[Ersoy]

Eminciğim.

Benda anlamdım bu işi. Yani ses süper olmasa hiç uğraşmayacağım. Fakat ve lakin ses şahane, gerisi bahane. Devrede bir yanlışlık olsa sesten anlaşılırdı herhalde. Diğer yandan mono olarak dinleyen arkadaşın kullandığı soğutuculara bakınca, insanın kafasını kurcalıyor.

Sen çalıştırdınmı? Hade artık diyorum. Soba kullanmayacaksın artık bak.

[hoparlör]

Bitmiş hali oldukça güzel olmuş, eline sağlık. Yalnız bu amfinin soğutucularının sıcak olması kaçınılmaz, ılık beklentimiz ya da 10sn beklentimiz olmayacaktır. Benim test devresi de sıcak, elim 2 sn kalabiliyor. AB sınıfı olsa dert ederdim ama zaten soba yaptığımız aşikar. Gene de osiloskopla çıkışa bir bakmanı tavsiye derim. Girişteki kondansatörü büyültme kararına bundan sonra karar vermek lazım.

[e_cag]

Az kaldı, yakında tamamlıyorum ben de. Üzerine kazan koyup banyo suyu da ısıtacağım.

Cidden, bir skopla bakabilsek boştayken çıkışa, duyulabilir frekansların yukarısında bir frekansta osilasyon varsa görünür. 1.5Mhz osilasyon bile olabiliyor kimi devrede. Sonuçta duyulmayan sesten göze görünmeyen güç harcaması ve ısınma oluyor. Girişteki 12pF'ı 47 pF'a çıkarsak ısınma azalır mı acaba. 100-220pF'lara çıkmasak da sonuçta amplinin bant genişliğini azaltmış olacağız ama üst sınır 100-200kHz'e gerilese çok ziyan etmez belki duyduğumuz sese.

130.000'ler hum'ı kesiyor mu bari?

Derken, benim yazacaklarımı Hoparlör hocam da yazmış. Aynen devam ediyorum.

[hoparlör]

130 000

Gerçekten çok büyük ama ne derece gürültüyü kesiyor ona da osiloskopla bakmak lazım. Bence sonrasında ilave 2200-5600µ gibi kondansatörler koymak lazım, özellikle baskılı devre üzerine veya yakınına, hatta her kanal için ikişer tane.

Ersoy ses iyi diyorsa iyidir, yolum düşerse ben de bir sesini duyarım.

[e_cag]

Ersoy ses iyi diyorsa iyidir, yolum düşerse ben de bir sesini duyarım.

Benim de bir yolum düşse...

[Amatör]

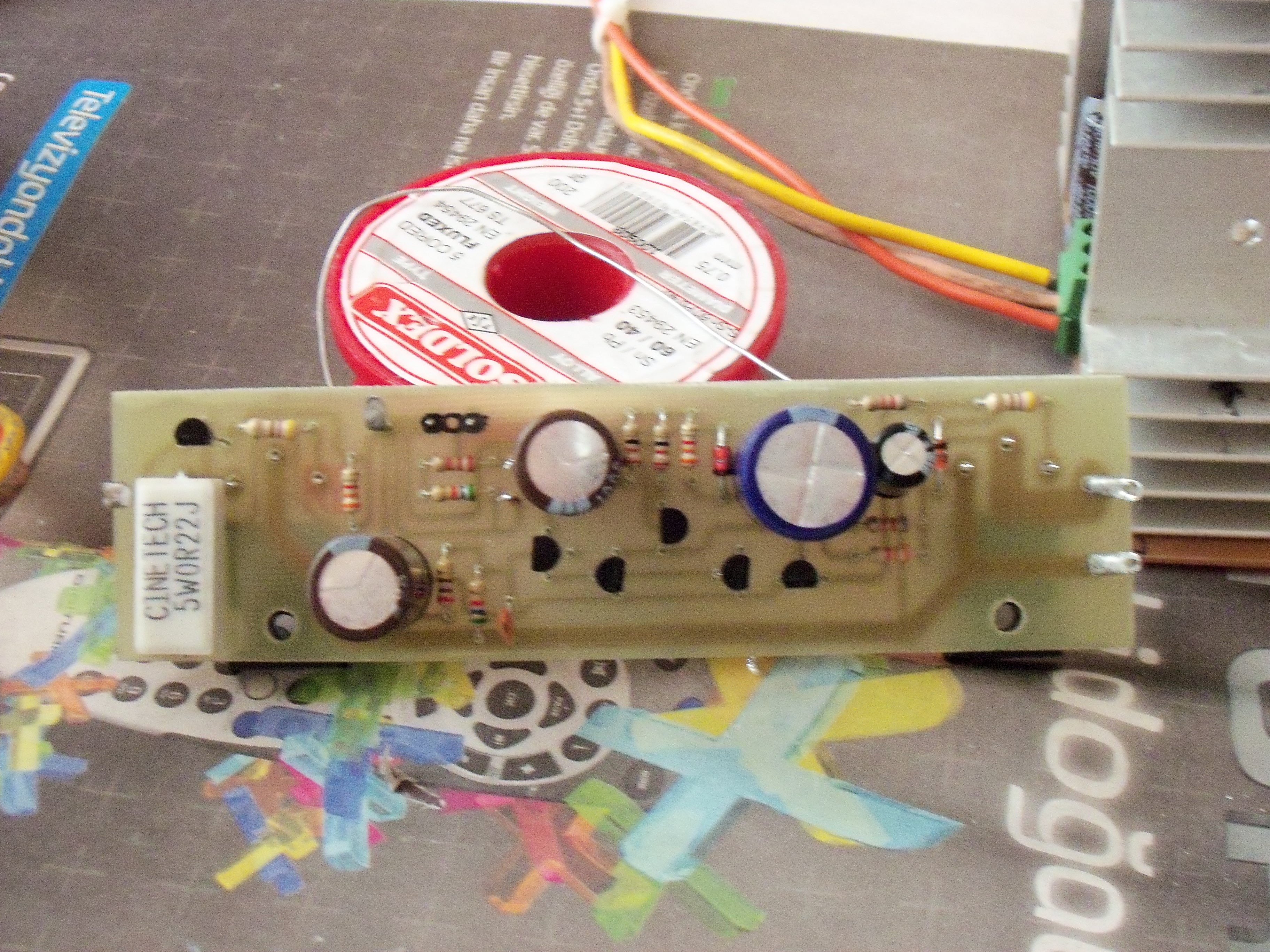

Sn e_cag kartlar için gerçekten çok teşekkürler,artık sıra soğutucularda

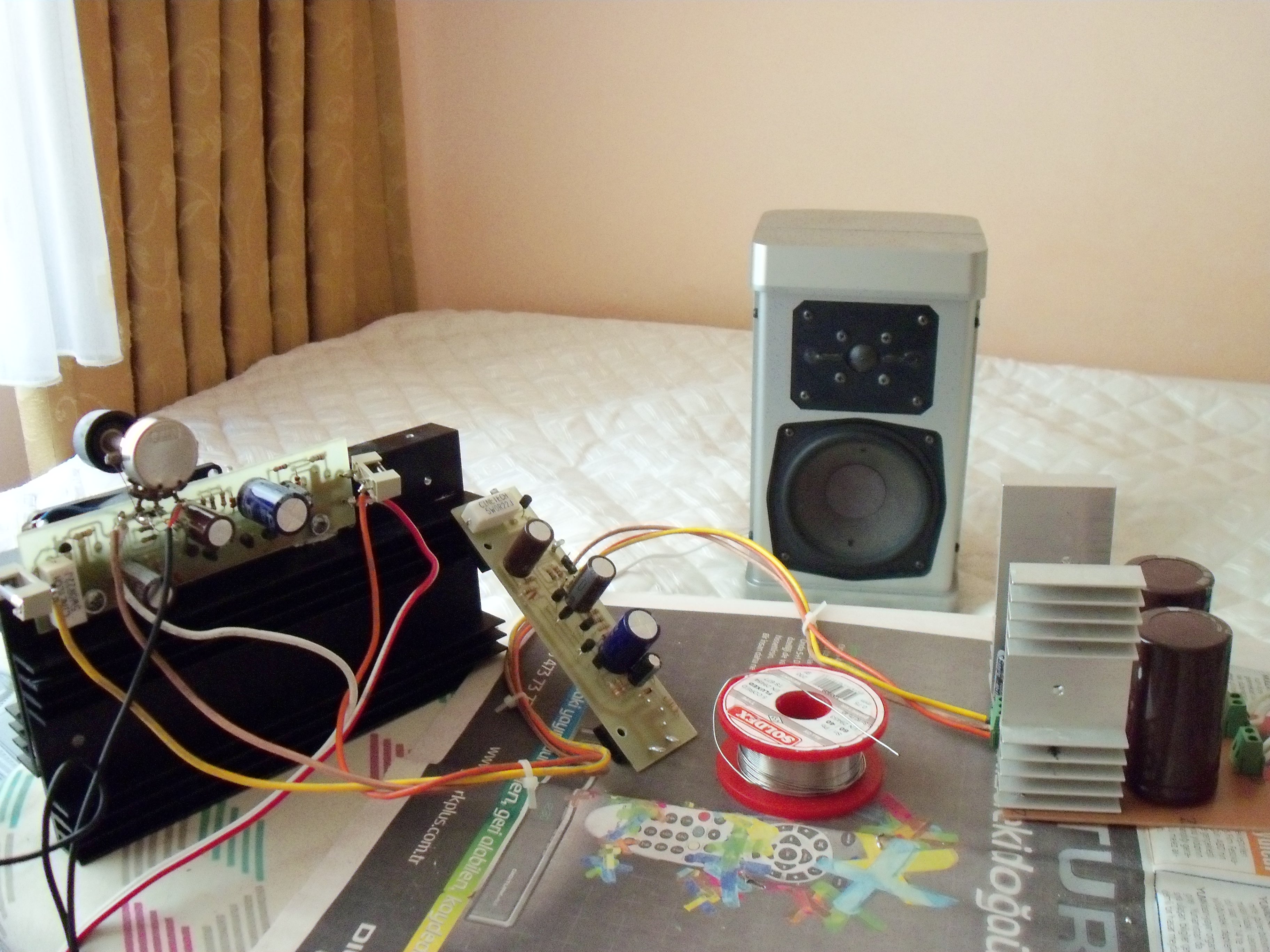

Devreyi tamamladım ,15dk kadar çalıştırdım,ses şahane,küçük hoparlörle bile

BU da kardeşine katılmak için sabırsızlanıyor

[hoparlör]

Vallahi tebrikler, gayet iyi gidiyor proje.

Ben ise hiç ummadığım şekilde bürokratik idari işlere batmış durumdayım. Ancak Temmuz başında kafamı kaldırabiliyorum, yani bir hafta daha sabretmem lazım.

Soğutucuları almaya gidemedim, hergün yeni bir iş çıktığı için erteleyip duruyorum, hedefim haftaya pazartesi veya perşembe. Artık ayağa kaldırmak gerekiyor projeleri.

[scarab]

internette dolaşırken şöyebir kondansator'e denk geldim 470mf 50v'u 0.20$ kanal başına 100 adet kullansak toplam 40$ tutuyor çok zahmetli bir iş ama acaba bir artısı olurmu diye sormadan edemedim

kondansatorler panasonic ta serisi 125 derecelik

[Amatör]

Arkadaşlar,benim devrenin girişine 100k pot bağlı.Birşey dikkatimi çekti bugün,ampli çalışır halde iken voltmetre ile çıkıştaki dc gerilime baktıım.Pot min ve max konumundayken çıkıştaki dc 55-60 mv,orta konumlarda 15-35 mv aralıklarında,seste herhangi bir kusur yok.
Bu değerler normalmi acaba ve potun çevrilmesi ile çıkıştaki dc nin nasıl bir alakası olabilir?
Bu arada sizde bir gelişme varmı?

[e_cag]

Arkadaşlar,benim devrenin girişine 100k pot bağlı.Birşey dikkatimi çekti bugün,ampli çalışır halde iken voltmetre ile çıkıştaki dc gerilime baktıım.Pot min ve max konumundayken çıkıştaki dc 55-60 mv,orta konumlarda 15-35 mv aralıklarında,seste herhangi bir kusur yok.
Bu değerler normalmi acaba ve potun çevrilmesi ile çıkıştaki dc nin nasıl bir alakası olabilir?
Bu arada sizde bir gelişme varmı?

Pot konumu ile ilgisini bilemiyorum ama maksimum 60 mV seviyesindeyse herşey yolunda demek. İki kanal dinlemeye başladınız mı?

Bu arada, Panasonic 470'ler smd galiba. Olmaz değil sanki ama 100 adet çok fazla uğraşmak için. Biri arıza yapsa nasıl bulunacak? Gerçi Panasonic FM1500'lerle ray başına 50 adet kullanarak filtre yapan var nette. Kendi adıma, paralelleyecek olsam belki 20'şer adet 4700 veya 6800 kullanırdım. Fiyat cazip tabii bir taraftan.
