2.2M 2.2 megaohm olur. RCA giriş bir adet derken her kanal için bir deliği olan olmalı. Tekli RCA ise iki tane, ikilisi olursa bir tane. Herhalde eksik birşey yoktur. Besleme için lazım olabilir, bir adet de 7815 bulunsun istersen.

üstadım bugün çarşamba günü internetten sattığım ürün için alıcıyla sorun yaşadım.kargo ücreti çokmuş vs vs.

devre elemanlarını almaya gidemedim.yarın alıcam inş.

[RM36CB]

malzemeleri az önce aldım.

öncelikle 220k potansiyometre nin 3 ucu var.devreye nasıl bağlamam gerekiyor
" in " girişinden sesi vereceğiz.devrede out çıkışı 1 adet.oda bass hoparlörü için.diğer yapacağımız 2 adet uydu devresinin in girişleriyle subwoofer ın " in " girişini birleştirmemiz mi gerekiyor
elimde stereo pot var.bu potu uyduların ses girişindemi kullanacağım
TL074ün 14. ucundan çıkan 10mF kon dan ve 100k dirençten önce 22k dirençine giden hattı biz ilk yaptığımız tda2030 devresinin hangi hattına lehimleyeceğiz
Vb hattı nedir

7815 de aldım.bunuda yapabiliriz.

ben ufaktan anladığım yerleri yapmaya başlıyorum.diğer aklıma takılan sorularıda cevaplarsanız devreyi bitirmiş olacağız.

[e_cag]

Elinizde üç adet tek kanal amplifikatör olması lazım. Ton kontrol devresini bir kanalın girişine bağlayıp, bu kanalın çıkışını da sunwoofer'a bağlamalısınız. Diğer iki kanal amplifikatörlerin girişlerini doğrudan mp3player vs'nin sağ-sol çıkışlarına bağlayıp, uyduları da bu iki kanal amplifikatörün çıkışlarına bağlayacaksınız.
Stereo pot dediğiniz gibi. Ton kontrolün bağlantısını da akşama tarif etmeye çalışacağım.

[RM36CB]

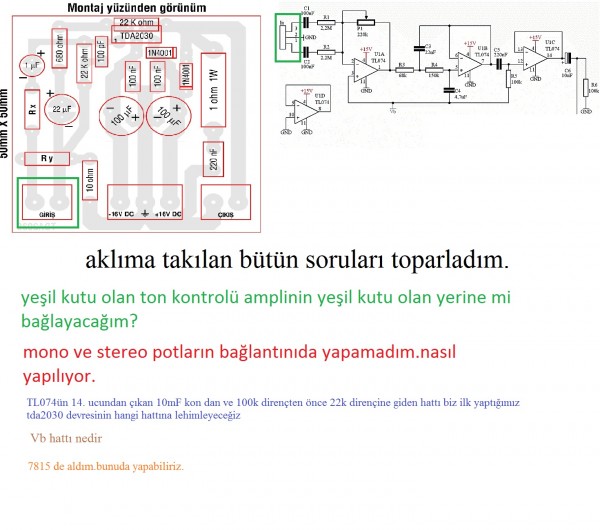

bütün soruları resimde topladım.karışıklık olmaz hem.

[irfankanisli]

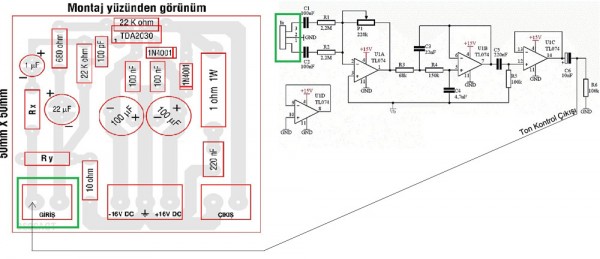

işaretlediğiniz yeşil kutuları birbirine bağlarsanız olmaz.Ses kaynağından gelen kablo, önce ton kontrol devresinin girişine bağlanır.Ton kontrol devresinin çıkışına ise güç amplifikatörünün girişi bağlanır.

[RM36CB]

işaretlediğiniz yeşil kutuları birbirine bağlarsanız olmaz.Ses kaynağından gelen kablo, önce ton kontrol devresinin girişine bağlanır.Ton kontrol devresinin çıkışına ise güç amplifikatörünün girişi bağlanır.

amplinin girişini biliyoruz.ton kontrolün çıkışı nerde?
2li rca yokmuş 4lü aldım bende.onu nereye bağlayacağız.

[Bedri®]

[RM36CB]

Bedri® hocam dediğiniz şekilde yaparsak normalde amplinin ses girişinde 2 giriş var.ancak ton kontrolde 3 giriş var.

3,5mmlik jak tan 3 kablo çıkıyor.
1.si stereo hattın 1. hoparlörün canlı ucu
2.si stereo hattın 2. hoparlörün canlı ucu
3.sü gnd

ben normalde amplinin girişine jakın 1 ve 3 numaralı kablosunu giriyordum 2. canlı ucu kullanmıyordum ve ses çıkışı alabiliyordum.(2.ucu kullanırsam 1. ucu kullanmıyorum)
ton kontrolün giriş bağlantışında her 2 canlı ucu ve gnd yi de kullanmam gerekiyor mu? eğer öyleyse 2 adette uydu için tda2030 devresi yapacağım.bu devrelerin ses girişini nerden alacağım? kulaklık girişini çoğaltmaya yarayan aparatlardan var.onlardan mı almam gerekiyor?
teşekkürler.

[e_cag]

Evet, kulaklık girişi çoklayıcı olur.

[RM36CB]

Evet, kulaklık girişi çoklayıcı olur.

üstadım acemiliğime ver.
ton kontrolün giriş bağlantışında her 2 canlı ucu ve gnd yi de kullanmam gerekiyor mu?
birde diğer takıldığım sorularda var.
projedeki Vb nedir?
2li rca yokmuş 4lü aldım bende.onu nereye bağlayacağız?
mono ve stereo potların bağlantıları nasıl?

stereo pot : potun 6 ucunun en sağındaki 2 uç birleştirilir ve gnd ye verilir diğer 4 uc un öndeki 2 si 1. hoparlöre arkadaki 2 ucu 2. hoparlöre lehimlenir

bu cevabı internetten buldum doğrumu? mononun bağlantısını bulamadım.devrede gösteriyor ama anlamadımda

7815 de elimde var.
