Tebrikler, nihayet stereo ses

Doğrusu hepimizi gaza getirdiniz, RAS32A sonraki işti.

Humm konusunda çok basit kurallar var, ben yine tekrarlayayım. Herşeyi yaptıysanız ve eğer kaynak sinyalin üzerinde bir vınıltı yoksa, o zaman yıldız topraklamada sorun var demektir. Trafodan vınıltı kapma, şebeke gürültüsünü bastırma vs. konulara baktığımızda problem görünmüyor. Benin gözüme batan tek konu kondansatörlerin ortak toprak uçlarının şerit halide olması, Nico ısrarla bunun yıldız bağlantı olması gerektiğini söyledi durdu zamanında. Başka birçok kaynakta da zaten böyle bir olaydan bahsediliyor. Dolayısı ise halen hum varsa ve diğer herşey sorunsuz ise bunu düzeltmek gerekir diye düşünüyorum.

[Amatör]

Besleme dediniz de aklıma geldi.
+ - 25 v gerilim ile ampli sanki fm kanalında istasyon bulamayan radyo gibi hııışşşş diye ses çıkarıyordu.Sorunu çözene kadar deliye döndüm.Beslemeyi + - 28V a çıkarınca herşey normale döndü.Ama humm a çare olmadı benim kondansatörler.çift trafo çift cap mult e dönebilirim çare bulamazsam.
Trafo alımı sayfasında durumu yazdım,kararsızım şu an
Sn.Ersoy un amplisinde humm sorunu varmıydı acaba?

[Amatör]

Teşekkür ederim Sn.hoparlör
Benim trafo 24+24 çıkışlı ,2 köprü var.Yıldız şase için tek köprü kullanıp trafonun iki tek ucunu birleştrip şase noktası yapmam gerekli herhalde .değilmi?

[e_cag]

Ersoy'da iki rayda birer adet 130.000uF kondansatör vardı, hum sıfırdı.

tek köprü şart değil. Yine iki köprü kullanıp birinin artısı ile diğerinin eksisini birleştirerek orta ucu oluşturabilirsiniz. Hem akımı da paylaşmış olurlar. Köprü çıkışlarının birleşimini de yıldız şase noktasında yapmanız uygun olur.
Ben de gaza geldim doğrusu. Yıllık iznimi de aldım ama ilk yapacağım iş yaz temizliği. Fazlalıkları atıp yer açıp malzemelerimi tasnif eder etmez ki bir-iki güne tamam- derhal başlıyorum RAS32'ye. Başka bir konsept daha deneyeceğim bu arada, o da sürpriz olsun becerebilir ve iyi sonuç alırsam.

[Amatör]

Benimde o 130000 lik lerden edinmem lazım o zaman
Sn.Ersoy tek köprü kullanıyodu değil mi?

[Amatör]

Anladım ,yarın biraz daha çalışayım besleme üzerinde

Birde sormak istediğim ,sol kanalın girişine dokunduğum zaman sağ kaal hoparlöründen de az miktarda ses geliyor.Bunu nasıl önleyebilirim?

[e_cag]

Ersoy kaç köprü kullanıyordu emin değilim ama büyük ihtimalle iki diye hatırlıyorum.

Hum meselesinde toplam kapasitans önemli, ray başına 130.000'in yetip 100.000'in yetmeyeceğini sanmıyorum doğrusu. Hani toplam 200.000uF kondansatörü kenara koymaktansa aralarındaki bağlantıyı tekrar düzenleyerek sorunu çözmeye çalışmak daha makul geliyor bana.

Derken, resme baktığımda zaten çift köprü kullandığınızı görüyorum. Önerim şudur: ortak şase noktasını kondansatör sıralarının köprülere yakın başında oluşturabilirsiniz (resimde siyah kesikli çizgi). Hoparlörlerin şase uçları da buraya dönmeli, sinyal giriş gnd'leri de pcb üzerindeki gndler de ayrı ayrı kablolarla bu noktaya dönmeli. Resimde kırmızı daire içindekiler iletken değildir İnşallah?

[Amatör]

Teşekürler Sn.e_cag
Yarın erkenden kalkabilirsem besleme için plaket hazırlamayı düşünüyorum.Önerilerinizi dikkate alacağım.
Arada kullandığım dirençleri kaldırayım mı,kalsınlar mı?0,5 ohm değerleri var.İptal edersem gerilim birkaç volt daha artacak bu da bize ısı olarak dönecek demektir.
Yok, yok onlar kondanslar derli toplu dursun diye plastik kelepçe bağlamıştım

[e_cag]

Aslında dirençler de kondansatörlerle birlikte filtre görevi yaptıklarından faydalılar ama yerleri ve değerleri için araştırma yapmak lazım. Üzerlerinden beşer amper geçse 2.5V kadar gerilim düşürürler, olmazlarsa ısı yükselir biraz. Bence varlıklarının zararı yok. Sadece belki daha iyi bir değer seçilebilir filtreleme açısından. C-R-C filtreleri araştırmak, muhtelif besleme devrelerindeki uygulama önerilerini görmek lazım.

[hoparlör]

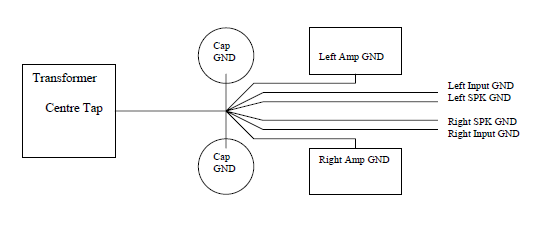

Şema tanıdık gelecektir.
