0 12 24 36 48 AC kademeli trafo.

[scarab]

24v ucunu orta uc alırsak 2x24v olur ras 32 değilde modo lm3886 olur

[Amatör]

Ras32+ ve - raydan toplamda yaklaşık 5 amper akım çekiyor ve humm duyman büyük olasılıkla mevcut.Ya ciddi ölçüde ana kondansatör kullanacaksın yada cap multıplier yapacaksın besleme için.Trafon 5 a ri ne kadar verebilir bilemiyorum ama çok zorlanacağı kesin.Ne kadar ses alabilirsin bilemiyorum.En önemlisi hoparlörlerin nasıl?
Bence elinizdeki trafoyu değerlendirmek için en iyisi Sn.scarab ın önerdiği 3886 olur.
Aslında, baktığımda çoğu gitar aplisini kendi yapanlar lambalı class A yapmışlar.Senin tercihinde güzel ancak daha kuvvetli trafo ve elemanlara ihtiyacın olacak.

[hoparlör]

0 12 24 36 48 AC kademeli trafo.

Eğer elindeki trafo resimdekiler gibi ise, tavsiyem mono bir LM3886 yapman. Class A şemaları basit görünebilir, basittir de, ama besleme ve yüksek akım ile birlikte elektronik tecrübesi de gerektirir. Yani soğutması vs. derken başka bir konu çıkar ortaya. Lambalı amfiler için ise her şey çok farklı, bu yüzden karşılaştırma bence pek doğru olmaz, yani teknik açıdan, ses karakteri açısından değil.

Dolayısı ile maliyetinin de makul olması ve kolaylığı nedeni ile LM3886 öneririm. Trafonun 0-24-48V yazan uçlarını kullanırsın, 24V orta uç olarak toprak olacaktır.

[gambit]

Önerileriniz için teşekkürler. Daha önceden tda1562q ve tda2050 amfilerini yaptım ama istediğim gibi ses alamadım. Bu arada elektronik bilgim de iyi sayılır(elektrik müh öğrencisiyim). Op-amp lı devre yapmak istemiyorum, transistörlü veya mosfetli en fazla 50-60 watt bir amfi yapmak istiyorum.

[Amatör]

Sn.hoparlör malzemeler için çok teşekkür ederim

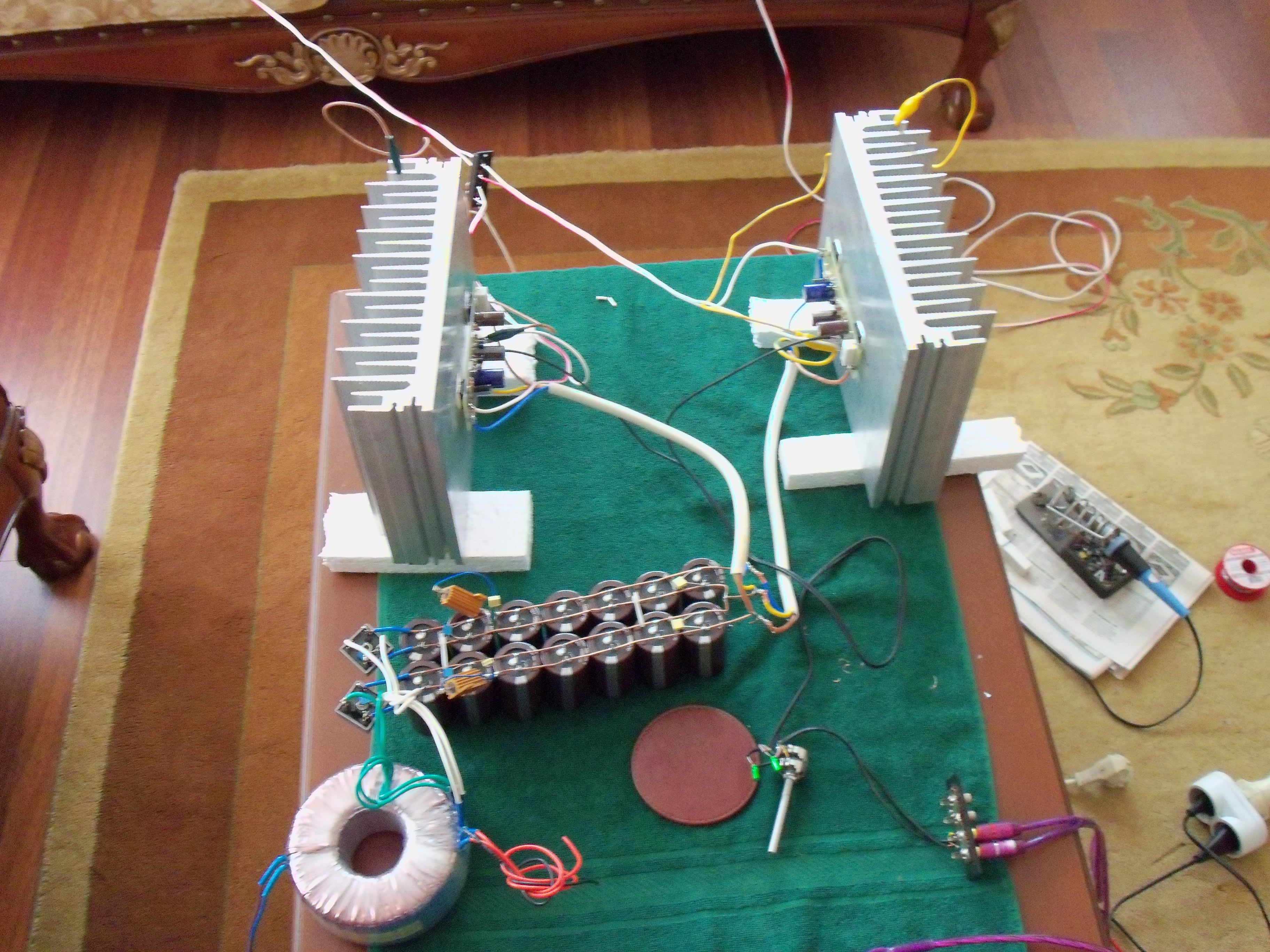

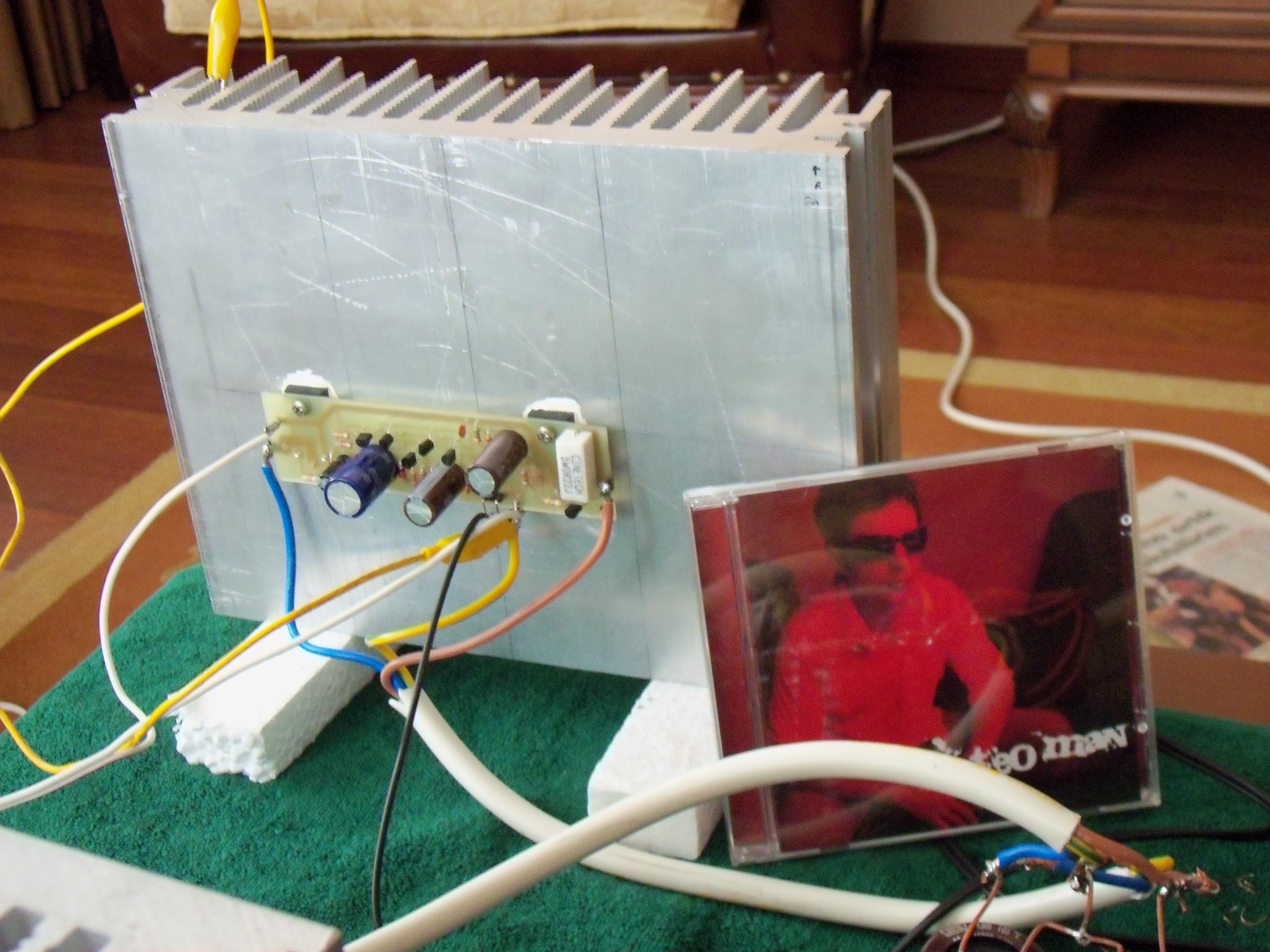

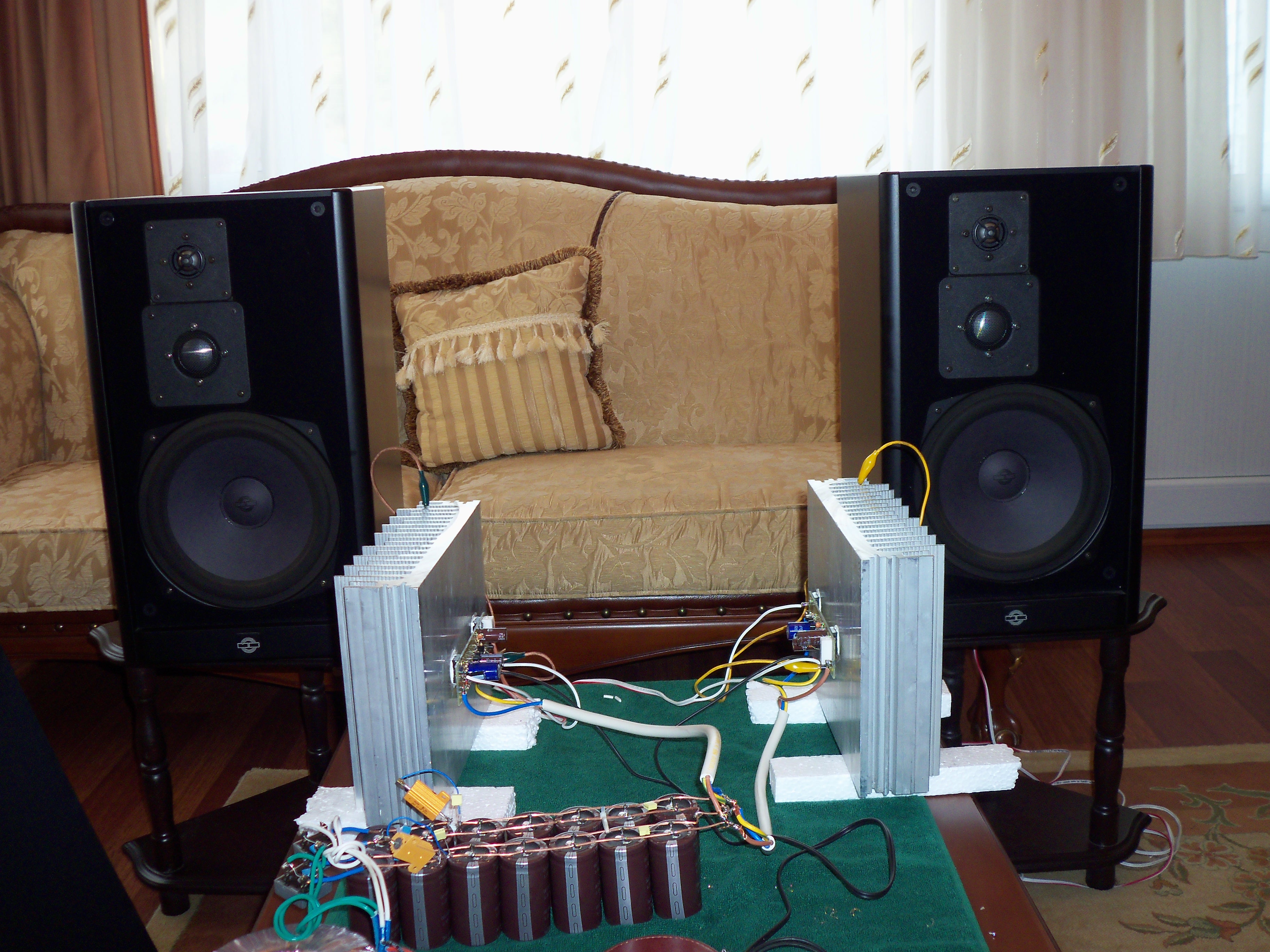

Önce birkaç resim ekleyeyim

Arkadaşlar ses gayet açık ,berrak, ayrıntılı ,sahne sanki 2 metre önünüzde .Ses kalitesini oldukça beğendim,ancak bazı sorunlar var.Devam edeceğim

[e_cag]

Her şey düzenli görünüyor, elinize sağlık. Sorunları da duymak isteriz.
Ben de birkaç gün içinde katılacağım RAS32 yapanlar kervanına inşallah.

[scarab]

peki ısı ne durumda

[Amatör]

Bu sene yakıt parası vermeyeceğim herhalde Ciddi şekilde sıcak,parmağımı 3-4 sn tutabiliyorum.Bundan serin de olmaz herhalde.Bana yeterli geldi soğutucu ,en az bu büyüklükte olmalı ,fansız idare edecek gibi

[e_cag]

Isı işi Ersoy normunu yakalamış o zaman. Uzun süre bu seviyede kalıyor, sonradan sonraya çığrından çıkmıyorsa bu soğutucularla dengeye geliyor demektir. Soğutucuların gerçek ölçülerini gözümde canlandırmaya çalıştım, her biri iri tuğlalar şeklinde. Besleme voltajları ne seviyede?
