DIY Audio Türkiye Forum

[e_cag]

Elinize sağlık!..
Paketteki dirençler de can çektiriyor, bir ara Karaköy'e mi gitsem... Hazır güç kaynağı kartı da gözümden kaçmadı hani. Bir sıra gelse ben de yapacağım bu devreyi. Kutulama aşamasında güzel bir ayrıntı olur ve kullanışlı da.

[maystor]

Elinize sağlık!..
Paketteki dirençler de can çektiriyor, bir ara Karaköy'e mi gitsem... Hazır güç kaynağı kartı da gözümden kaçmadı hani. Bir sıra gelse ben de yapacağım bu devreyi. Kutulama aşamasında güzel bir ayrıntı olur ve kullanışlı da.

Teşekür ederim, malzemeler bluemaviden, karaköye gitme şansım pek olmuyor, hazır kaynak sadece test için onu lm317/337 ile sıfırdan yapıcam.
Bu akşam komple denemeyi yaptım, 1 tane hariç herhangi bir sorun yok o da enerjiyi kesipte girişte hala sinyal varsa çıkıştan çok bozuk ve kısık şekilde aynı ses amfiye gidiyor. Sanırım pc kartın rms si yüksek geliyor çünkü pc den sesi kısınca sorun ortadan kalkıyor. Şimdi sıra yeni revize ettim pcb leri epoxy pcb ye basıp sistemi toplamak, bakalım hayırlısı.

[maystor]

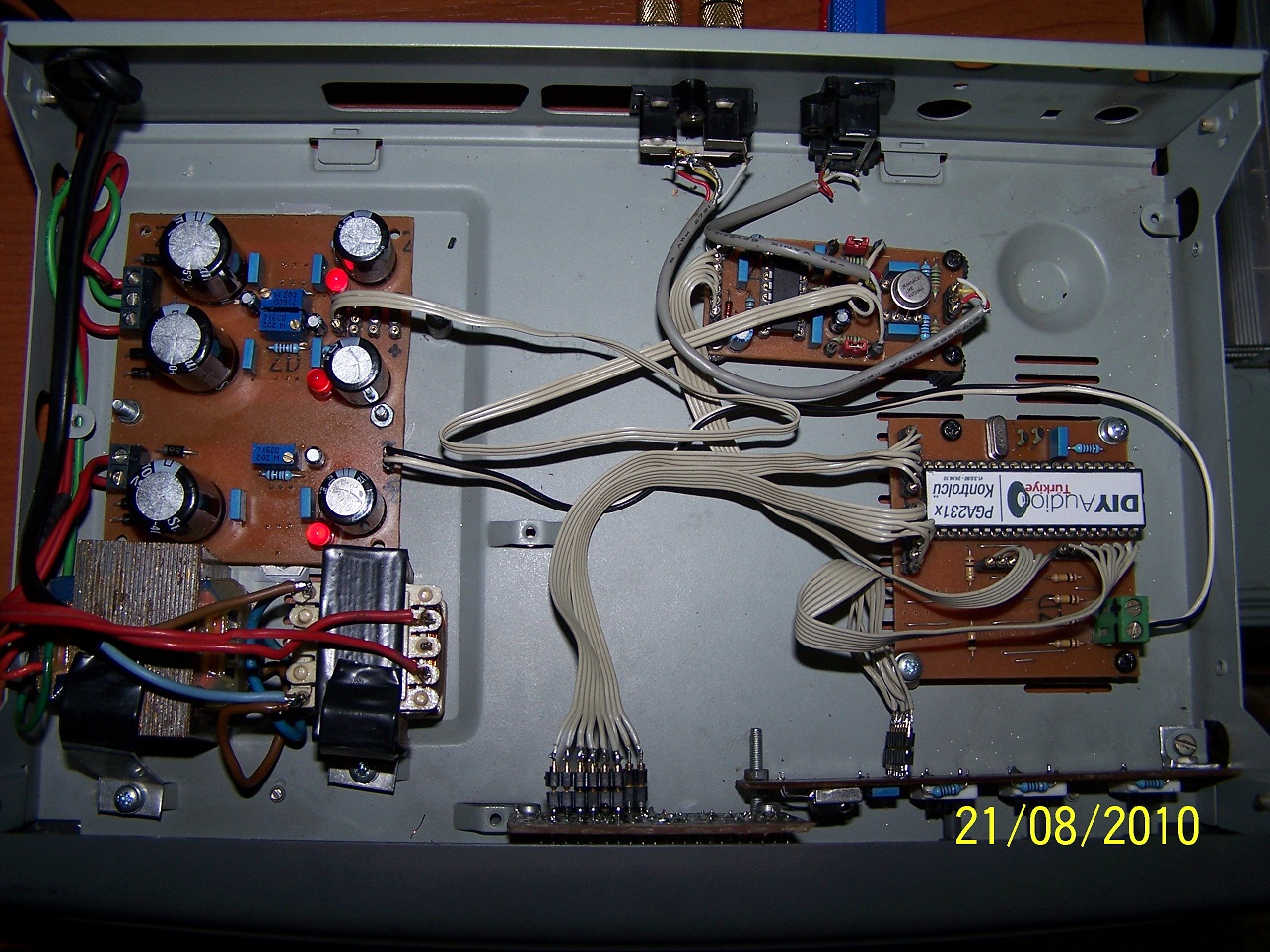

Nihayet bitti! Yeni PCB basamadığım için prototiplerle topladım.

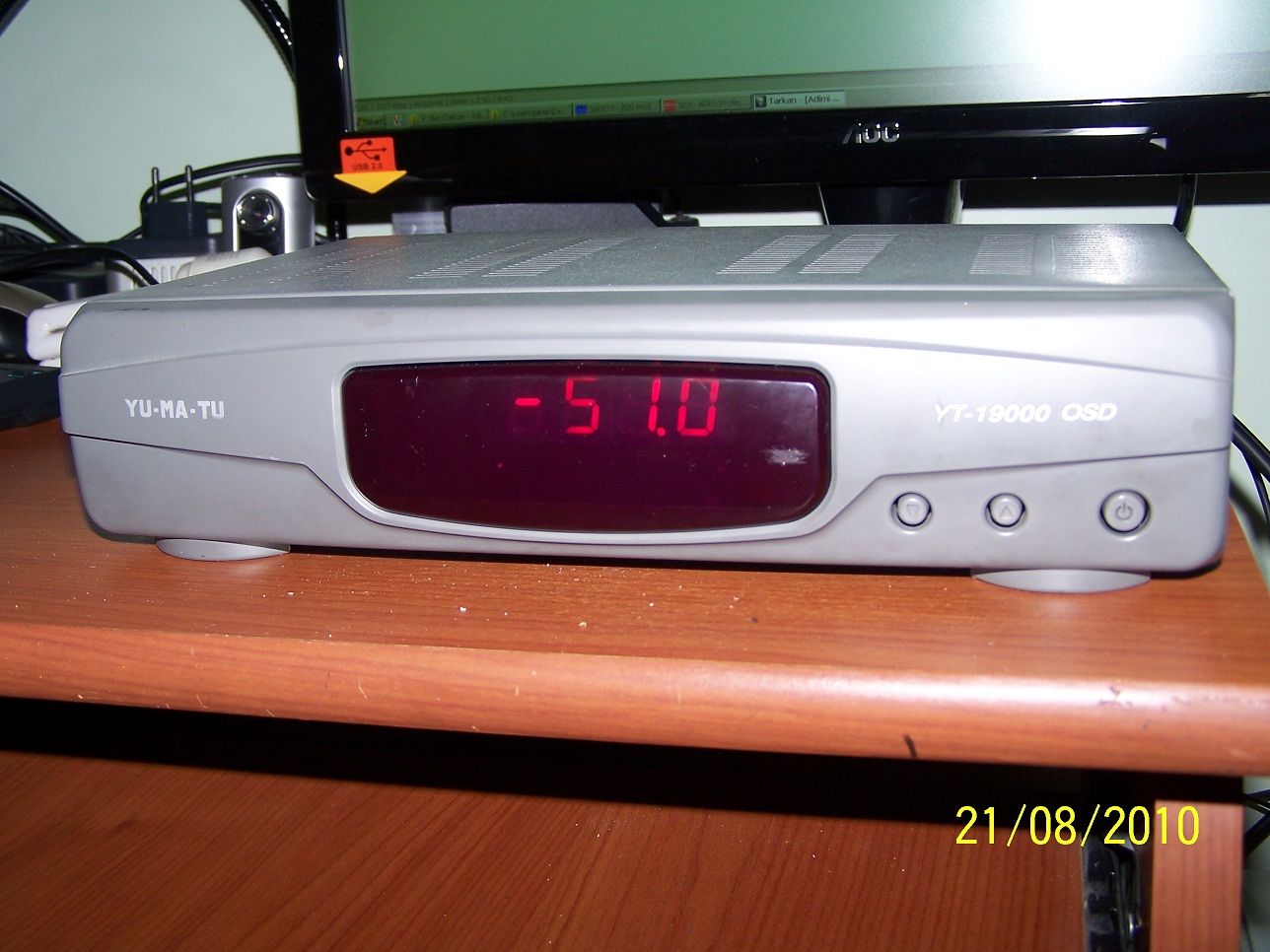

Eski analog receiver'lar işe yarıyor .

[e_cag]

Elinize sağlık!..

[Hazar]

Benden de bir elinize sağlık!.

1tane hariç herhangi bir sorun yok o da enerjiyi kesipte girişte hala sinyal varsa çıkıştan çok bozuk ve kısık şekilde aynı ses amfiye gidiyor. Sanırım pc kartın rms si yüksek geliyor çünkü pc den sesi kısınca sorun ortadan kalkıyor.

İşte bu ilginç. PGA'ya güç verilmemiş durumdayken tam bir mute konumunda olması gerekli, datasheetinde öyle yazıyordu sanki. Benim gördüğüm kadarıyla da öyleydi ama çok emin konuşmuyorum, denemeler esnasında giriş kaynağım bir cep telefonundan ibaretti.

Eğer kapalıyken sinyal kaçırıyorsa, bir röle ile mute etmemiz lazım demektir. Bunu yapabilirsiniz, PGA dijital bordun verdiği bir çıkış var, açık ve kapalıyken değişiyor. Bununla (+1 transistör ve diyotla tabi) ses girişine bağladığınız röleyi sürebilirsiniz, hatta girişi direk GND'ye çekersiniz garanti olur.
İyi günlerde dinleyin.

[maystor]

Elinize sağlık!..

Teşekür ederim.

Benden de bir elinize sağlık!.

1tane hariç herhangi bir sorun yok o da enerjiyi kesipte girişte hala sinyal varsa çıkıştan çok bozuk ve kısık şekilde aynı ses amfiye gidiyor. Sanırım pc kartın rms si yüksek geliyor çünkü pc den sesi kısınca sorun ortadan kalkıyor.

İşte bu ilginç. PGA'ya güç verilmemiş durumdayken tam bir mute konumunda olması gerekli, datasheetinde öyle yazıyordu sanki. Benim gördüğüm kadarıyla da öyleydi ama çok emin konuşmuyorum, denemeler esnasında giriş kaynağım bir cep telefonundan ibaretti.

Eğer kapalıyken sinyal kaçırıyorsa, bir röle ile mute etmemiz lazım demektir. Bunu yapabilirsiniz, PGA dijital bordun verdiği bir çıkış var, açık ve kapalıyken değişiyor. Bununla (+1 transistör ve diyotla tabi) ses girişine bağladığınız röleyi sürebilirsiniz, hatta girişi direk GND'ye çekersiniz garanti olur.
İyi günlerde dinleyin.

Herşeyi tam toplayınca ve kutuyu kapatınca sanki o sorun da ortadan kalktı, birdaha olmadı, zaten o bahsetiğiniz çıkışla amliyi kapatıp açmayı düşünüyorum. Yani kapatınca ses kesileceği için sorun yok.

[mk_]

Merhaba

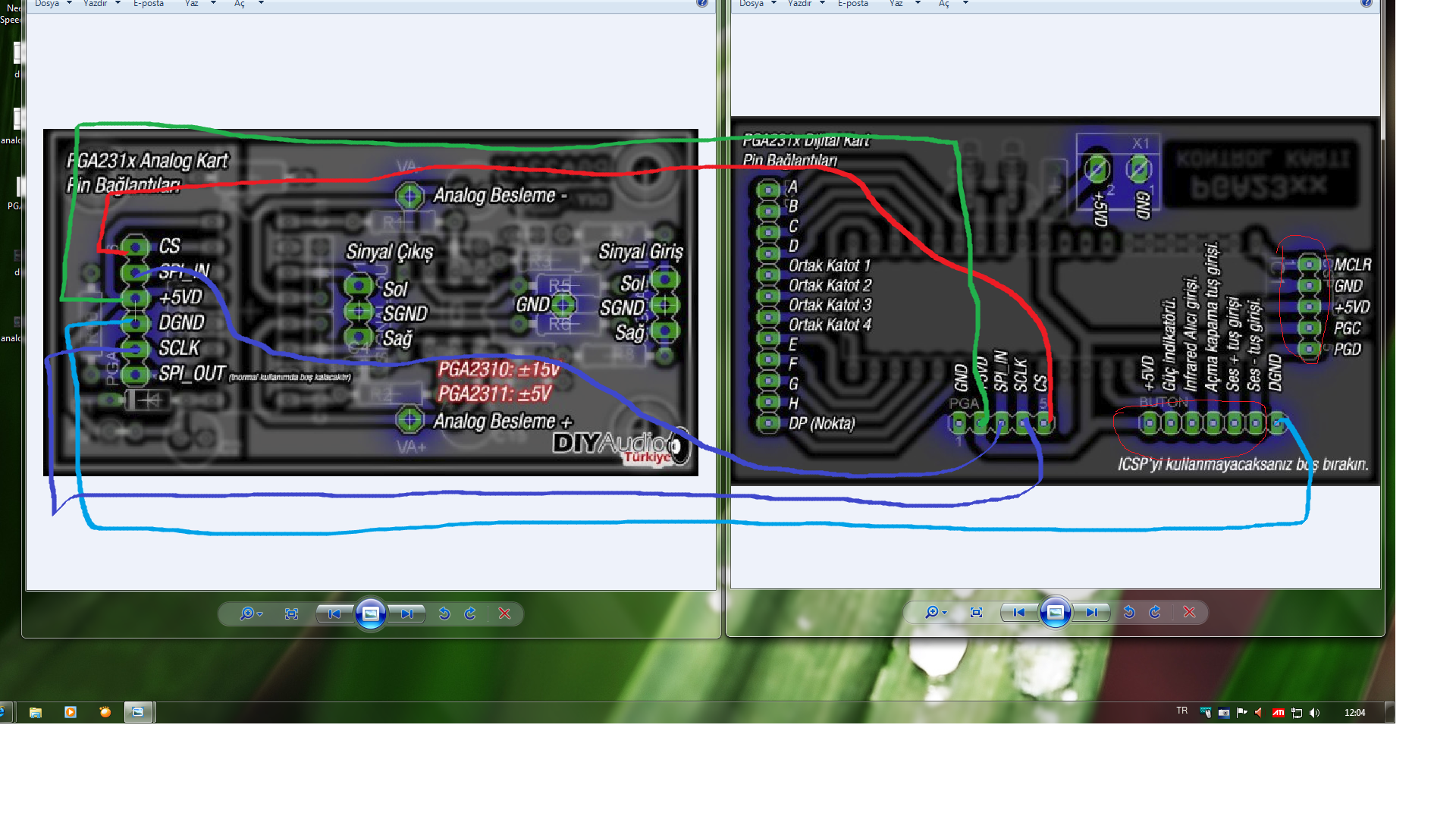

öncelikle cok iyi bir proje fakat aklıma takılan bırkac nokta var kırmızı yuvarlak ıcıne aldıgım yerler nasıl baglanmalı tesekkurler

[Hazar]

Merhaba
öncelikle cok iyi bir proje fakat aklıma takılan bırkac nokta var kırmızı yuvarlak ıcıne aldıgım yerler nasıl baglanmalı tesekkurler

Merhaba,

Bağlantı şeması ilk mesajda var, dosyalar/genel-baglanti-semasi/2908 linkine tıklayarak da görebilirsiniz. Buton bağlantıları orada gösterilmekte.

ICSP pinlerine (MCLR ile başlayan grup) ise hiç bir şey bağlanmayacak, bu dijital kontrol kartındaki PIC'in programlanabilmesi için bir bağlantı. Ben geliştirmeyi kart üzerinde yaptığım için kendime kolaylık olsun diye eklemiştim, yazılımda değişiklik yapınca PIC'i hiç yerinden sökmeden yeni yazılımı atabilmek için.

[cesmeali]

merhaba paylasımın için teşekkürler.devren gayet güzel olmuş.eline sağlık.entegre olarak gerçekten kaliteli bi entegre..video yuda izledim.o kadar kablo karmasasına rağmen distorisyon yok.beslemesi cok güzel.cok temiz sesi var.en cok hosuma giden uzaktan kumanda tanıtma fonksiyonu.ve kumanda ile power,vol+,vol-* tuslarını ettigin tusları manuel de kullanabilme imkanı tanıması.
entegrede bass tiz balans kontrolü yapıyormu?

[Hazar]

merhaba paylasımın için teşekkürler.devren gayet güzel olmuş.eline sağlık.entegre olarak gerçekten kaliteli bi entegre..video yuda izledim.o kadar kablo karmasasına rağmen distorisyon yok.beslemesi cok güzel.cok temiz sesi var.en cok hosuma giden uzaktan kumanda tanıtma fonksiyonu.ve kumanda ile power,vol+,vol-* tuslarını ettigin tusları manuel de kullanabilme imkanı tanıması.
entegrede bass tiz balans kontrolü yapıyormu?

Merhaba, teşekkür ederim öncelikle.
PGA2310/2311'in ton kontrol özelliği yoktur. İç yapısı bir stepped attenuator ile benzerdir, yani her ses seviyesi için dirençler bulunmaktadır; komutatörü çevirmek yerine elektronik olarak sinyal kademe kademe farklı dirençlere yönlendirilir, böylece ses yüksekliği kontrol edilmiş olur.
