Evet olabilir ancak bunun bu tür sistemlerde şöyle sakıncası var: Araya koyduğun yatay destekler hoparlörleri grupluyor ve mesafe koyuyor. Halbuki eşit uzaklıkta ve birbirine çok yakın hatta bitişik hatta kenarlar kesilerek birbirine yakınlaştırılmış ama dokunmayan/değmeyen bir şekilde yerleştirmek gerekiyor.

Ya alüminyum, 5mm kalınlığında, ya da ithal sert 8mm su kontrası kullanmak gibi düşüncelerim var.

Bu arada eloğlu boş durmamış, bir tasarım yapmış, aynı şeyleri düşünmüşüz ama adam malzeme konusunda işi bitirmiş.
http://www.humblehomemadehifi.com/Pipeline.html
Tasarım full-range hoparlörlere ve transmission-line modeline uyarlanmış.

[miriel]

hocam ben gelişigüzel çizdim, problem değil isterseniz delikler bitişik dahi olabilir, onda uygun metal yapraklar ilave edilebilir konstrüksiyona. 30mm mdf den daha sağlam olacağını garanti ederim. Fakat metal titreşimi absorbe etmez. Böyle bir düşüncede izolasyon bayağı yer kaplamalı.

[hoparlör]

Aynı düşüncedeyim

Titreşimi absorve edecek bir tasarım nasıl oalcak asıl 8mm kontra elde ettiğimde ortaya çıkacak.

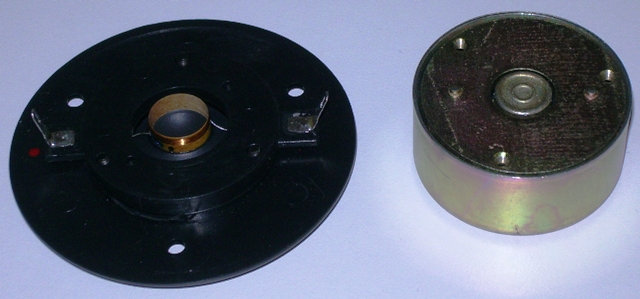

Bu arada 4 TL'lik tizlerin neden kullanılamadığını gösteren fotoyu unutmuşum.

[zcabaoglu]

Kontraplak olmaz, ancak su kontrası olabilir, sanırım aynı şeyden bahsediyoruz. Su kontrasını kullanmakla birlikte bu iş için ithal üst kalite sert olanları kullanılabilir. Elimde en ince 18mm var ki işimi görmez.
Lazer kesim CNC'ye freze motoru yerine lazer takılmış hali, açıkcası senelerdir görmedim, en son kutu bıçağı yerleştirmek için kullanılanlardan görüp denemiştim.

Evet aynı şeyden bahsediyoruz. Bu malzemenın adı "deniz kontraplağı" ama deniz kontraplağı olarak ararsanız bulmakta zorlanırsınız çünkü satıcılar buna "su kontrası" diyor (deniz=su, kontraplak= kontra olarak kısaltılmış )
Konu dışı sayılabilir ama su kontrasının 3 mm ve 4mm kalınlıklarındakilerinin lazer kesim sonrası halleri aşağıdaki resimlerde. Sağlam yapıştırma için deniz tutkalı ve biraz pahalı olan epoksi reçine kullanılır.




Elekronik devrelerden biraz uzaklaşmak isteyenler için yukarıdaki resimleri alıntıladığım site linkini de ekliyorum Hem bizim "sırf elekronik cihaz" olarak gördüğümüz şeyin nasıl bir "DIY daire testereye" dönüştüğünü inceleyebilirsiniz. Mesela ben zamam zaman böyle bir testereye ihtiyaç duyuyorum.

http://www.maketgemi.blogcu.com/

[zcabaoglu]

Diğer taraftan hoparlörlerin montajını aslında sizin son verdiğiniz linkteki resimler çok güzel açıklıyor.

http://www.humblehomemadehifi.com/Pipeline.html

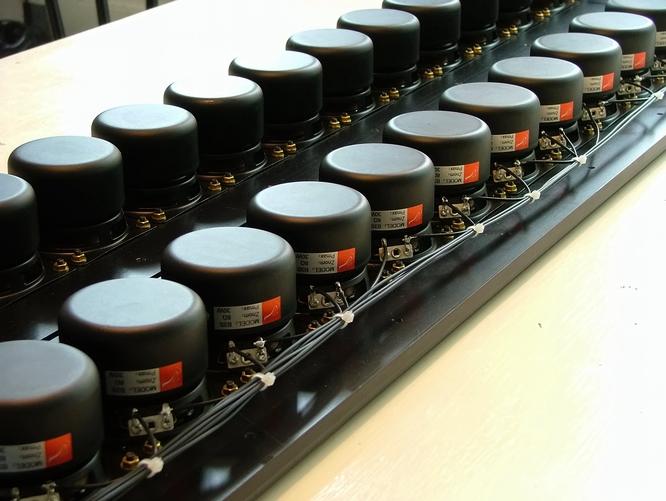

Hoparlör alüminyum plakaya monte edilmiş.

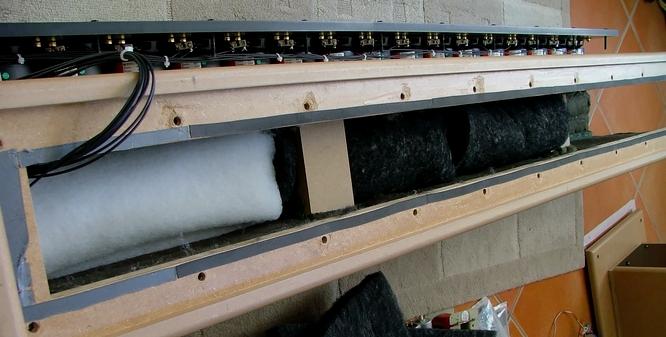

Hoparlörler alüminyum plakayla birlikte kabin üzerindeki MDF veya kontra desteklere monte edilmiş. Alüninyum plaka ile destekler arasınada izolasyon uygulanmış.

Tabii artık sadece sizin öngördüğünüz 6 mm'lik alüminyum plakayı CNC'de veya lazer'de kestirmek çünkü bu kadar çok delik açmak el frezesiyle baya zor iş. Tabii buda masraf demek.

[hoparlör]

Hoparlörler 12mm suni granite monte edilmiş. Yapan adam aslında bir içmimar, dolayısıyla bizim parke taşı olarak kullandığımız yapay taşları bu amaçla kullanabileceğini düşünmüş. Aslında iyi fikir, daha da ucuz bir yöntem. 12mm alümünyum biraz pahalı olabilir, ama asıl CNC maliyeti düşündürücü.

Daha önce Ersoy ile CNC denemelerimiz oldu, hatta onun 8mm su kontrasından bir kabin denemesi de var. Çoğunlukla reklam panosu gibi alümünyum, mdf, kontra, pleksiglas gibi malzemelere işleniyor, çoğunluk 4-8mm gibi yeterli oluyor. Lazar'ı ise genellikle folyocularda gördüm, harfleri ve şekilleri renkli folyolardan oluşturmak için kullanıyorlar.

Şu kontraplakdan gemi yapma işi de çok keyifli görünüyor, bu işi bırakıp ona mı başlasak

Kontraplakdan da çok güzel kıvrımlı, eliptik kabinler yapılabilir. Ama üstüste çok iyi yapıştırarak uygun bir kalınlık elde etmek ve içeriden ahşap veya mdf bir iskeletle desteklemek gerekiyor. Biraz ıslanınca çok güzel kıvırılıyor doğrusu, denemelerim iyi sonuç verdi ama kabin hacmi büyüyünce çok uğraştırıyor.

Şimdi bir marangozhaneye ineyim bakayım neler var

[zcabaoglu]

Hoparlörler 12mm suni granite monte edilmiş. İngilizce bilmediğim için ilk bakışta siyaha boyanmış alüminyum sanmıştım. Tabii bu konuda hangi malzemeyi kullanacağınıza sizin karar vermeniz gerekiyor

Lazer'ı ise genellikle folyocularda gördüm, harfleri ve şekilleri renkli folyolardan oluşturmak için kullanıyorlar. Aslında lazer kesimin çok geniş kullanım alanları var. Sanayide olsun, modelcilikte olsun. Özellikle model uçak yapımlarında daha çok tercih ediliyor,vede işe yarıyor, milimetrik ve detaylı parçaların kesimlerinde çok işe yarıyor. Konuyu dağıtmamak için fazla ayrıntıya girmek istemiyorum. google'da araştırın isterseniz bir fiyat alın, CNC'ye göre bir miktar pahalı olabilir (bir fikrim yok) ama lazer size daha "pratik" gelebilir. Bende zaten alternatif olsun diye önermiştim. Bir ara çok detaylı bir uçak projesine niyetlenmiştim epey detaylı bir şeydi tek tek parçaları kesmeye uğraşacağıma laser kesime veririm 40-50 TL olur biter diye düşünmüştüm.

Şu kontraplakdan gemi yapma işi de çok keyifli görünüyor, bu işi bırakıp ona mı başlasak Neden olmasın deermişim. Ama bu işi bırakmak olmaz. Ek bir hobi olabilir. Hobi güzel şey. Kendimizede zaman ayırmak lazım. Ben başlamıştım ilk yaptığımı kayın biraderin oğluna hediye ettim. İkincisi evde bir köşede hala bitirmemi bekliyor. Sizinde bir yerlerde yazdığınız gibi "hanım" faktörü sebebiyle ertelendi

Kontraplakdan da çok güzel kıvrımlı, eliptik kabinler yapılabilir. Ama üstüste çok iyi yapıştırarak uygun bir kalınlık elde etmek ve içeriden ahşap veya mdf bir iskeletle desteklemek gerekiyor. Biraz ıslanınca çok güzel kıvırılıyor doğrusu, denemelerim iyi sonuç verdi ama kabin hacmi büyüyünce çok uğraştırıyor. Uğraşmadan olmaz ama değilmi

Şimdi bir marangozhaneye ineyim bakayım neler var Bir çok projeye başlamış, ama sanırım hepsi yarım gibi bir hisse kapıldım

Gerçi biliyorsunuzdur ama yinede hatırlatayım CNC kesimde olduğu gibi lazer kesimdede adamlara CAD programıyla hazırlanmış "dxf" formatında çizim verirseniz (pdf'de olabilir ama ek ücret alıyorlar dxf'e dönüştürmek için) kesim işlemi bir miktar daha ucuza yapılıyor. Ancak her halükarda kesilecek malzemenin kesin ölçülerini milimetrik olarak üstüne basa basa belirtmelisiniz (kesilecek malzeme ebatı, delik çapları gibi). Yoksa malzemeye yazık olabilir. Evdeki hesap çarşıya (kabine yada hoparlörlere) uymayabilir.

[hoparlör]

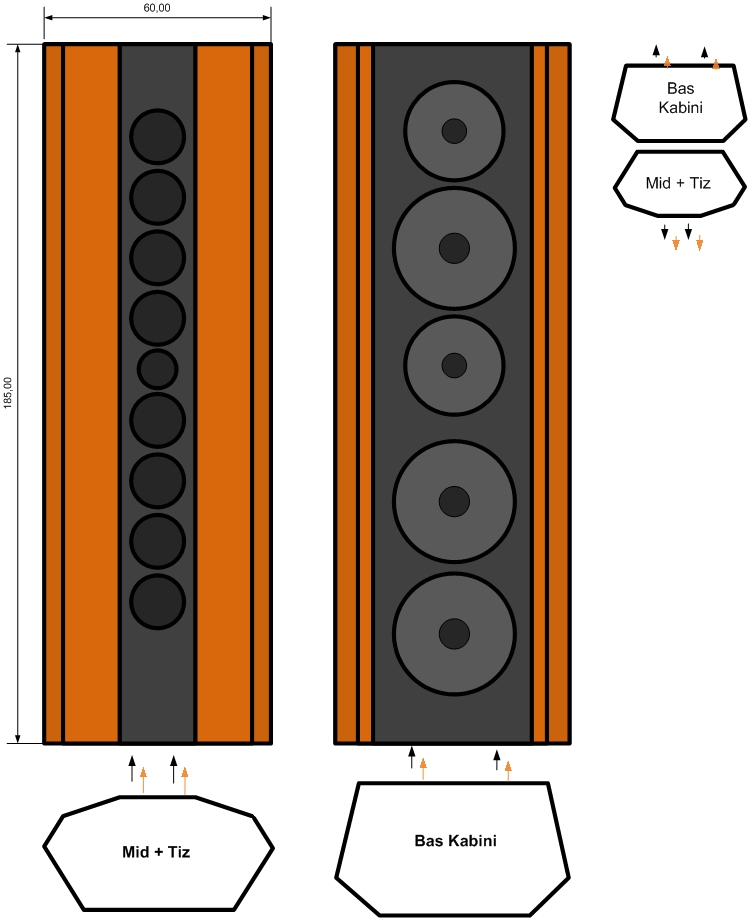

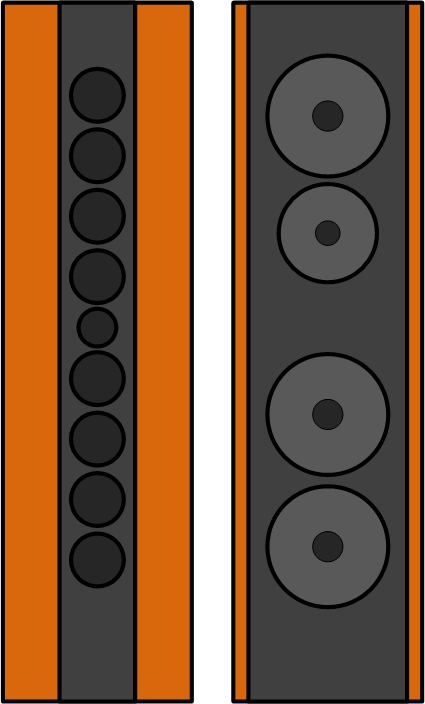

CNC işinde fazla ilerleme kaydedemedim, farklı bir tasarıma gitmeye karar verdim. Daha ahşap ağırlıklı ve el işine dayalı bir sistem olacak gibi. Ama asıl sorun ilk tasarladığım sistemin farklılılaşması, eğer uygun fiyatlı ve küçük montajlı tiz sürücüsü bulabilirsem ya da yurtdışına çıkar kargodan tasarruf kendim veya bir arkadaşım vasıtasıyla getirtebilirsem o zaman başka. Ama son hali şöyle oldu. Tiz için ahşap bir lens yapmayı düşünüyorum, daha geniş bir dinleme alanı sağlamak için. Baslar arkaya dönük veya mid+tiz kabininin yanında olacak şekilde yerleşecek. Boy 185 en 50 cm, biraz irice.

[miriel]

Sol resimdeki siyah parçanın kabinden birazdaha önde montajlandığını,bassların ise kabinin ön yüzüne montajlandığınıda düşünebiliriz. Bu şekildeki konsrüksiyon ile alt frekanslardan da kazanç sağlanabilir.

[hoparlör]

Aslında eksik çizmişim. Kabinler sırt sırta verecek iki ayrı bölümden oluşuyor. Baslar geriye dönük, arkada cam yoksa sorun yok. Bas frekanslar doğrusal olarak yayılmadıklarından ve de bu kabinlerde 90Hz altında çalışacaklarından geriye dönük olmalarının sakıncası değil avantajı bile var. Ancak oda akustiği sorun çıkarırsa yan yana konulabilirler. Mid baslar 40Hz civarına inebildiklerinden aslında bas kabini derin ve temiz bas sağlamaktan öte bir amaca hizmet etmiyor.

Evet soldaki kabinde siyah plaka önde olacak, amcak kabin kavisleniyor. Ön panel normalden daha geniş, köşe çınlamalarını yok etmek için de kavisli. Çok daha net bir ses dağılımı mümkün oluyor böylece, yani teoride. Kabinleri CNC ile değil de kendim plakalardan üretmeyi düşünüyorum. Yaz projesi olacak, herhalde Temmuz'da artık başlarım, uzun süredir teorik olarak devamlı ilaveler var. Biraz aksiyon gerekli. Ön panele de hafif bir kavis vermek hoş olacak ama bununla ilgili kalıplama denemeleri yapmak lazım. Malzeme olarak 24mm su kontrası düşünüyorum. Ön panel 24mm mdf de olabilir, belki kavis vermek için 8mm 3-4 plakayı üstüste koyup yapıştırabilirim de. Bunun bir denemesini yapmak lazım

185cm olunca biraz ağır olacak gibi, tasarımı şişmanlattık ama taşıması felan

Galiba bölümleme yapmak durumunda kalıyorum
