[e_cag]

Selamlar,

4 günlük ayrılıktan sonra havya başı yapacağım bugün.

Aslında istediğim, kaynaktan ne girerse onun çıkması. Renklenme istemiyorum pek. Ciddi kulak deneyimim olmamasına rağmen, yaptığım basit gainclone'da bir - iki giriş kondansatörü deneyip hepsinin basları biraz traşladığını duyunca kullanmamaya karar vermiştim. Feedback kondansatörü ile ise hiç oynamamıştım, kutuplu elektrolitik 22 uF gibi birşey vardı.

LM1875'i biraz kurcalayıp ses karakteristiği açısından istediğimi bulunca LM3886'da da benzer şeyler denemeyi düşünüyorum. 3886'dan tek beklentim biraz daha fazla güç aslında ki her zaman ihtiyaç duyduğumdan değil, şöyle daha yükseeeekçe bir güzel ses duyma hevesimden.

Yakında başlarım denemeye.

Tek kanal yeterli olur diye umuyorum denemelerde. En azından önseçim yapmaya yararsa yeter.

[e_cag]

Çalışma başladı ve kısa sürdü!..

İlk olarak 47uF feedback kondansatörlü (C2) kanalı dinledim. Grişinde ise 1 uF polyester vardı. Aldığım ses (kaynak olarak mp3 player kullandım; kalite testinden ziyade kanallar arasında farkı duymak amacı ile) vasat geldi. Ardından kondansatörden kurtarılmış versiyonu dinledim ve ilk kanalla arasında basların dolgunluğu ve seste genel canlılık hissi açısından çok büyük fark algıladım. Kullandığım kötü mp3-cd player çıkışından bu kadar iyisini ummazdım.

C2'siz kanal girişine elimdeki ERO 10uF/63V MKT'yi eklediğimde ses tonunda fark algılamadım. DC offset emniyeti için iyi olacak. Tüm kanalları bu şekilde düzenlemeye karar verdim.

Şaşırtıcı olan bir diğer nokta ise çok iptidai bir besleme kullanmış olmak. 18-0-18V trafonun iki ucuna bir köprü bağlamaktan ibaret! Filtre kondansatörü bile yok, olan biten anfi kartı üzerindeki 2 adet 330 uF.

DC offset ölçümü için ise biraz daha beklemem gerekecek, ölçü aletime pek güvenmiyorum. Güvenmediğim ölçü aletim ise 37 mV gibi birşey gösterdi. Unutmadan, markalarını bilmesem ve yurtiçinden almış olsam da tüm dirençler metal film ve herbirini tek tek kontrol ederek (özellikle kazanç dirençleri) taktım.

İki kanallı dinleme ise belki yarın akşam mümkün olacak.

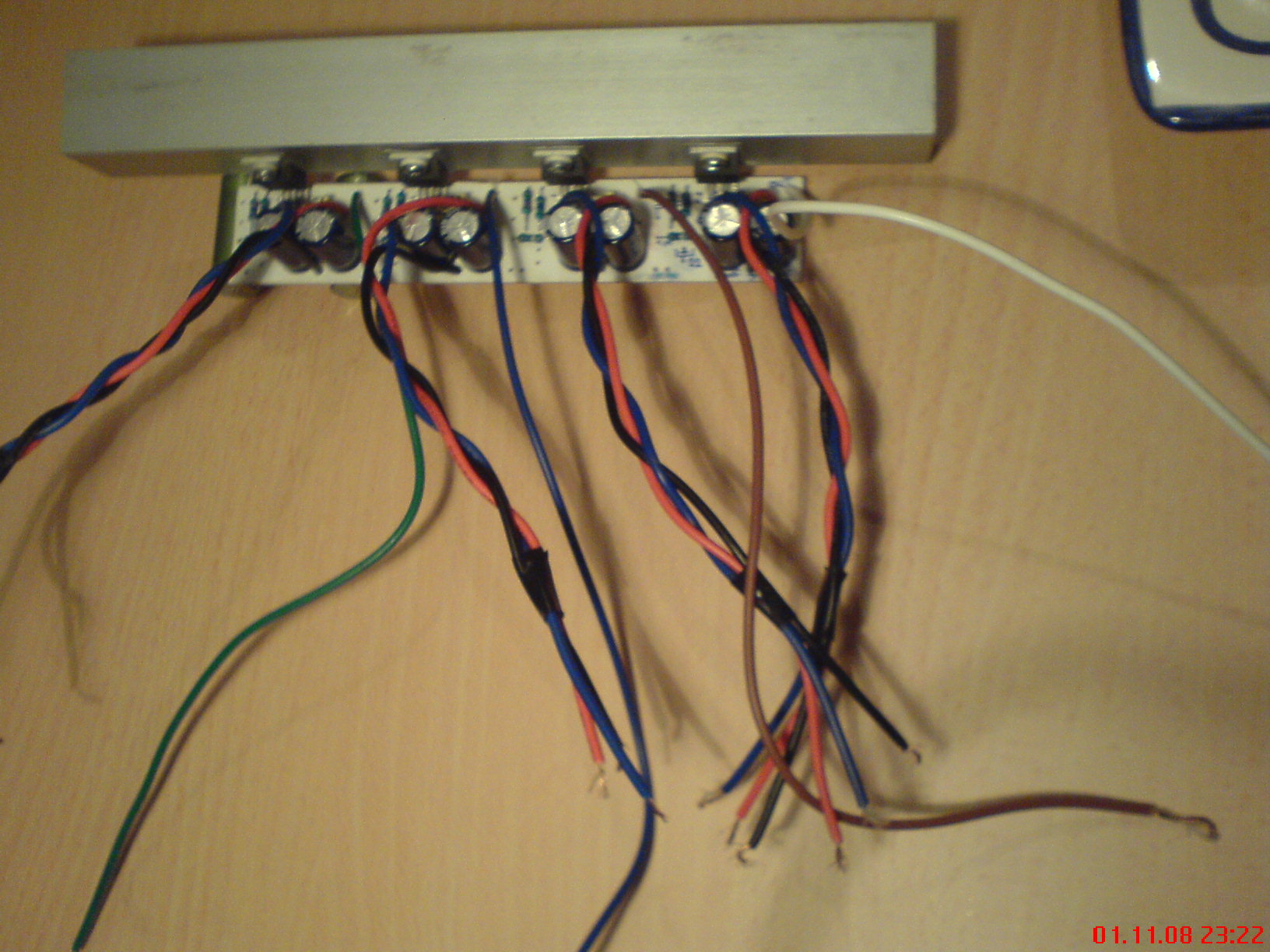

Bu da spagettinin görünümü:

[e154]

sen bu halde geri belsme kondansını kaldırarak fark algıladıysan benim çoktan algılamam lazım gerçi 4780 ni iki türlü dinledim ama bi yorum yapamam. bi şekilde tekrar denemem lazım bu olayı. avometren nasıl bişeyki güvenmiyorsun

[e_cag]

tFark farkedilecek gibiydi, denediğime değdi. Avometrem Çin malı. Bir - iki kez fazla yüklendim, şimdi problar boştayken mV kademesinde ekrana muhtelif değerler geliyor. Direnç ölçümünde de problar kısa devreyken sıfır göstermiyor. DC offset ölçerken de değer 0 - 40 mV arasında anlık değişiklikler gösteriyor. Bir ihtimal girişi doğru düzgün kısa devre etmediğimdendir.

Neyse, ses çok güzel. Güç olarak ise tek kanal bile test esnasında baş ağrıtmaya yetti. Basitliğin güzelliği olsa gerek, evde dinlediğim 3886 standart uygulamasından kat kat güzel olduğu gibi osilasyon, hırıltı da yok.

[e154]

AVO metrenin mV kademesinde uçları boştayken değerler göstermsi normal. kısadvre edince sıfırlıyorsa sorun yok. birde Dr un dediğine göre;fazla yükledim derken mV kademesinde 5-10 volt verdiysen sorun değil ama üst sınır 1000 V u aştıysan birşey diyemem. ofset ölçümde girişi kısadevrer etmediysen o zaman ölçüm yanlıştır.

[e_cag]

Ölçüm sırasında çıkışta yük olmayacak, değil mi?

Yok, o kadar insafsız davranmadım avometreye. Yüksekçe akım ölçmüştüm bir ara, ondan korktum. Asıl ohmmetrede sıkıntım var ya, başka tarafa da zarar vermişmiyimdir, ondan emin olamıyorum.

Akşama tekrar deneyeyim iki kanalı birden, adam gibi.

[e154]

hayır yük olmayacak. 100 mV kadar ofset normaldir, üstü tehlike. ohmmetre konusunda sıkıntın nedir?

[e_cag]

hayır yük olmayacak. 100 mV kadar ofset normaldir, üstü tehlike. ohmmetre konusunda sıkıntın nedir?

Teşekkür ederim bilgi için. Akşam bakacağım tekrar. Ohmmetrede kayma var. 1-2 ohm gibi dirençleri doğru ölçmüyor, üzerine 5-6 ohm kadar ekliyor. Problar kısa devre edildiğinde sıfır göstermiyor. Zaten asıl kıllandığım taraf ohmmetrenin sıfırlama fonksiyonunun olmaması. Yaşgünümde falan birilerini kıstırırsam bir Fluke aldırıp bir daha arkama bakmayacağım .

[e154]

rica ederim, zaten paylaşmak için burdayız. ohmetrede kısadvrede tam sıfırlamıyor. 1 ohma kadarsa ondada sorun yoktur ama üstüyse biraz sakat gibi

[e_cag]

Sorun değil çünkü 10-15YTL vermiştim ama benim avometre problarını kısadevre edince 22-24 ohm gösteriyor. mV ölçmünde ise sorun yok anlaşılan.

Ölçümlere gelince iş ilginçleşti. Girişlerde mevcut 10 uF kondansatörlerin giriş tarafını kısa devre edip çıkışta dc ölçümü yaptım. İki kanaldan birisinde dc offset 2.5 - 4.5 mV arasında, diğerinde ise 79.5 - 89.5 mV arasında ölçüldü. Kondansatörün entegre tarafı ucunu şaselediğimde (doğrudan entegrenin pin-1'i şaseye) 2.5 - 4.5 mV arası ölçüm yapmış olduğum kanalda bu kez 30 mV ölçerken, 79.5 - 89.5 mV ölçtüğüm kanalda da 40 mV ölçtüm. Bu şekilde her iki kanal da orta bir değere gelmiş gibi oldu. Tabii ikisinin de 3 - 4 mV'a gelmesini umardım, olmadı. Yine de korkulacak birşey yok diye düşünüyorum. Diğer taraftan girişe koyduğum 10uF MKT'ler zaten beni mutsuz etmediklerinden orada durmalarında sakınca yok ve her ihtimale karşı bulunmaları içimi rahatlatıyor. Farkın nedeni konusunda fikrim yok. Bu durumda çözümü için de aklıma birşey gelmiyor şimdilik.

Ve ses... Gerçekten belirgince düşük frekansları duyabiliyorum. Anlı şanlı gaincard'ın yakın bir kopyasını bilgisayarıma bağlayıp philips bilmemkaç artı 1 standart cihaz muamelesi yapacağım.

Hazırda bekleyen ikinci bir PC psu kasası var. LM1876'lı sistemimi kardeşime hediye ettiğimden günlük, pratik bir tane amplifikatör lazımdı, bu görev ses kalitesi açısından tamamlandı gibi. Yakında bitmiş ürün haline gelecek...
