[Amatör]

Plaket dizaynlarınıza hayran olmamak elde değil . Tebrikler

Keşke bende şu programları kullanmayı öğrenebilsem,zor iş

Problem besleme dizaynımdan kaynaklanıyor zannadiyorum.Onlarca kondansatör ve kabloların birleşimiyle oluşan şasi noktası birşekilde kirleniyor diye tahmin ediyorum.Şasi yi çok sağlam dizayn etmek gerekiyor .

Yarın yeni bir besleme hazırlayacağım ve lehim ile kaplamayacağım özellikle şasiye giden hatları . Umarım netice iyi olur.Şu trafodaki vııınlamada bir geçse ,değmeyin keyfime

Bu arada birşey sormak istiyorum.Motorlu alps potların bacak bağlantıları nasıl olacak .Ben birşekilde bağladım. Bir kanal normal çalışırken diğer kanalda ses çok az ve ters,sanki balans potu gibi oldu

[e_cag]

Motorlu potla uğraşmadım hiç ama akıl yürütmek gerekirse, pir kanalın pot bağlantısının sadece yönü ters ise pot ortadayken iki kanaldan da orta seviye ses almanız gerekir. Durum buysa sağa doğru çevirince sesin açıldığı bağlantıyı aynen bırakın, sesi kısılan kanalın potunun iki ucunun kablolarını birbiriyle değiştirin (orta uç sabit kalsın). Yok, pot ortadayken iki kanalda da orta seviyede ses yoksa bir karışıklık olmalı (motor uçlarının potun direnç uçlarından biri yerine kullanılmış olması?).

Veya şöyle denemeli: pot örn. 50K ise aralarında 50'şer K direnç olan ikişer ucu bulun; bunlar iki ayrı ayarlı direncin kenar uçlarıdır. Sonra bu ikişer ucun orta noktası olan uçları bulmaya çalışın. Orta uçları bulmak için bu iki çift kenar uçlardan bir tanesini ohmmetrenin bir ucuna, boştaki şüpheli uçlardan birini de ohmmetrenin diğer ucuna bağlayıp potu çevirip direncin değişip değişmediğine bakın. Direnç değişirse orta ucu bulmuş olursunuz.

Veya fotoğraf gönderirseniz tanıyan bilen çıkabilir.

[hoparlör]

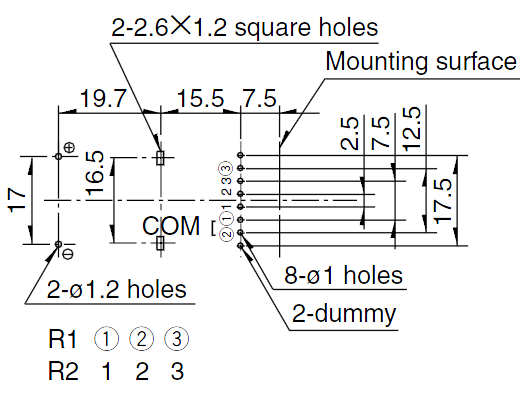

Potu ters çevirip baktığınızda en sol ve en sağdakiler boş. Öndeki iki pinden soldaki/aşağıdaki pozitif sağdaki/yukarıdaki negatif led bacağı.

Motor 4,5-5V DC, normal dönüşte 100mA, sona dayandığında 150mA çekiyor.

Motorla pot bağlantıları arasında kalan iki bacak montaj için ama topraklanmalı.

[hoparlör]

Bu arada, Ersoy'un bugünkü tatsız deneyimini düşünürken farkettik ki 5V zenere paralel olan 470uF kondansatörün voltajı listede 63V olarak verilmişken ben onun namına yaptığım devrede 50V kullanmışım. Sorun bir bakıma bu ama zaten bizim trafolarla 63V kondansatör de kullansak tam sınırda kalmamız olası. Ben onun yerine 100V kullanacağım. Bu da gerek orijinal gerekse kendi çizdiğim pcb'de yer ve bacak aralığı sorunu anlamına geliyor.

Kondansatör 63V kullanmışım, ama dediğin gibi riskli. Sadece ikinci bir delik delerek biraz daha büyük bir kondansatörü yerleştirmek mümkün. Umarım zenerin üzerine taşmaz.

Bu arada bu PCB işini aştın sen artık, bu bir sanat eseri olmuş, oldukça kıvrımlı

[e_cag]

E, böylesi daha kolay tabii. Dandik potlarla uğraşmaktan pot için datasheet aramak gelmez ki aklımıza...

[hoparlör]

Ya sorma, geçen gün de DAC için optik alıcı soketi buldum, onun da datasheet'i varmış

Daha nelerin var kim bilir?

[cemilkendir]

bu soğutma işinde aliminyum değilde yağ kullansak olurmu acaba
youtube da bir video izledim video da adam bilgisayar anakartını akvaryum gibi bir şeyin içerisine yerleştiriyor ve akvaryumu bildiğimiz ayçiçek yağı ile dolduruyor sistemin soğutmasını bu şekilde sağlıyor. ilginç geldi sonra bir şimşek çaktı acaba anfilerde bu şekilde soğutulabilirmi diye
bilmiyorum belki çok saçma gelmiştir ama aklıma takıldı bir önereyim dedim

[e_cag]

İletken olmayan bir sıvı içinde çalışır gibi geliyor. Yağı da bir pompa ile bir radyatörden geçirsek olur. Sesi köklediğimizde de barbekü yerine yağda kızartma yaparız artık.

[hoparlör]

Amfileri test etmek için yağa batırılmış dirençlerle soğutma yapılarak "dummy load" denilen akılsız yük oluşturuluyor. Aslında pekala olabilir ama kim evinde devamlı ses çıkaran bir devasa fritözle yaşamak ister? Koku ne olur bilemiyorum

Hem yağı nasıl soğutucaz sonra, petekler fanlar felan derken devamlı kızartma, sonra amfimiz kolestrolden gider valla

[Amatör]

Arkadaşlar

Rail başına 9 ,toplamda 18 adet 15000mf/63v nippon kmh kondansatörü yıldız bağlantı ve şasi birleşme noktasında somunlu vida kullanarak ,şasiye gelen 2.5 lik kabloları bu vidaya pabuçlar(ismi başka olabilir) ile bağlayarak humm , vıın , hışş gürültülerinden kurtuldum nihayet

İki sıkıntım var.Biri trafodaki vınıltı(inşallah kutulanınca ve iyice sıkıştırılınca geçer) diğeri giriş potansiyometresi

220 girişinde kullanacağım emi filtrenin dış yüzeyi metal ve şebekenin şasesiyle bağlantılı.Kutulama esnasında doğal olarak kasanın şasesine direkt temas edecek.Ayrıca filtrenin çıkışındaki şasi kablosunu beslemenin şasisinden çıkan kablo ile birlikte kasaya bağlamamıza gerek var mı?

Anlatmak zor,yarın foto eklemeye çalışacağım

Herkese kolay gelsin
