Bu mikrofon işi başa bela bir konu. Bizim gibi amatörler için uygun maliyetli bir mikrofon bulmak oldukça zor. En popüler mikrofon Behringer ECM8000, onu da ancak ithalatçısından bulabilirsiniz. Karaköy'de uçan daireye yedek parça sormuşsunuz gibi bakıyorlar.

Ben de ECM8000 kullanıyorum ama ilerledikçe bir yerlerde takıldım ve uğraşacak zaman da bulamadım. Bu işle uğraşan abilerin söylediği DIY bir mikrofon ve preamp ile uğraşmaya değmeyeceği idi ve ben de buna genelde katılıyorum. Kendi başınıza böyle bir sistem kuracaksanız mutlaka düzgün bir preamp ve Panasonic WM61A elektret kondansatör mikrofon kapsüllerinden bulup yapmanız gerekiyor. Bu konudaki en düzgün bilgi ise Linkwitz amcada mevcut. http://www.linkwitzlab.com/sys_test.htm#Mic

Son Digikey siparişimiz halen beklemede, onunla birlikte sadece Digikey'den temin edilebilen bu kapsüllerden birkaç tane getirtmeyi düşünüyorum.

Zaph Audio sitesinin sahibi John amca ise bu konuda kesinlikle uğraşmaya değmeyeceğini söyleyip fantom beslemeli bir mikrofon preamp ve test mikrofonu ile bu ile hallediyorum diyor, daha önceden yukarıdaki metodu denemiş. İyi bir ses kartı da bulduk mu, ki Creative Live bile iş görüyor, özellikle biraz daha eski üretimler, ya da tercihen Audigy, ölçüm sistemimiz tamamlanmış oluyor demek isterdim.

Bu mikrofon işinin en kötü tarafı frekans karakteristiğinin katalogda belirtildiği gibi dümdüz olmamasıdır. Yani aldığınız her mikrofonun, ama her bir mikrofonun frekans cevabı farklıdır. Dolayısı ile ya oldukça pahalı test laboratuarına verip kalibre edilmiş frekans cevabını çıkartıcaksınız ya da bilinen kalibre edilmiş bir mikrofonu referans alarak bu frekans cevabı dosyasını oluşturacaksınız. O zaman işte kalibre edilmiş bir mikrofonunuz olacak ve frekans cevabı düz olarak ölçüm yapabileceksiniz. Aslında oluşturulan kalibrasyon dosyası basit anlamda frekans cevabını düzleştiren bir veri dosyasıdır. Ama her mikrofona özel çıkarılması gerektiğinden iş büyüyor. Bu kalibrasyon işi Amerika'da 40 dolar gibi fiyatlara yapılıyor, bizim memlekette henüz bir yol bulamadım.

Peki bu olmadan ne yapabiliriz? Mikrofonumuzun 10KHz üzerinde -3dB bir çökmesi varsa? Yapacak bir şey yok, bu durumda mutlak değil göreli bir ölçüm yapmak durumunda kalırız ve de dua ederiz ki mikrofonumuzun frekans eğrisi katalogdaki gibi dümdüzdür.

[hoparlör]

Birden aklıma geldi, TÜBİTAK mikrofon ölçüm ve kalibrasyon hizmeti veriyordu. Baktım sitesinden ama 750TL istiyorlar. Çok pahalı bir servis imiş

[miriel]

40 dolar nerde 750 TL nerde ... üç aşağı beş yukarı mikrofonun ölçüm aralığındaki frekans cevabı bize sonucu veriyor. TÜBİTAK kalibreyi bizim gibilere çok lüks mü demek istiyor anlayamadım

[fatihcol]

Sayın hoparlör diy demek; yapılacak işi büyütüp, yapılamayacak hale getirmek demek değildir. Mikrofonlarınızı kendimiz test edebiliriz. Dıy çalışmalarında sıkıntısız bir şekilde iş görecek ürünleri hep tavsiye etmişimdir. ecm8000 denen mikrofonun nokta atışı yönlü mikrofon özelliklerinde olması diy ci kardeşlerimizin ölçümlerinde başarısız olmasına sebeb olacaktır.

[hoparlör]

Verdiğiniz akıl için teşekkür ederim Fatih Bey. Sanırım tavsiyelerinize karşı çıkıyorum gibi algıladınız ama amacım sadece üzerinde kafa patlattığım konuda belki siz çözüme ulaşmışsınız da bahsettiğim çekincelere bend e bir son verebilirim ümididir.

Yapılamayacak halde dediğiniz işi bütün DIY dünyası yapıyor, neden bizler de yapmayalım? Sadece oldukça makul fiyatlara bu hizmeti alabiliyorlar. Eğer buna alternatif var diyorsanız ben de öğrenmek istiyorum, gerçekten işimize yarar. Mikrofonlarımızı kendimiz nasıl test edebiliriz?

ECM8000 omni directional yani her yönden gelen sesi alan tip bir mikrofondur, adı üzerinde ölçüm mikrofonu. Nokta atışlı deyimi herhalde tek-yönlü anlamında kullanılmış, yani uni-directional. Behringer ECM8000 DIY dünyasının en fazla tercih edilen makul fiyatlı omni-directional ve düz frekans cevabına sahip mikrofonudur, hatta bir tane de ülkemizin ünlü hoparlör sistemi geliştiricilerinden birinden aldım, tamamen tesadüf oldu. Alternatifini aradığımda ise 700-1000 dolar civarında modelleri gördüm. Sizin tavsiye ettiğiniz modelleri de inceledim, ölçüm mikrofonu olarak adlandırılmasa da aynı benzer özellikleri taşıyor, dolayısıyla kullanılabilir görünüyor. Tavsiyeniz çok yerinde olabilir.

ECM8000 alın demiyorum, daha iyisi benzer fiyatlara varsa ben de alayım. Ama kalibre edilmemiş mikrofonla frekans cevabında iniş - çıkış olma ihtimali yok sayarak nasıl "güvenilir" ölçüm yapabiliyor ya da kendi mikrofonumuzu test edebiliyoruz onu öğrenmek istiyorum. Ona göre yaptığım ölçümlere güvenicem ya da güvenmiycem. Ya da sistemimi geliştiricem.

[miriel]

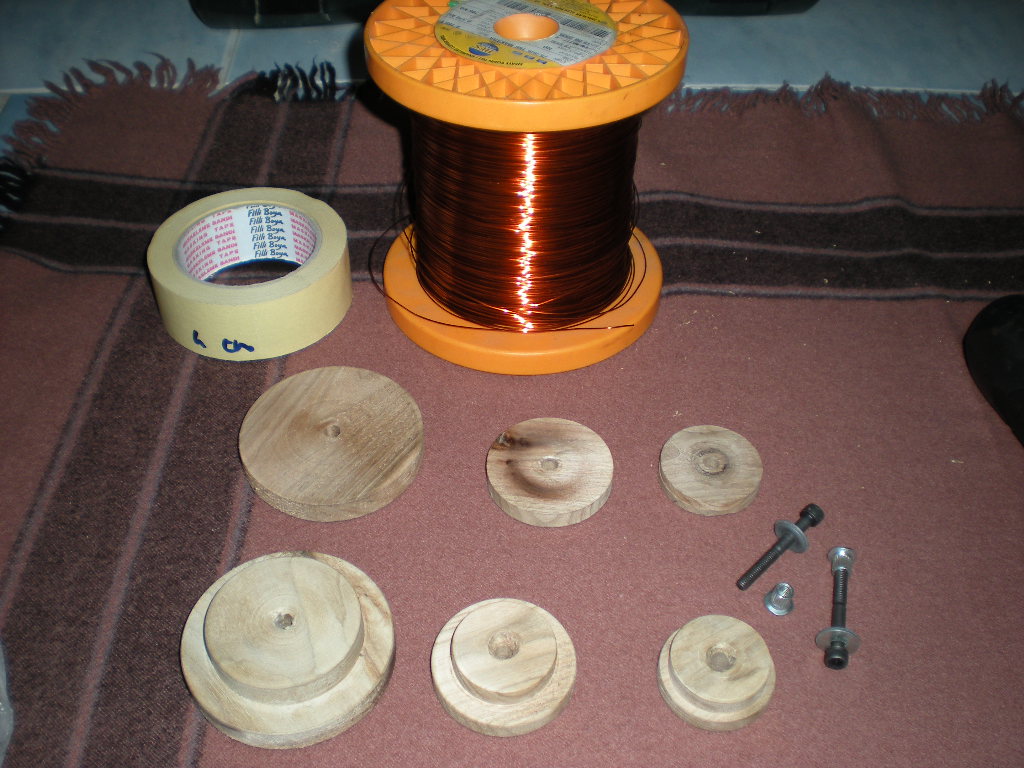

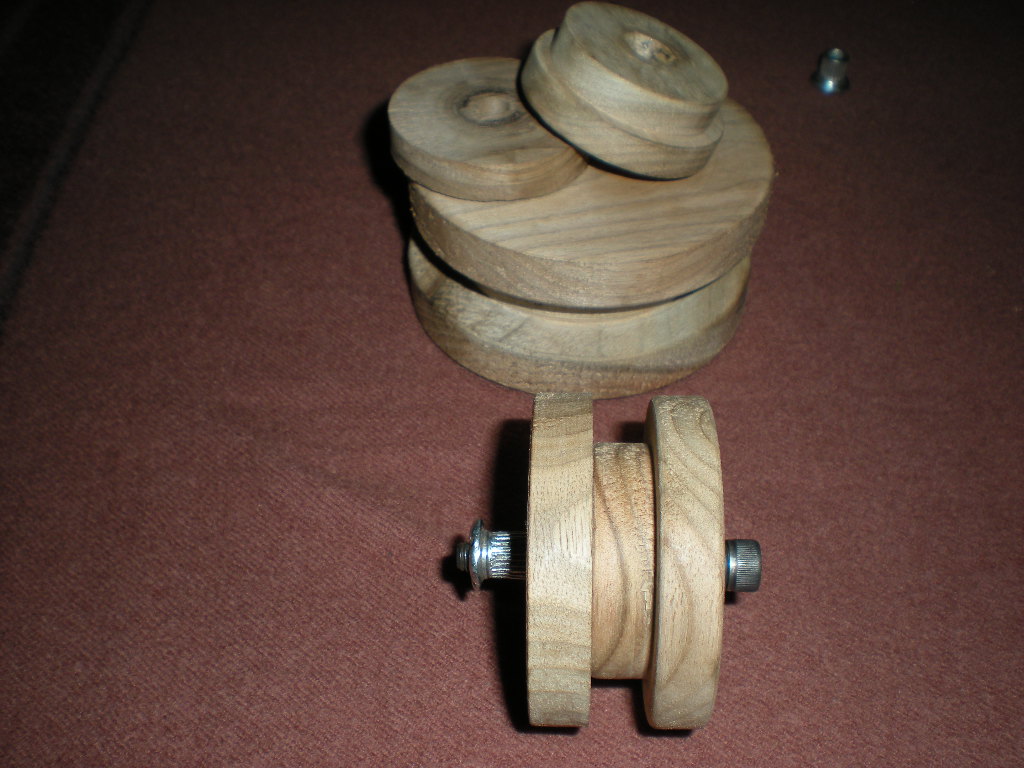

Evet tornadan abim aracılığı ile bobinleri saracağım kasnaklar geldi, bende hemen işe koyuldum. İki parçayı vidayla sıkıştıracak şekilde bobinlerin boyutlarına özel, ahşap parçalardan oluşan bu aparat ile sarım işi gerçekten kolay oluyor

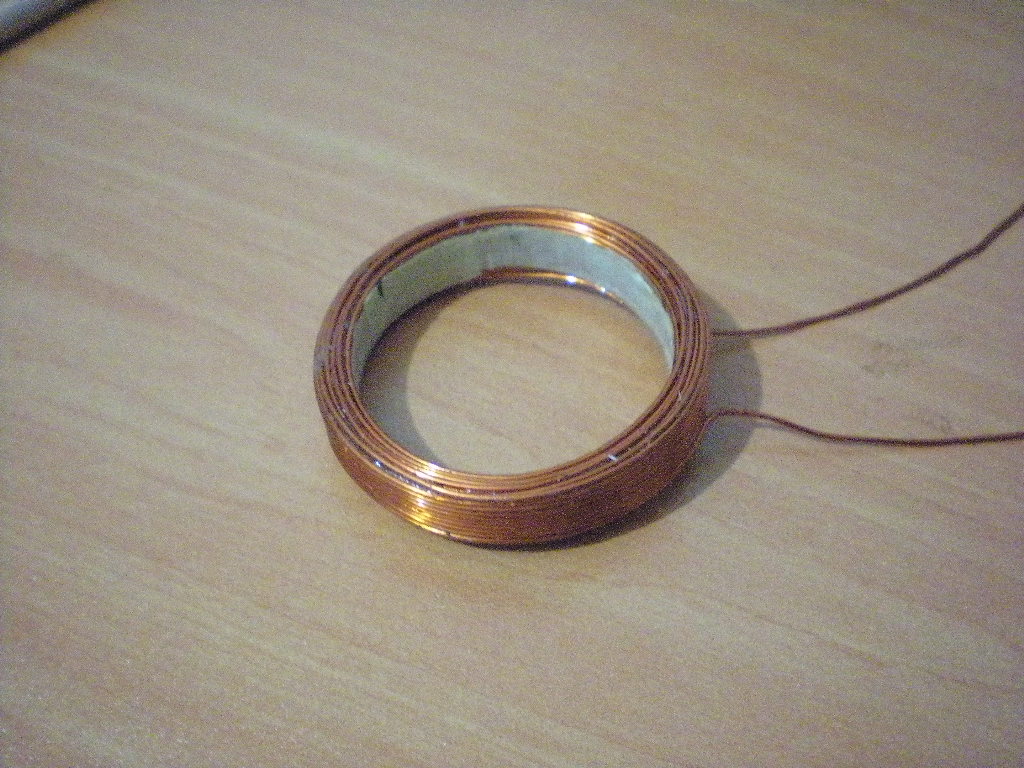

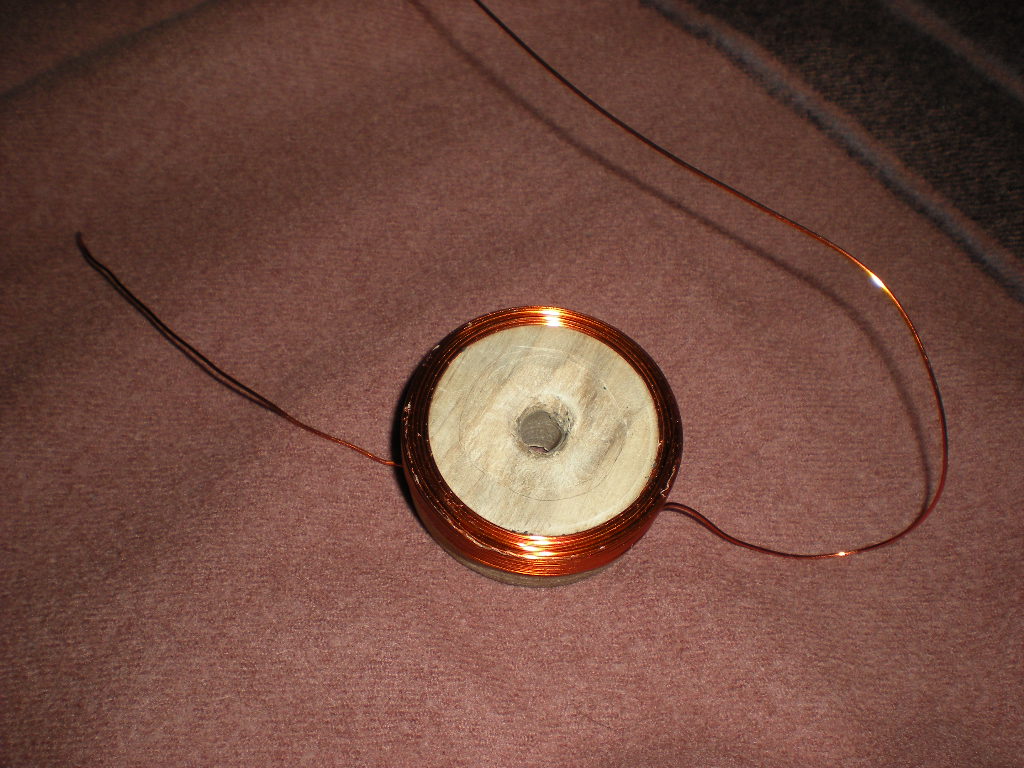

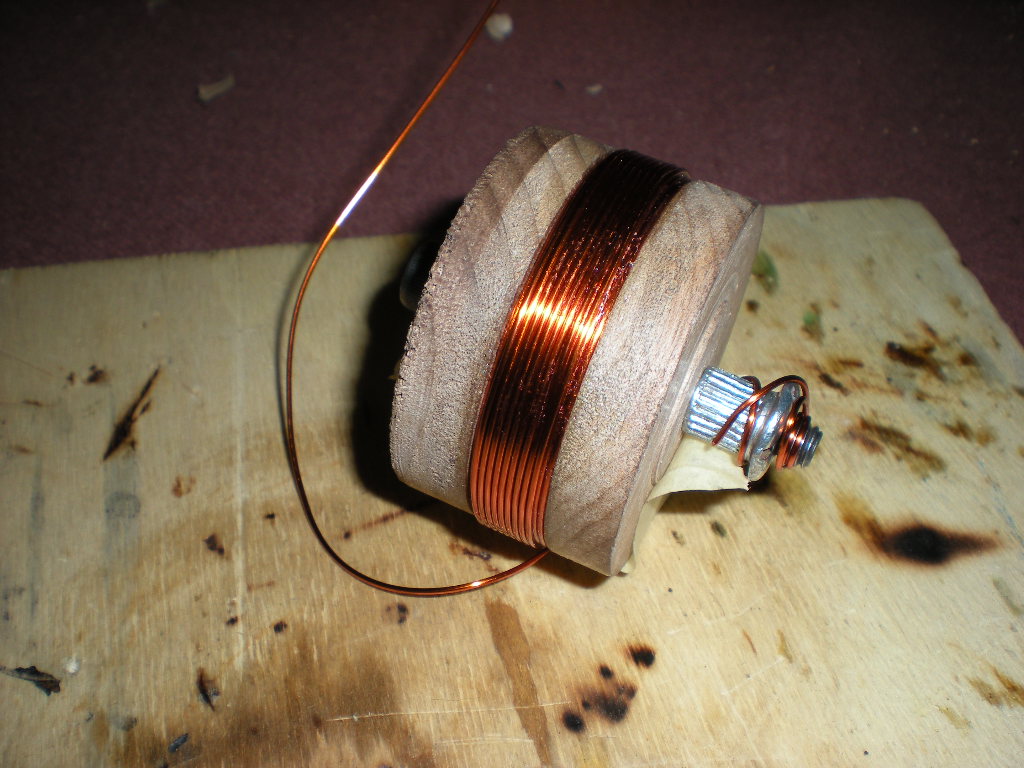

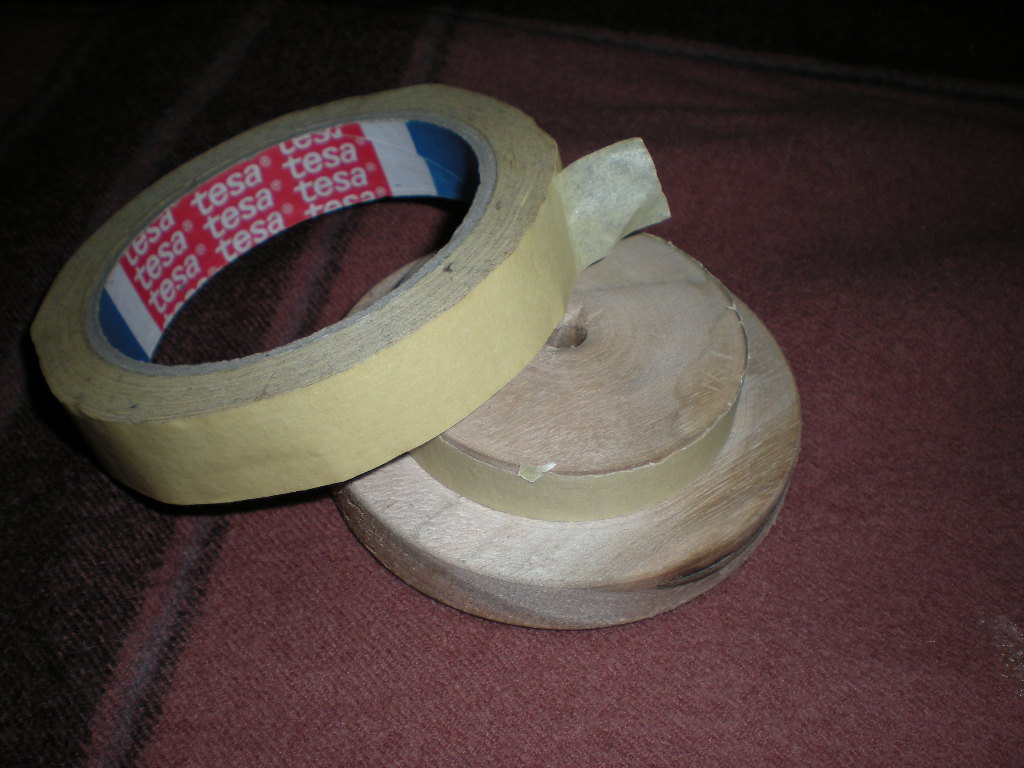

İç tarafa ters tarafından bantı sararak ilk sargıların yapışmasını ve sökme işleminin daha rahat gerçekleşmesini sağladım. ilk sarımlar düzgün olunca geriside düzgün devam ediyor.

Sökme işlemi için kapağın çıkarılmış hali ,

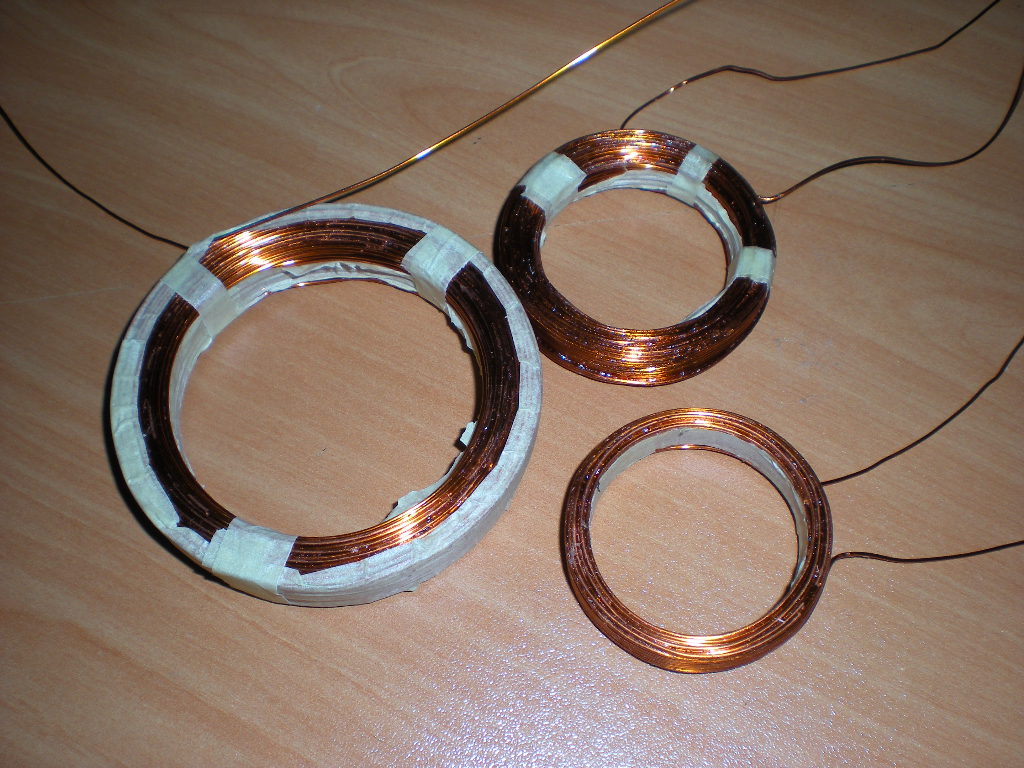

Süngerle ballyi bütün bobinin etrafına sürdüm, dahada çözülmez artık. İyce kuruduktan sonra bantlarıda çıkaracağım.

[e_cag]

Elinize sağlık, herşey kitabınca yürümeye devam ediyor. Telin çapı 0.75 mi? Ne kadarının fiyatı nedir, paylaşır mısınız?

[miriel]

Elinize sağlık, herşey kitabınca yürümeye devam ediyor. Telin çapı 0.75 mi? Ne kadarının fiyatı nedir, paylaşır mısınız?

evet 0.75 mm tel çapı. Bütün bobinler 0.74 mm ye göre hesaplanmıştı. Tel fiyatını malesef bilemeyeceğim. Dedemin kardeşinin dükkanından aldım bir top geldim eskiden motor sarardı, şimdi malesef çin mallarının fiyatı motor sarmayı kurtarmıyor... Ama ilerliyen vakitte fiyat öğrenebilirim sizin için. Çarşıya geçtimmi sorarım.

[hoparlör]

Elinize sağlık, herşey kitabınca yürümeye devam ediyor. Telin çapı 0.75 mi? Ne kadarının fiyatı nedir, paylaşır mısınız?

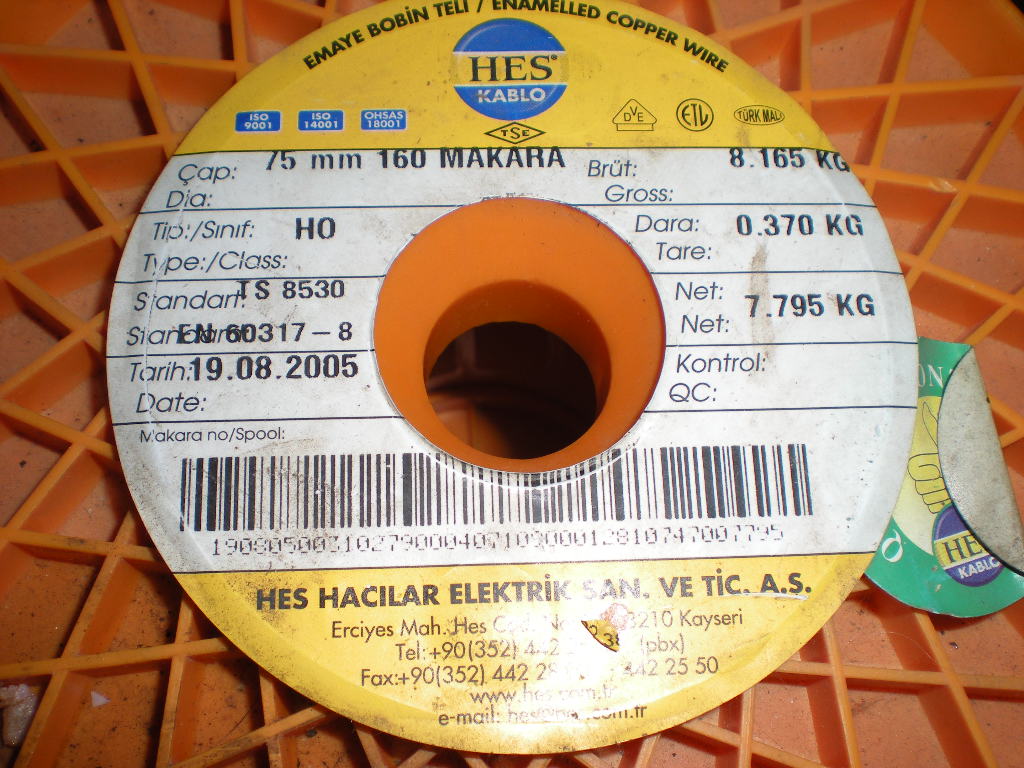

İlahi kardeş, resimde bobinin üzerinde yazıyor ya işte, 0,75

Aslında baslar için 1,5'luk kullanmak lazım, çap ne kadar büyük olursa iç direnç o kadar düşük olacaktır.

Bu emaye kaplı bobin telleri her ne kadar bobinle satılsa da fiyatladırma kilo üzerinden yapılıyor. Geçen sene Kavi marka 1mmlik bobini 150TL'den Karaköy'den almıştım. Bankalardan Şişhaneye çıkarken sağ taraftan yola paralel çıkan bir başka yol var, orada bol bol var. Ama bizim gibi az kullananlar için tanıdık bir bobinciden tedarik etmek daha makul fiyatlı olacaktır.

Bobinler gayet düzgün görünüyor, eline sağlık. Lakin Bally ile nasıl sonuç alırsın bilemiyorum. İdeali vernik kullanıp kurutma için de fırınlamak. Zahmetli bir iş ama ömürlük oluyor, fırınlama verniği çabuk kuruttuğu gibi daha da dayanıklı yapıyor. Ancak verniğin cinsine göre de farklı metodlar olabiliyor, kendi kendine kuruyan tipler de var, denemek lazım.

[e_cag]

Ben bir tek 75'i gördüm, sıfırını göremedim valla. 150TL bütün bobinin fiyatı mıydı? Bir-iki bobinajcı var bildiğim ya, ben de trafo sekonderi sarma düşüncesine girdim bu ara, kaç metre kullanacağımı kestiremiyorum.

Vernikleyip fırınlama bence de daha iyi olurdu. bobini verniğe tam daldırıp yarım saat kadar süzülmeye bırakmak geliyor aklıma ama piyasada ne yaparlar, bilmiyorum. 60-80 derece civarında 1-2 saat yeterli olurdu sanırım.
