[boramt]

Çıışta DC 7V, 12V gibi dğerler ölçülüyorsa çıkış transistörleri gitmiş olabilir mi?.. Yoksa full besleme gerilimi mi çıkar çıkışlar yanınca... Belki giriş transistörlerinde sorun var.

valla bilmiyorum kardeş giriştemi ,çıkıştamı sorun uğraşıyoruz bakalım giriş derken mixser girişimi ?ama zandetmiyorum

[e_cag]

Çıışta DC 7V, 12V gibi dğerler ölçülüyorsa çıkış transistörleri gitmiş olabilir mi?.. Yoksa full besleme gerilimi mi çıkar çıkışlar yanınca... Belki giriş transistörlerinde sorun var.

valla bilmiyorum kardeş giriştemi ,çıkıştamı sorun uğraşıyoruz bakalım giriş derken mixser girişimi ?ama zandetmiyorum

Amplifikatör kartı üzerindeki giriş transistörleri, küçük olanlar.

[boramt]

Çıışta DC 7V, 12V gibi dğerler ölçülüyorsa çıkış transistörleri gitmiş olabilir mi?.. Yoksa full besleme gerilimi mi çıkar çıkışlar yanınca... Belki giriş transistörlerinde sorun var.

valla bilmiyorum kardeş giriştemi ,çıkıştamı sorun uğraşıyoruz bakalım giriş derken mixser girişimi ?ama zandetmiyorum

Amplifikatör kartı üzerindeki giriş transistörleri, küçük olanlar.

kardeş çıkışta bulunan sinyal ğirişi olan kısımlarda 2şer tane BC 556 tr leri değiştirdim voltaj sol çıkış 5V sağ çıkış 7V ta düştü ama 0 volta inmedi halen

[e_cag]

Uzmanlık alanım sayılmaz transistörlüler, o yüzden pek fikir veremiyorum. Ama sırada orta boy sürücü transistörleri var o zaman ki BD911-912'ler oluyor. Böyle de devreyi baştan yapmış kadar oluyoruz. Değiştirdiğiniz elektrolitiklerin yönleri karışmadı diye umuyorum bu arada.

[boramt]

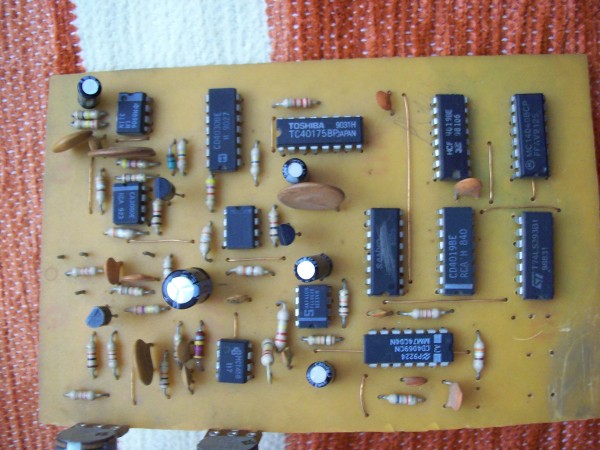

Arkadaşlar sorunu buldum galiba hep girişten şüphe duyduğumu belirtmiştim.Şimdi söyle mxser bölümünde girişlerin her bir bölümünde kartlar var siz opamp diyosunuz bu kartlar üzerende her kartta 2 şer adet entegre var bide resimlerde görüldüğü gibi önden sağ tarafta çok entegreli bir kart var buradan repat ve delay kontrolude yapılıyor bu kartta entegrelerin ayaklarını ölçmeye başladım kısa devre varmı diye ve 8 bacaklı bir entegrenin çapraz karşılıklı 2 bacağında kısa devre buldum ölçü aletinin sinyal sesi ile bu entegre bu kartta 1 adet kullanılmış.Bu entegrenin aynısı girişlerdeki opamplardada 1 er adet kullanılmış ve tek tek ölçtüm hiç birinde kısa devre bulamadım ve sorunu %90 bulmuş oldum.çıkıştaki voltja gelince çıkş kartında bulunan bazı parçaların mesala diyot küçük transitör gibi parçalrın değer kayıplarından kaynakladığını buldum çünkü bc 556 değiştirdim voltajlar aşağıya çekildi 1 v 0 gibi şu an bunuda öğrenmiş oldum.Şimdi bu entegreyi bulmamız ben değerini vereyim piyasada varmı,üzerindeki değerleri aynen yazayım.
UA741CN
FLL0619
9223VN
Kartada iki kondansatör arasında yanında 10k direnç var.

[boramt]

Arkadaşlar sorunu buldum galiba hep girişten şüphe duyduğumu belirtmiştim.Şimdi söyle mxser bölümünde girişlerin her bir bölümünde kartlar var siz opamp diyosunuz bu kartlar üzerende her kartta 2 şer adet entegre var bide resimlerde görüldüğü gibi önden sağ tarafta çok entegreli bir kart var buradan repat ve delay kontrolude yapılıyor bu kartta entegrelerin ayaklarını ölçmeye başladım kısa devre varmı diye ve 8 bacaklı bir entegrenin çapraz karşılıklı 2 bacağında kısa devre buldum ölçü aletinin sinyal sesi ile bu entegre bu kartta 1 adet kullanılmış.Bu entegrenin aynısı girişlerdeki opamplardada 1 er adet kullanılmış ve tek tek ölçtüm hiç birinde kısa devre bulamadım ve sorunu %90 bulmuş oldum.çıkıştaki voltja gelince çıkş kartında bulunan bazı parçaların mesala diyot küçük transitör gibi parçalrın değer kayıplarından kaynakladığını buldum çünkü bc 556 değiştirdim voltajlar aşağıya çekildi 1 v 0 gibi şu an bunuda öğrenmiş oldum.Şimdi bu entegreyi bulmamız ben değerini vereyim piyasada varmı,üzerindeki değerleri aynen yazayım.
UA741CN
FLL0619
9223VN
Kartada iki kondansatör arasında yanında 10k direnç var.


Evet bu parçada varmış fiyatı 50kuruş muş

[tiger41]

Devre uzerinde olcum yapmak yanıltıcı olabiliyor kısa devre oldugunu sandıgın uclar devre uzerinde bir baska yoldan dolasarak geliyor olabilir zira denedigini soyledigin dier kartlar aynısı deil yinede denemeye deger zaten entegrelerde sakız parasıymıs...kolay gelsin...

[boramt]

evet haklıymıssınız kardeş entegreden değilmiş aynen dediğiniz yine olmadı ama içimde kalmadı acaba bu yanıkımı diye uğraşmaya devam...

[Amatör]

Ampliye hoparlör bağlı iken bir problem varmı?
Yok ise ampli çalışırken bc transistörlere gelen ses kablosunu(blendajlı kablo)çıarın o noktaya parmağınızla dokunun.
Hoparlörden uğultu gelmesi lazım,geliyorsa çıkış katı sağlam.Elinizi çektiğinizde uğultunun kesilmesi gerekli.
Elinizde çalışan başka bir ampli varsa,onun girişine söktüğünüz ses çıkışını bağlayarak giriş ve mixer katını kontrol edebilirsiniz.
Önce çıkış katının çalıştığından emin olmanız gerekli.
Kolay gelsin

[boramt]

Ampliye hoparlör bağlı iken bir problem varmı?
Yok ise ampli çalışırken bc transistörlere gelen ses kablosunu(blendajlı kablo)çıarın o noktaya parmağınızla dokunun.
Hoparlörden uğultu gelmesi lazım,geliyorsa çıkış katı sağlam.Elinizi çektiğinizde uğultunun kesilmesi gerekli.
Elinizde çalışan başka bir ampli varsa,onun girişine söktüğünüz ses çıkışını bağlayarak giriş ve mixer katını kontrol edebilirsiniz.
Önce çıkış katının çalıştığından emin olmanız gerekli.
Kolay gelsin

Haporlör bağlı iken bir sorun yok.Dediğiniz gibi sinyal uçlarını söktüm ve parmağımla dokundum iki taraftanda uğultu geliyor çekince ses gidiyor.
