[miriel]

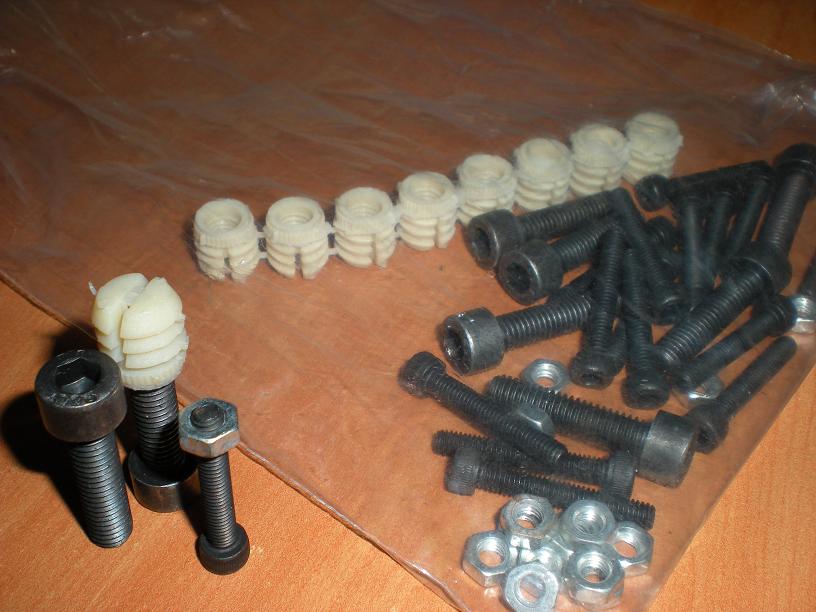

hoparlörlerin montajı için alyan başlı metal vida tercih ettim.Ahşap için bulamadığımdan üstteki iki hoparlörün vidalarını somonla (somunu mdfye gömerek ve yapıştırarak) , en alttaki hoparlörü ise dubelle montaj etmeyi düşündüm.

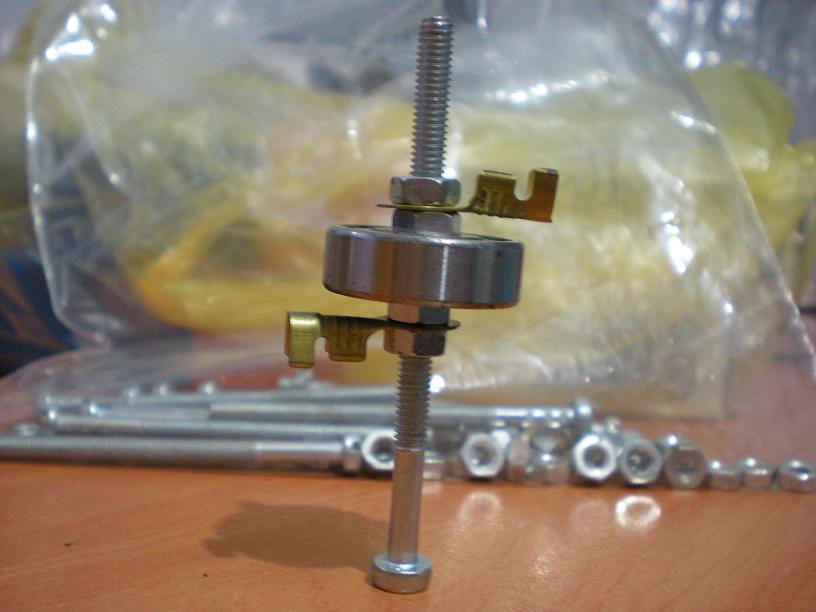

Hoparlör ve crossover arasındaki bağlantıyı saplama olarak kullanmayı düşündüğüm bu aşağıdaki vidalar ile yapmayı düşünüyorum.MDF yi delerek vidanın yarısı kabinin içinde yarısı dışarda (kabinin altındaki bazalı bölmede) kalacak şekilde,iki somun ile MDF ye sıkıştırarak sabitlemeyi ve içten dıştan birer somunla da soketleri sıkıştırmayı düşündüm.

[miriel]

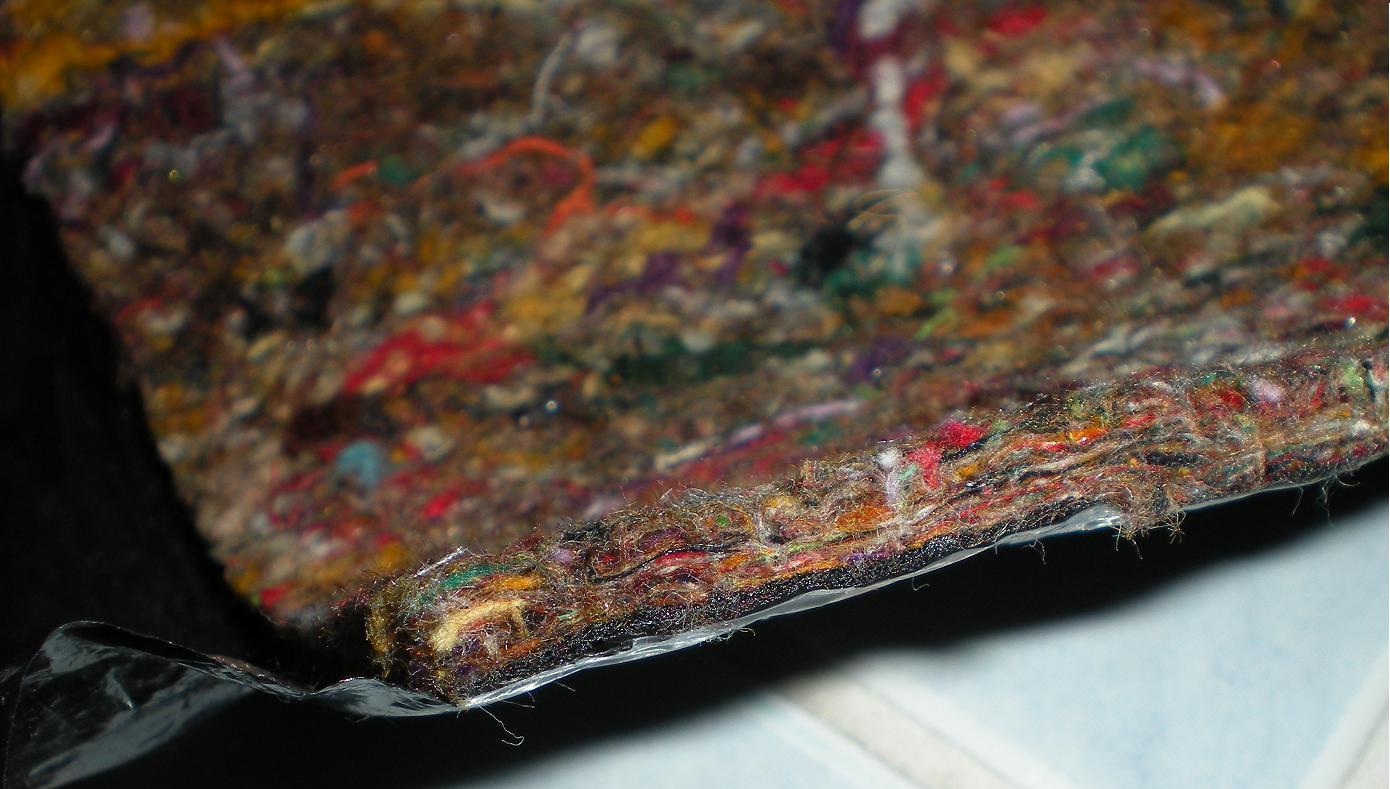

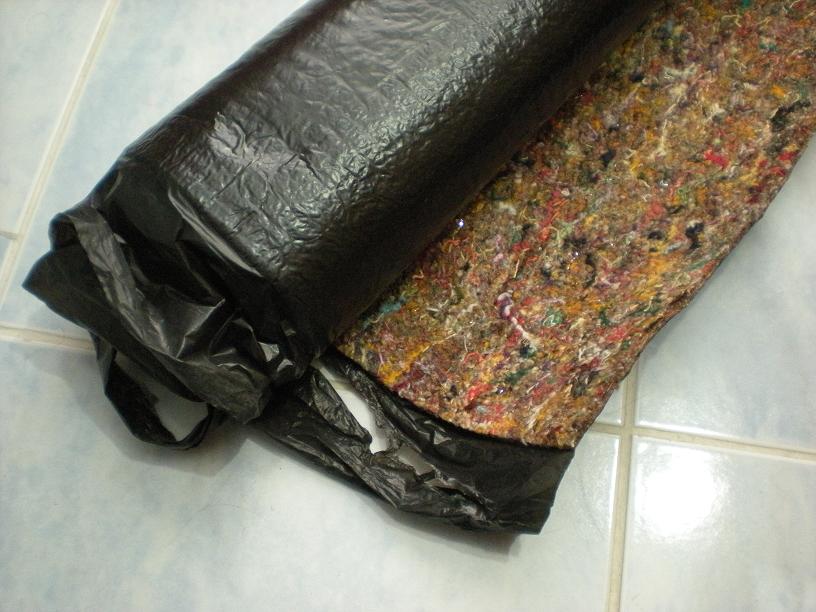

İç izalasyon malzemesi olarak ilk katı Ziftli Keçe düşünüyorum.Sanayide keçe ararken ziftlisini bulunca çok sevindim Bir taşla iki kuş misali oldu ,

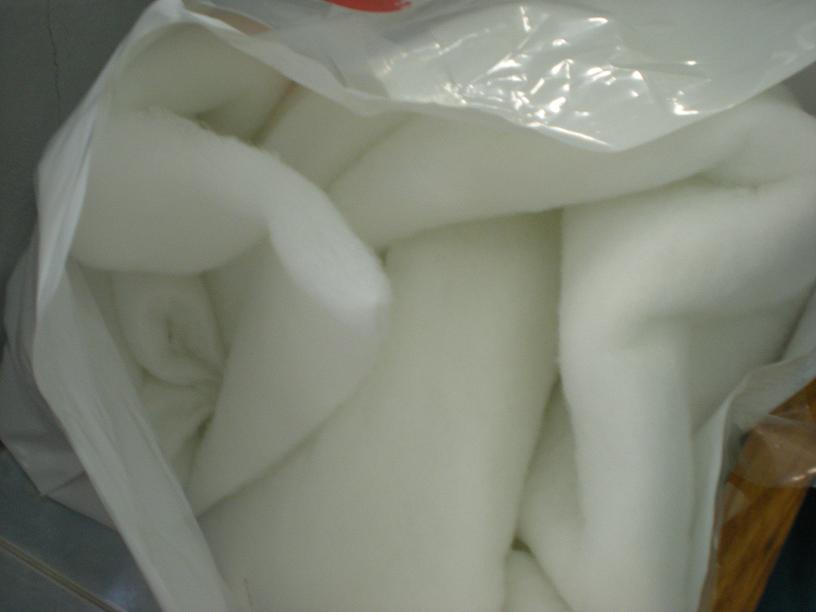

Tabiki Elyafımızda alındı ,

[Ersoy]

hoparlörlerin montajı için alyan başlı metal vida tercih ettim.Ahşap için bulamadığımdan üstteki iki hoparlörün vidalarını somonla (somunu mdfye gömerek ve yapıştırarak) , en alttaki hoparlörü ise dubelle montaj etmeyi düşündüm.

Resim 340a.JPG

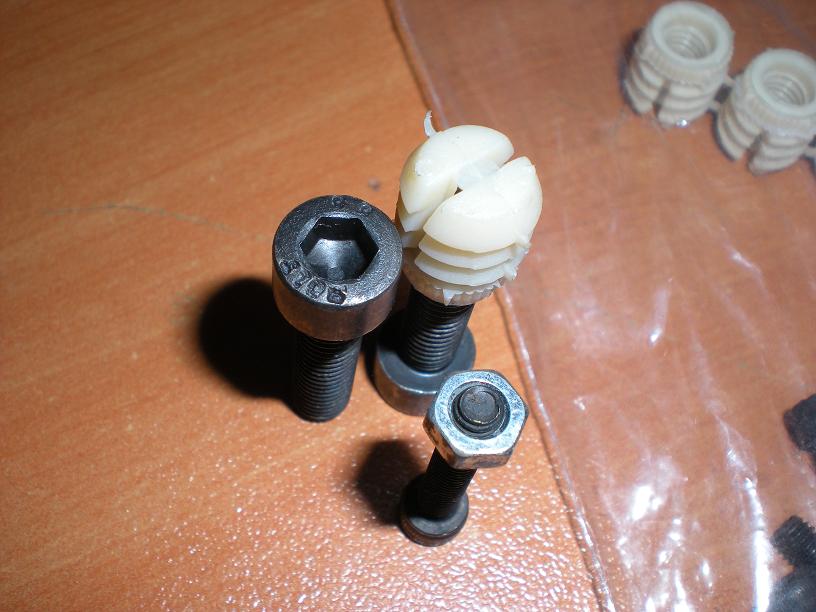

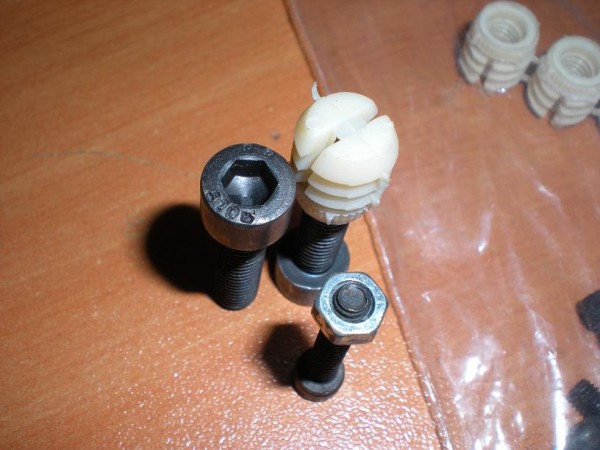

Resim 341a.JPG

Hoparlör ve crossover arasındaki bağlantıyı saplama olarak kullanmayı düşündüğüm bu aşağıdaki vidalar ile yapmayı düşünüyorum.MDF yi delerek vidanın yarısı kabinin içinde yarısı dışarda (kabinin altındaki bazalı bölmede) kalacak şekilde,iki somun ile MDF ye sıkıştırarak sabitlemeyi ve içten dıştan birer somunla da soketleri sıkıştırmayı düşündüm.

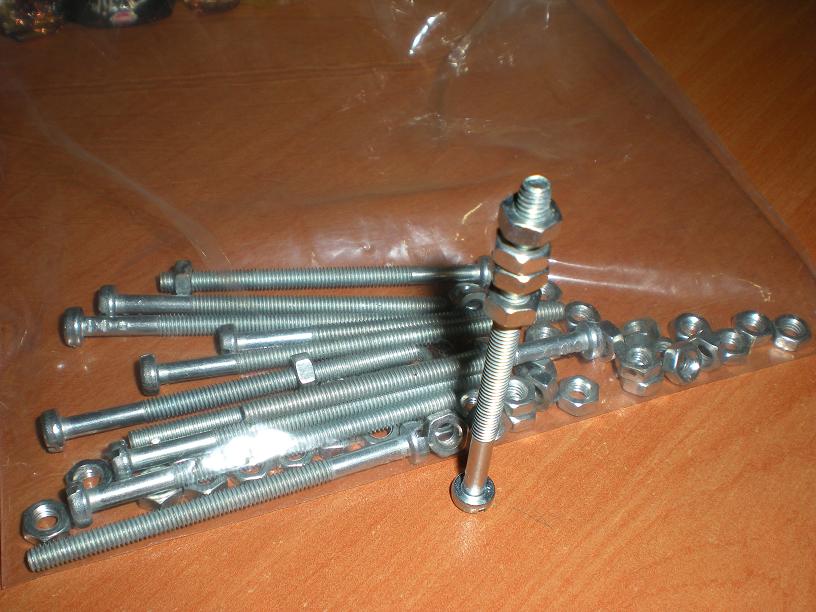

Resim 342.jpg

Emeğini saygıyla izliyorum.

Bazı tavsiyelerim var.

Sakın hoparlörleri sabitlemek için bu plastikleri kullanma.Çünkü zamanla çatlar ve vibrasyona sebep olur. Onun yerine kolaylıkla ulaşabileceğin bir malzeme var.

Metal metrik 4-5-6, içine diş çekilmiş, kenarlarından ahşaba saplanan çentikleri olan bir malzeme. Marangozlar buna aslanpençesi diyorlar. Ben çok kullandım.
Çok sağlam ve ucuz çözüm.

Eğer bulamazsan bana kargo adresi yolla sana temin ederim.

[Ersoy]

Unutmuşum.

Keçenin ziftlisini kullanma. Yalnız keçe olsun. Zift, keçeye nazaran kabin iç hacminde çok daha fazla değşim yaratır. Yaptığın hesaplarda çok yanılırsın.

Ayrıca birsürü hi-end hoparlörün içini gördüm, hiç ziftle karşılaşmadım. Bence ziftsiz olanıyla değiştir.

Gökhan abin, crossover hesapları konusunda çok bilgilidir. Ondan faydalanmaya bak.

[hoparlör]

Bas ve mid için eğer alyan başları hoparlör çerçevesinden dışarı taşmıyorsa alyan vida kullanmalısın, ama tizler için durum değişebilir, bu durumda yıldız ve "V" başlı vida kullanmalısın.

Ersoy'un dediği gibi o plastikleri kesinlikle kullanma derim, onun yerine ahşap somunu kullanmalısın. Kabinler bittiği için bu somunları ön panelin arkasına çakamayacaksın. Ama bir tane vidayı geniş pullar ve lastikle destekleyip bu somunları hoparlörü yerleştirmeden önce çektirerek iyice mdf'ye gömmelisin. Hoparlörler birlikte de yapılabilir ama bu durumda somunun ayakları bazen kıvrılabiliyor ve mdf'yi tutmuyor.

İç malzeme de ise açıkcası farklı yaklaşımlar var. Bir grup 4mm civarı zift plaka kaplıyor, üzerine diğer malzemeyi ekliyor. Keçe ise sadece ön kaplama için ama işe yarıyor, portlu kabinlerde daha önemli keçe, kapalı kabinlerde diğer malzemeye göre oranlanması lazım. Ben kullanmıyorum, onun yerine taş yünü ya da cam elyafı kullandım, ya da 10mm akustik sünger. Yumurta süngerler ancak pro kabinlerde ya da büyük bas kabinleri yapıldığında bir işe yarıyor. DIY eşrafı genelde zift kullanıyor ama high-end markaları gerçekten de kullanmıyor. Belki de gerek görmüyor, adam kabinin içine aktif karbon kömürü koymaya kalkınca zifte gerek kalmıyordur Ben istediğim gibisini bulamadığım için kullanmadığımdan etkisi hakkında pek birşey diyemiyorum, olumlu da olabilir olumsuz da. Açıkcası bu konuda biraz deneme-yanılma yapman lazım, özellikle TSE'nin sitesinde akustik sönümleme oranları vardır, malzemeye göre istediğin oranda akustik malzeme kullanabilirsin. Kabinin iç köşelerini oldukça yuvarladığından işin kolaylaşacaktır. Elyaf kabin hacmini artırma etkisi yaratır, biliyorsun.

Crossover konusunda ise Ersoy iltifat etmiş bana, asıl daha önce sana tavsiyede bulunan Onur İlkorur arkadaşımız bu konuda çok tecrübelidir.

[hoparlör]

Bir ekleme daha yapayım, mümkün olduğunca kabin duvarını delmekten kaçınmanı tavsiye ederim, crossover bağlantılarını sadece hoparlör tarafında soketle yap, ya da doğrudan lehimle. Kabin duvarındaki metal malzeme rezonansı değiştirebilir. Açıkcası ne kadar az bağlantı noktası varsa o kadar risk azalıyor, ilk yaptığım kabinlerde herşeyi soketli yapıyordum, sanki hergün teknik servise girecekmiş gibi. Test kabinlerinde olabilir ama artık bitmiş işlere sadece risk katıyor bence.

[N5K3G]

Aslan pençesini ne yazıkki temin edemedi. Çok aradık ama malesef buladık. Şimdilik bu yolla devam edecek. Nasılsa değiştirmek elimizde. Zaten mdf yi fazla zedelemeden halledilmeye çalışılacak. Eninde sonunda bir pençe teknolojisi gelecektir buralara. Düşünüp göndermeyi teklif etmeniz çok hoş çok teşekkürler

[hoparlör]

Sevgili arkadaşlarım,

İstanbul'un göbeğinde bile maalesef her istediğinizi bulamıyorsunuz. Sonra bir bakmışsınız iki adım ötede fabrikası var. Maalesef buna rağmen marangozlar marangozluk, elektrikçiler elektrik işini bilmiyorlar. Kaliteye olan talep maalesef insanların ekonomik düzeyi düştükçe de azalıyor ama bazı konuların da ekonomisi ile alakası yok, titizlik, düzgün iş yapma, işin hakkını verme ile ilgili. Bu aslan pençesi denilen şeyi İngilizce adıyla bilip de anlatamamak çok zor oluyor. Bizim ortalama marangozun bile bilemediği ama hayatında ilk defa eline freze alıp hoparlör kabini yapmaya kalkan Avrupalının bile öğrenip yaptığı, sonrada İnternet sitesine koyduğu malzemeleri temin etmek de zor oluyor.

Sırf bu yüzden vida fabrikası, alümünyum fabrikası, ahşap toptancısı felan derken sanayinin içine daldık, dostluklar edindik. Gereğinde ihtiyacınız olan malzemeyi en azından karşılamaya çalışmak bence bir dayanışma gereğidir, bu projede de aslında projeyi yapan kadar tavsiyede bulunanlar da yeni şeyler öğreniyorlar. Her proje bir öncesinin aynısı bile yeni bir projedir, tıpkı bir ırmaktan akan suyun hiçbir zaman aynı su olmadığı gibi. Dolayısıyla katkı sağlanabiliyorsa ne ala...

Alıp göndermeyle ilgi tek sorun ise kargo maliyeti, 1 TL'lik malzeme için 7-10TL kargo sinir bozucu, ama birkaç şeyi birleştirirsek makul olabilir. Ya da doğrudan üreticiden alabilirsiniz.

[hoparlör]

Bu siteyi görmüşsündür ama varken tekrar fotoğraf çekip göndermiyorum.

http://www.troelsgravesen.dk/cabinet-damping.htm

Koyun yünü belki oralarda ucuzdur, eski yorgan döşeklerden çalabilirsin evdekilerden habersiz:) Ben böyle eski birkaç yastık kullandım iyi oldu...

Ama bitumen denilen 4mm zift tabakasını bu adamcağız çok öneriyor. Çatı izolasyon malzemesi olarak nalburlarda var, ama oto sanayiinde kullanılan tipleri daha kaliteli olabilir. Dediğim gibi henüz denemedim ama düşünüyorum.

[miriel]

hoparlörlerin montajı için alyan başlı metal vida tercih ettim.Ahşap için bulamadığımdan üstteki iki hoparlörün vidalarını somonla (somunu mdfye gömerek ve yapıştırarak) , en alttaki hoparlörü ise dubelle montaj etmeyi düşündüm.

Resim 340a.JPG

Resim 341a.JPG

Hoparlör ve crossover arasındaki bağlantıyı saplama olarak kullanmayı düşündüğüm bu aşağıdaki vidalar ile yapmayı düşünüyorum.MDF yi delerek vidanın yarısı kabinin içinde yarısı dışarda (kabinin altındaki bazalı bölmede) kalacak şekilde,iki somun ile MDF ye sıkıştırarak sabitlemeyi ve içten dıştan birer somunla da soketleri sıkıştırmayı düşündüm.


Resim 342.jpg

Emeğini saygıyla izliyorum.

Bazı tavsiyelerim var.

Sakın hoparlörleri sabitlemek için bu plastikleri kullanma.Çünkü zamanla çatlar ve vibrasyona sebep olur. Onun yerine kolaylıkla ulaşabileceğin bir malzeme var.

Metal metrik 4-5-6, içine diş çekilmiş, kenarlarından ahşaba saplanan çentikleri olan bir malzeme. Marangozlar buna aslanpençesi diyorlar. Ben çok kullandım.
Çok sağlam ve ucuz çözüm.

Eğer bulamazsan bana kargo adresi yolla sana temin ederim.

Çok teşekkür ederim,ilerde gevşemeyle titreşim oluştuğunda,yani bir problem olduğunda,değiştirme zorunluluğunda mecburen bulacağız artık aslan pençelerinden.
Hoparlör kağıdı hafif olduğundan titreşimi de az oluyor,dubellerde plastik şekil değişimi olmadığı takdirde herhangi bir problemde ortaya çıkmayacaktır.Yaklaşık 100 hz altından kırılarak filtrelenecek,böylece aşırı titreşim olmayacak.İlerliyen vakitlerde belli eder kendini zaten,burdan sizi bilgilendiririm:)

Keçeyi özellikle zift tercih ettim çünki birkaç yerde de görmüştüm.Bu linkteki projeyide incelemiştim.Mantıken düşündükmü biz hoparlörden çıkan ses dalgalarını kabinin içinde sonsuz parçalara bölmeye çalışmıyormuyuz ? Yani yok etmek,absorbe etmek.Böylece kabini sonsuz bir odaymış gibi hissettiriyoruz.Bu yüzden önce geniş aralıklı elyaflarda dalgaları kırdıtıyorlar,sonra kalan küçük dalgacıkları keçede iyce süzüyorlar,bu süzüntü dalgaları zift gibi yumuşak bir yüzeyde son olarak absorbe ediyorlar,arta kalanlar da MDF ye çarparak bize çınlama hissini ve sert alt frekansları veriyor.
Böyle bir mantık kurdum ben bu izolasyon olayına.Fiziksel olarak başka bir sonuç çıkaramadım.

Gökhan hocam kabin içi bağlantı soketleri resimde gözüken vida somun bağlantılarından ibaret.Hoparlör giriş terminallerini leyimlemeyle yapmayı düşünüyorum.Crossover bildiğimiz üzere kabinin alt baza kısmında olacak.Yani kabinin iç hacminde düzensizlik yok.
