[the_cantan]

iyi. malzemelerin uç noktalarını kullanıp devreyi oluşturmak daha iyi. sonuçta devre yollarınında bobin gibi olmasada enduktif bir cevabı vardır. en iyisi olmayan ya da kısa devre yollarıdır. adı ustunde point-to-point bağlantı uzay montajı önerilen bir çalışmadır. çalışsın dert değil. ama çalışmazsa uğraş dur. yalnız uyarayım 300V için HT yollarını ve kablolamasına dikkat edin. tedbiri elden bırakma!!

[DepresifKedi]

Selamlar...
Dün 9 pinli soketlerin siparişini verdim sanırım pazartesi filan elime geçer. Bugün de kutu için bir kaç yer dolaştım ostim'de. Büyük işlerle ugraştıkları için küçük işlerle ilğilenmiyorlar, en son girdiğim yerde amca durumdan anladıda yardımcı oldu. 2mm'lik sactan 40cm eninde 21cm genişliğinde 5 cm yüksekliğinde bir kutu yaptırdım. Kaba taslak şekilde. Cumartesi olduğundan dolayı çalışan arkadaşların mesaileri bitti, pazartesi günü tekrar gidip delik actıracagım yerlerin ölcüsünü verip,son rütüşleri yaptırıp alacagım. Bakalım umarım bu kadar emeğe değer yaptımız şey. İlgilenen arkadaşlara tekrar'dan teşekkürler eder İyi günler dinlerim Murat.

[Icarus]

Bu arada 1-2 not
a) Fişi çektikten sonra devreyle oynamadan önce elektrolikit kondansatörleri mutlaka boşalt
b) Devre çalışırken yapacağın ölçüm / oynamalarda sadece sağ elini kullan ve sol elinle hiçbir şeye dokunma + tutunma (Solak bile olsan gene sağ elini kullanacaksın)
c) Devre çalışırken yapacağın işlemlerde, mümkünse evde tek başına olma.
d) parmak uclarınla çalış, çünkü avuç içinden çarpılırsan o kabloyu bırakamazsın.

[DepresifKedi]

Selamlar...

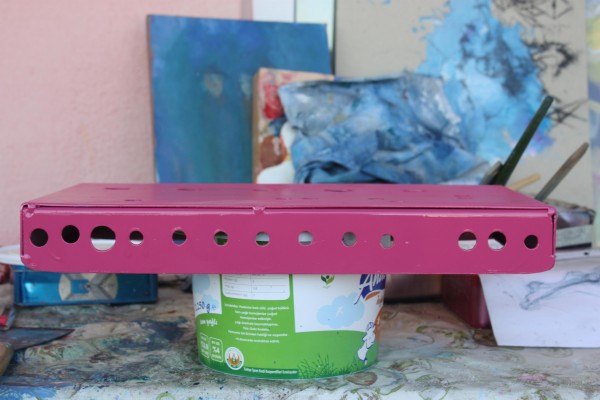

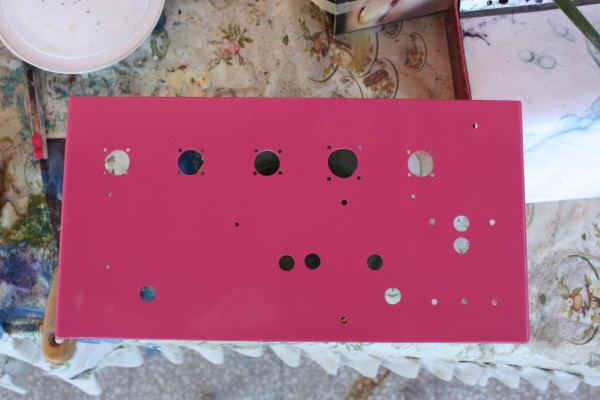

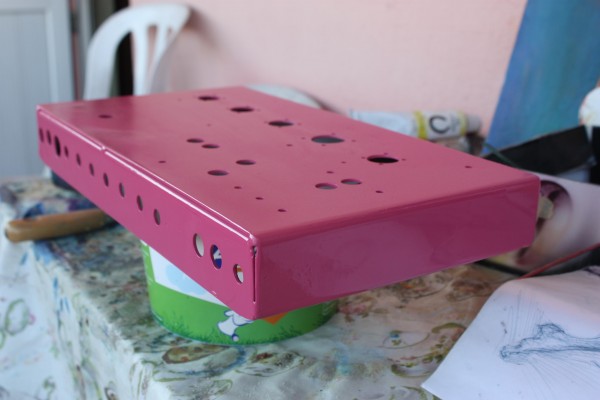

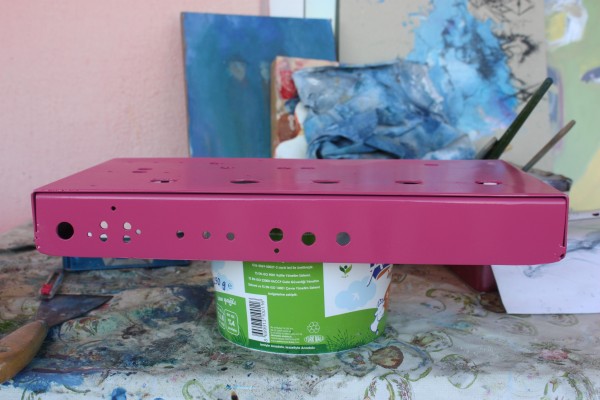

Bu gün kutuyu almaya gittim. İki gün önce de yazdığım gibi büyük işlerle ugraştıkları için küçük işleri pek sallamıyorlar. Yaklaşık 3 saat orada deliklerini delmeyle ugraştım. Metal ve sanayi tipi aletler ile hiç çalışmadığım için, kutuya acemi eli deydiği biraz belli oluyor sanırım Dış ahşap kutu'da siyah ve kirli krem rengi vinlex deri kullacağım için kasa rengini biraz canlı bişiler seçeyim dedim ve alüminyum kasayı da fuşya renğine boyadım. Umarım hepsi güzelce uyum sağlar. Benim hoşuma gitti, umarım sizler de beğenirsiniz.

[hamist]

Kenarlara kaynak (punto) yerine vida kullansaymışsınız keşke.
Artık gelecek sefere el alıştıktan sonra daha iyisi çıkar ortaya.

[DepresifKedi]

Abi katılıyorum haklısın punto'lar benim de hoşuma gitmedi ama dediğim gibi acemilik

[hamist]

Abi katılıyorum haklısın punto'lar benim de hoşuma gitmedi ama dediğim gibi acemilik

Montaja başlamadan bir kağıt üzerine delikleri işaretleyerek şablon çıkarırsanız,
daha sonra bir aliminyum yaparak kenarları kamufle edebilirsiniz.
Böylece durumu kurtarmış olursunuz,
yoksa her baktığınızda müzik keyfiniz olumsuz etkilenir.

[DepresifKedi]

Sırada trafoyu sardıkmak kaldı abi. Trafo'da elime geçsin sadece ön kapak için ince bir alüminyum kullanarak montaj sırasında ufak oynamalar yapayım diye düşünüyorum. Birde dikkat ettiysen abi pre-amp için normalde 6 adet potansiyometre için yuva olması gerekiyordu ben ise 1 tane fazla'dan açtım. Aklımdaki düşünce ise trafoyu sardırırken ras32 ve ya ras10 için uygun voltaj ve watt'ta çıkış yaptırıp power-amp olarak ras10 ve ya ras32 ( farklı uyum sağlayacak önerilerinizi de önemle beklerim tabi) kullanmak. Ayrıyetten bir adet arka kısıma DTDP switch koyup cıkış olarak sadece pre-amp olarak kullanma (mixer ve ya herangi bir power-amp'a sürmek için bir çıkış) ve ya içerisinde kendi power-amp'ını kullanma (power-amp olarak RAS32 var kafamda) olanagı koymayı düşünüyorum. Ne dersin abi?

[hamist]

Sırada trafoyu sardıkmak kaldı abi. Trafo'da elime geçsin sadece ön kapak için ince bir alüminyum kullanarak montaj sırasında ufak oynamalar yapayım diye düşünüyorum. Birde dikkat ettiysen abi pre-amp için normalde 6 adet potansiyometre için yuva olması gerekiyordu ben ise 1 tane fazla'dan açtım. Aklımdaki düşünce ise trafoyu sardırırken ras32 ve ya ras10 için uygun voltaj ve watt'ta çıkış yaptırıp power-amp olarak ras10 ve ya ras32 ( farklı uyum sağlayacak önerilerinizi de önemle beklerim tabi) kullanmak. Ayrıyetten bir adet arka kısıma DTDP switch koyup cıkış olarak sadece pre-amp olarak kullanma (mixer ve ya herangi bir power-amp'a sürmek için bir çıkış) ve ya içerisinde kendi power-amp'ını kullanma (power-amp olarak RAS32 var kafamda) olanagı koymayı düşünüyorum. Ne dersin abi?

İhtiyaçlar oranında gelişir her şey,
o nedenle kurgu size kalmış bir şey.

Ancak o ölçüler içinde RAS32 ye yer bulmak çok zor gibi,
zira RAS32 trafo (min.100W) ve soğutucu ile bir hayli yer ister.

[DepresifKedi]

Sogutma sistemini farklı bir şekilde çözmeyi düşünüyorum hamit abi. Ras32a konusu altında yazmayı daha dogrusu sizlere sormayı pilanlıyordum lambalı pre-amp'dan zaman bulamadım.
Peltier diye bir madde var abi.Kısaca anlatmak gerekirse enerji uygulandıgında 1 yüzü cok yüksek derecelere cıkıyor diğer yüzü ise cok düşü derecelere iniyor,hatta geçmiş zaman da ürünü araştırırken bir form sitesinde denk gelmişti bir arkadaş amd işlemci de kullanmış işlemci ile direkt temas ettirmiş ve işlemci -2 -3 derecelere inmiş sistem gene stabil sıcaklığın altında oldugundan dolayı kilitlenmiş. 2 versiyonu var 12volt ve 24 volt ile çalışan P-N-P yapısında bir madde.İki seramik tabaka arasında bulunuyor bu yapı. Watt'ı ne kadar artarsa soguk-sıcak değerler ona göre değişiyor. Araştırdığım kadarıyla bir iki olumsuz yanı gözüme çarptı. Sistem üzerinde direkt elektrik kesildiğinde yüzeyler yer değiştiyor(sıcak kısım soguk,soguk kısım sıcak oluyor.) ve ani ısı değişiminden dolayı nem oluşuyor fakat bunuda sogutucu bir plaket,fan ve elektronik cihazlardaki nem emici madde ile halledebiliriz diye düşünüyorum veya yakın yüzeylere sünger kuyop 2 sogutucu plaket arasına koyabiliriz. Boyutları ise 3-4cm2 civarı. Düşüncem gerektiği gibi yapılırsa eğer iş görebilir abi?
