Şimdi inancın mesajını okuyunca öğrendim. Çok geçmiş olsun hocam. Çok iyi dinlendirin kendinizi. İyi bakın kendinize. Tekrar tekrar geçmiş olsun.

[e_cag]

Valla Hoparlör hocamın iş güç yoğunluğuna yormuştum bu haftaki sessizliğini, keşke öyle olsaymış. Geçmiş olsun.

İlk sayfa kendinyapçının hoparlör yapma kılavuzu olmuş, hem de resimli. Harika olmuş gerçekten.

[miriel]

İlk sayfa kendinyapçının hoparlör yapma kılavuzu olmuş, hem de resimli. Harika olmuş gerçekten.

teşekkür ederim e_cag

[miriel]

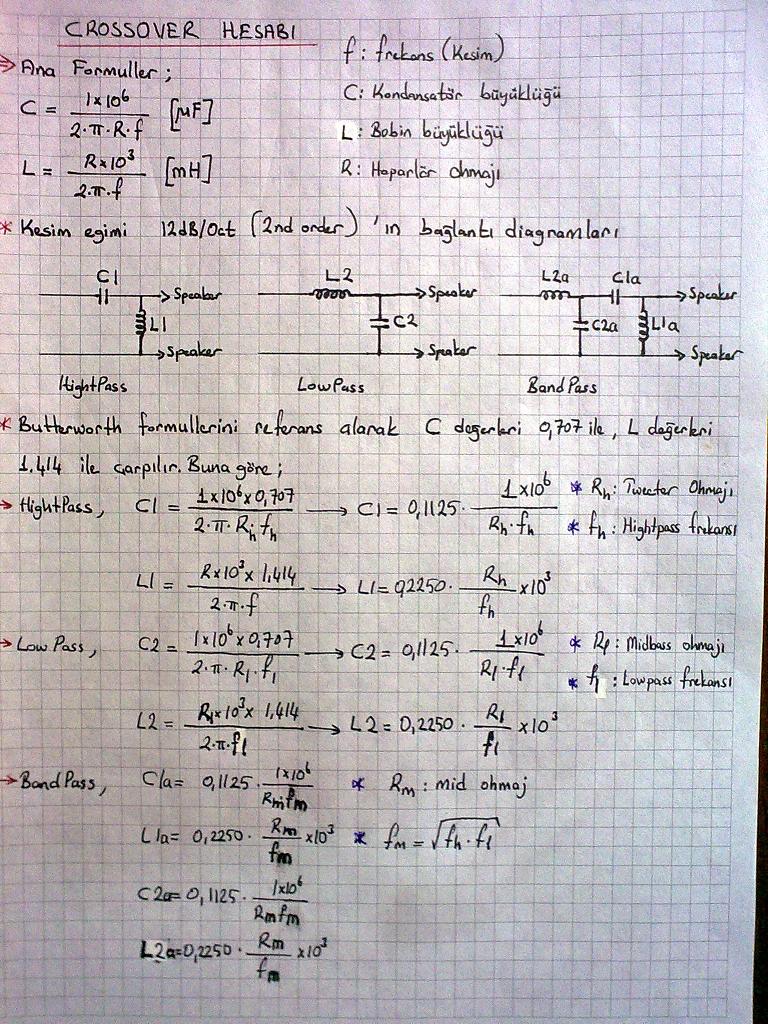

Crossoverda kondansatör ve bobin hesabı belirli iki formulle hesaplanıyor,
6dB/oct kesimle direkt bu formulü kullanıyorken 12dB/oct kesimle formulleri belirli bir katsayı ile çarpıyoruz.
f,kesim frekansı
pi = 3.14
R = hoparlör frekansı
Ana formuller ;

C = 1 x 10^6 / 2 x pi x R x f [mikrofarad]

L = R x 10^3 / 2 xpi x f [milihenry]

Bağlantı diagramları ;


Butterworth e göre C2 yi 0.707 ile çarpıyoruz ve L2 yi de 1.414 ile çarpıyoruz.

Yani devrelerdeki ,
hightpass;
Rh,tweeter ohmajı
fh,hightpass kesim frekansı

C2 değerleri ; C2= 1 x 10^6 x 0.707 / 2 x pi x Rh x fh

L2 değerleri ; R x 10^3 x 1.414 / 2 x pi x fh

Bandpass;
Rm,mid ohmajı
fm=karekök flxfh
fl,lowpass kesim frekansı

C2 değerleri ; C2= 1 x 10^6 x 0.707 / 2 x pi x Rm x fm

L2 değerleri ; R x 10^3 x 1.414 / 2 x pi x fm

Lowpass;
Rl,midbass ohmajı
fl,lowpass kesim frekansı

C2 değerleri ; C2= 1 x 10^6 x 0.707 / 2 x pi x Rl x fl

L2 değerleri ; R x 10^3 x 1.414 / 2 x pi x fl

oluyor.
Biz sadece hightpass ve lowpass değerlerini kullanacağız.
Tweeter hightpass 4500
Mid bandpass 700/4500
Midbass 150/700

kesimlerini yapacagız.

[miriel]

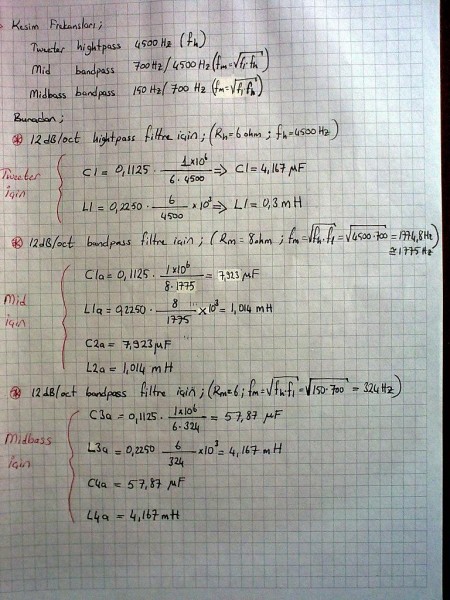

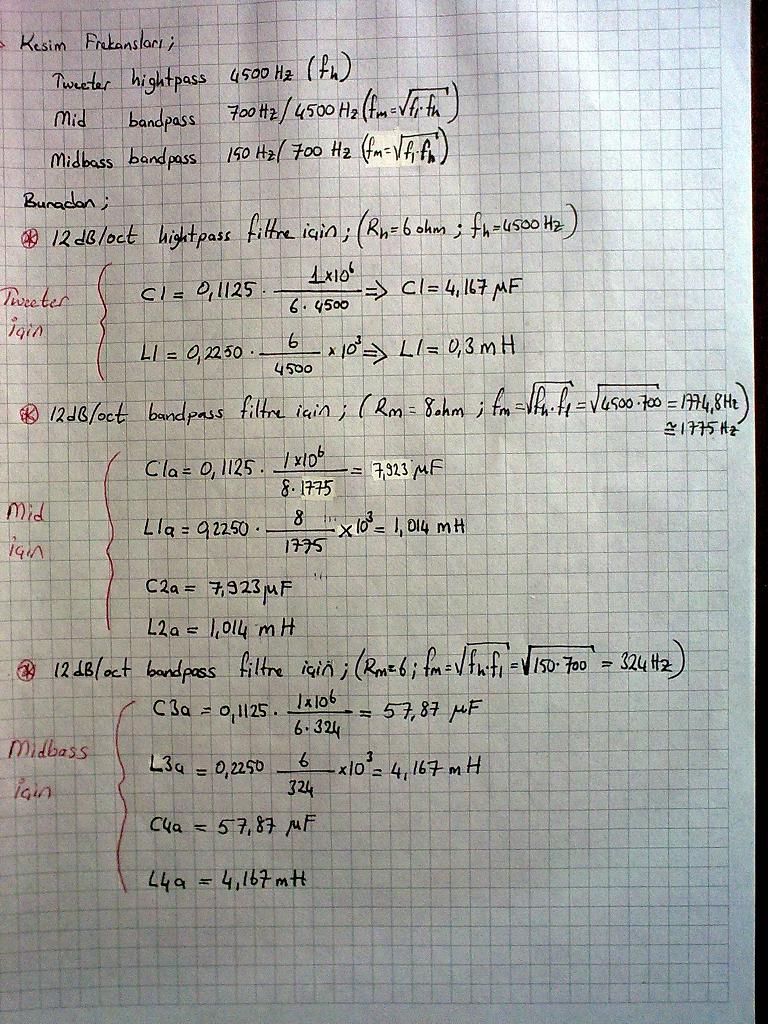

Değerlerin hesabını yaptım,artık malzemeleri alıp devreyi yapmak kaldı...

tweeterin filtresi hightpass için,
C1=4.167mikrofarad
L1=0.3mH
Midin filtresi bandpass için,
C1a=7.923mikrofarad
L1a=1.014mH
C2a=7.923mikrofarad
L2a=1.014mH
Midbassın filtresi bandpass için,
C3a=57.87mikrofarad
L3a=4.167mH
C4a=57.87mikrofarad
L4a=4.167mH

Bu değerlere en yakın parçaları seçip alıcaz artık,bobin sarımlarını kendim yapacağım.sadece kondansatörler alınacak.
Devrelere ek olarak RC düzeltici devre eki de yapılabilir.

[hoparlör]

Güzel gidiyor

Asıl şimdi mesele başlıyor, pratikteki bobinlerin hesaplardakileri tutması gerekiyor. Ama bunu da başaracağından eminim.

Kondansatör bulma konusunda yardımcı olabilirim, hatta Ersoy da yardımcı olabilir sanırım.

Bu arada geçmiş olsun dileklerinde bulunan tüm arkadaşlarıma teşekkür ederim, sağolun.

[miriel]

Hocam sağolun,ben buralarda biraz dolaşırım piyasayı.Fiyat öğrenmek veya alışveriş edebilmek için güvenilir bir adres verebilirmisiniz ?

[hoparlör]

Bu konuda iki seçeneğin var.

Birincisi piyasadan bildik malzemelerden seçip kullanmak. Daha ucuz bir yöntem, sonuçlar da kötü değil açıkcası. Örneğin Çemen Arda Gül'ün sitesi veya Batı Elektronik gibi siteleri deneyebilirsin. Özellikle Karaköy'de Batı Elektroniğin vitrini bu çil çil sarı kondansatörlerle dolu, farklı ithalatçılarda da var bu aralar.

İkincisi ise audio grade özel kondansatörler kullanman. Bu tabiki pahalı ama en kaliteli yöntem. Yurtdışından getirtebileceğin gibi extreme-audio gibi yerel firmalarımızda da çeşitli markalarda bulunuyor, belki adisa'da da vardır. Ankara'da Jantsen'in de br temsilcisi vardı ama ulaşamamıştım.

[miriel]

kondansatör değerleri, 1 / 1.5 / 2.2 / 3.3 / 4.7 / 6.8 / 10

Benim ihtiyacım olan 4.167 değerine 3.3 ve 1 değerindeki iki kondansatörü paralel bağlayarak 3.3+1=4.3 şeklinde en yakın değere ulaşabiliyorum.

İhtiyacım olan bir diğeri, 7.923 değerine 4.7+3.3=8 şeklinde yine iki paralel kondansatör bağlantısı ile en yakına ulaşabiliyorum.

Fakat 57.87 değerine nasıl ulaşacağım?10 mikrofaraddan yukarıda polyester kutupsuz kondansatöre rastlayamadım hocam,nasıl yapıcaz ?5 tane de paralel bağlanmazki

[hoparlör]

http://www.parts-express.com/pe/pshowde ... -950&DID=7

Olması gereken bu ama görüyorsun ki ucuz!! sayılacak fiyatlar dahi biraz yüksek kalıyor.

Maalesef bu değerleri piyasadan kutupsuz kaliteli elektrolitik kondansatörlerle tamamlamak durumundasın. Ya da en fazla 5 tane kondansatörü paralel bağlamak zorundasın.

Bu sarı kondansatörlerin tipini seviyorum, ama sonuçta bunların ses devreleri için değil güç devreleri/sanayi kullanımı vs. için üretildiklerini unutmayalım.

Şu anda bulabildiğinin en iyisini kullan derim, birgün daha geniş bütçeyle gerekli düzeltmeleri yapabilirsin. Eğer dişe dokunur birşey Karaköy'de görebilirsem senin için yakalarım.
