[drhardware]

Şu ana kadar olan tüm mesajlar forum hatası yüzünden kayboldu, ekranımda kapatmadığım bir pencereden alınan görüntüyü şimdilik buraya ekliyorum. Tüm mesajlar görüntüde mevcuttur.
--Hazar



ZVN tersse en kötü ihtimalle layout değişir. Yollarda değişikliğe gerek yok. İleride ECC99 kullanılacak olursa, trafo ve LM317 nin direnç konfigürasyonu değiştirilip 12V6 yapılabilir.. Orta uçtan paralellemek bu layoutla epey zor.. ZVN işine bi daha bakmak lazım...

[drhardware]

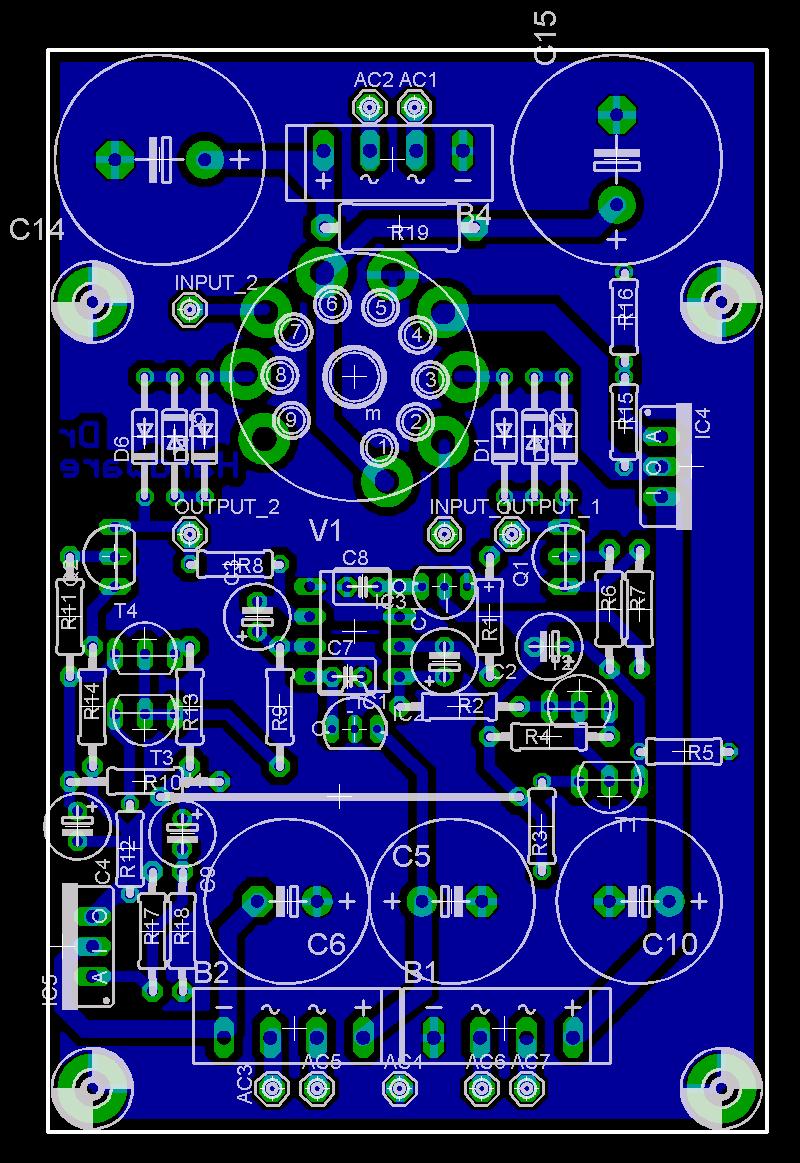

Kesinlikle öyle! ZVN ler ters... Eagle bunu hep yapıyor.. Yeni tanımladığım bir elemanın bacaklarını dizilişin tersi olarak veriyor.. Değişiklik PCB ye uyarlandı.. Uyarın için saol..;

[fixxxxxer]

Rica ederim, orta uçtan paralellemek gayet basit bi şekilde imkansızmış evet, benim kafa kısa devre yapmış bi ara size de teşekkürler uyarı için...

[the_cantan]

Dr. üstat eline sağlık. hem çalışmayı iyiye götürmek hem daha iyi yapmak gibi olmuş.
kafayı sağlama alayım azcık bakabileyim şemaya. Dr. tekrar eline sağlık.
Ozgun farnell malzmeleri gelsin onunla beraber soketi göndermeyi umuyorum.

[Hazar]

Eski mesajlar için konunun ilk mesajına bakın.
Konunun birkaç saat öncesine kadar tüm mesajları uçtu, akşam bir hal çaresi bakacağım ama nasıl olur bilmiyorum.

[supernova]

bu nedir ya çalışma almış başını gitmiş bikaç günde tebrik ederim herkesi dr özellikle çok uraşmışsın hakikaten!ben 1-2 gün giremedim nete doğru düzgün.burda da msjlar 4 adet gözüküo bişey yazılmamış die bakmıorum meğersem bi action olmuş biraz çok fazla sizin kadar teknik bilgm olmadığından fazla katkı yapamasamda bu çalışmada,başlangıçta biraz vesile olmam heralde çorbada tuz olmuştur tekrar elinize sağlık..fakat çizimde hala şu şasenin diğer yolları nasıl böle orantılı çevrelediğini,kapladığını (su gibi ) anlayamadım ve çizemedim bir türlü nese konuyu dağıtmayayım...kolay gelsin herkese

[the_cantan]

İnşallah sıkıntılar daha az olur.
Dr.
hocam benim trafoda 6.3V; 50V; 90V çıkışlar var. 50V çıkışı nasıl ayarlamalı ki 2x18 kullanabilelim. OPA2604 olsaymış iş daha iyi olurdu diyesim geldi.

[drhardware]

Valla 50v un bi 25v ara ucu olsa gayet kolay çözülürdü.. Lakin şu durumda biraz zor.

[maystor]

Sanırım şurada sorunun çözümü var
http://tangentsoft.net/elec/vgrounds.html
ingilizce ama umarım faydalı olur.

[drhardware]

Malesef bunun çözüm olabilmesi için PSU dizaynının değişmesi gerekiyor, ki açıkçası bu saatten sonra bir daha değiştirmeyi düşünmüyorum.
Ayrıca bu sadece bir kişilik bir çözümdür, oysa projeyi grçekleştirmeyi düşünen 4 kişi daha var! Herkese ayrı bir PSU dizaynı mı yapılması gerekiyor bu durumda?
