peki geri kalan malzeme listesi doğru mu? bazı kondansatörlerin ve dirençlerin yanına hammaddesini yazmadım.kaç ohm yada kaç farad olduğunu söylesem doğru direnç ve kondansatörü alabilirmiyim? sıkıntı yaşamayalım sonra

[zunda]

sorun gözükmüyor o liste ile alabilirsin dirençler metal film olsun bulunmazsa karbon film olur kondansatörlerde degerleri söylemeniz yeterli olur farklı kapasitede üretilirler

[RM36CB]

kısa süre önce elimdeki hurdaya bi göz gezdirdim.(belki kullanırım çöpe atıp yazık etmediğim plaketler) eski bilgisayarımın hoparlör plaketi çıktı.sanırım bu plaket 1+1 oluyor.masaüstü bilgisayarımın yanında 1 hoparlerde açma kapama tuşu ses kısıp çoğaltma tuşu bulunuyor.diğer hoparlörde bu hoparlörün içinden besleniyor.

yine anlamadığımdan sormak istiyorum;

kart sağlam trafoyu bağladım.girişini bilgisayara taktım çıkışınıda bass hoparlörüme taktım fakat beklediğim gibi olmadı.hoparlörden bilgisayarda çalan müzikte çalmaya başladı.bass da çok az.önceden gümbür gümbür çalışıyordu.herhalde bu devre sıradan hoparlörler için.bass hoparlörü için uygun değil.

demem o ki.şu tda 2030 lu devreyi yaparız tamam da ya bu 1+1 devresi gibi olursa.valla bende anlamadan bu olur mu diyo soruyorum.amacım güzel bi 2+1 yapmak.tda2030 ile kapibara 5+1 yapmayı düşünmüş fakat yinede benim içimde bir ukte kaldı.yanlış yapmayalım kafam karıştı.

şimdi ben 2+1 yapmak için tda 2030 devresinden 3 adet yapmam gerekiyor 1i bass hoparlörü için diğeride kalan 2 hoparlör için.acaba doğru yolda mı gidiyorum?

[RM36CB]

TDA2052 olmaz malesef.
Niye derseniz TDA2052 yedi ayaklı bunlar beş ayaklı zaten datasheet'lerine bakarsanız epey farklı olduğunu görürsünüz.
Aslında bu pcb nin 5 tanesini yan yana basıp 5+1 ses sistemi yapmayı düşünüyorum ama topraklama bağlantılarını doğru düzgün nasıl yaparım onun derdindeyim.
TDA2030 düzgün elemanlarla ve bağlantılarla yapılırsa epey iş görür.
En azından 12V ile çalışan pek çok oto entegresinden iyidir.

[RM36CB]

şöyle bir yeni gelişme oldu.aslında hiç aklıma gelmemişti şimdi fark ettim

elimde laptop adaptörü vardı.forumun 2.el bölümünü gezerken gördüm.elimde olan fazlalık laptop adaptörü aklıma geldi.

220Vac-20VDC 4A olması lazım.(amperi tam aklımda değil.)

sanırım trafo işimiz çözüldü.kullanmakta hiç aklıma gelmemişti.elimde bulunan eski trafolarla çok uğraşacaktım.neyse sevindirici bir haber oldu


şimdi güzel bir devre yapabiliriz

[RM36CB]

Tek bas hoparlörünü olsa olsa tek kanal bir amplifikatör ve ondan önce bas frekansları geçiren bir filtre ekleyerek bas hoparlörü olarak kullanmak mümkün olur. TDA1562Q kullanarak yapacağınız tek kanal bir amplifikatöre bağlayıp münasip bir de mdf kabin yaptırarak en kötü ihtimalle az masrafla biraz hoşça vakit geçirmiş olursunuz. goofle'da TDA1562Q araması yaparak şema, baskı devre kalıbı, parça listesi gibi gereken tüm bilgilere ulaşabilirsiniz.

Sanırım problemi çözdüm.güzel bir 2+1 yapmak için öncelikle subwoofer yani TDA1562Q devresini daha sonrada 2 adet hoparlör için TDA2030 devresinden 2 adet yapmam gerekiyor.

birazdan TDA2030un malzemelerini almaya gideceğim.TDA1562Qnun malzeme listesi ve devre şemasını bulmam gerekiyor.

Adaptör 20Vdc 3A miş.1adet 1562Q ve 2adet TDA2030u beslemeye yeter mi

[RM36CB]

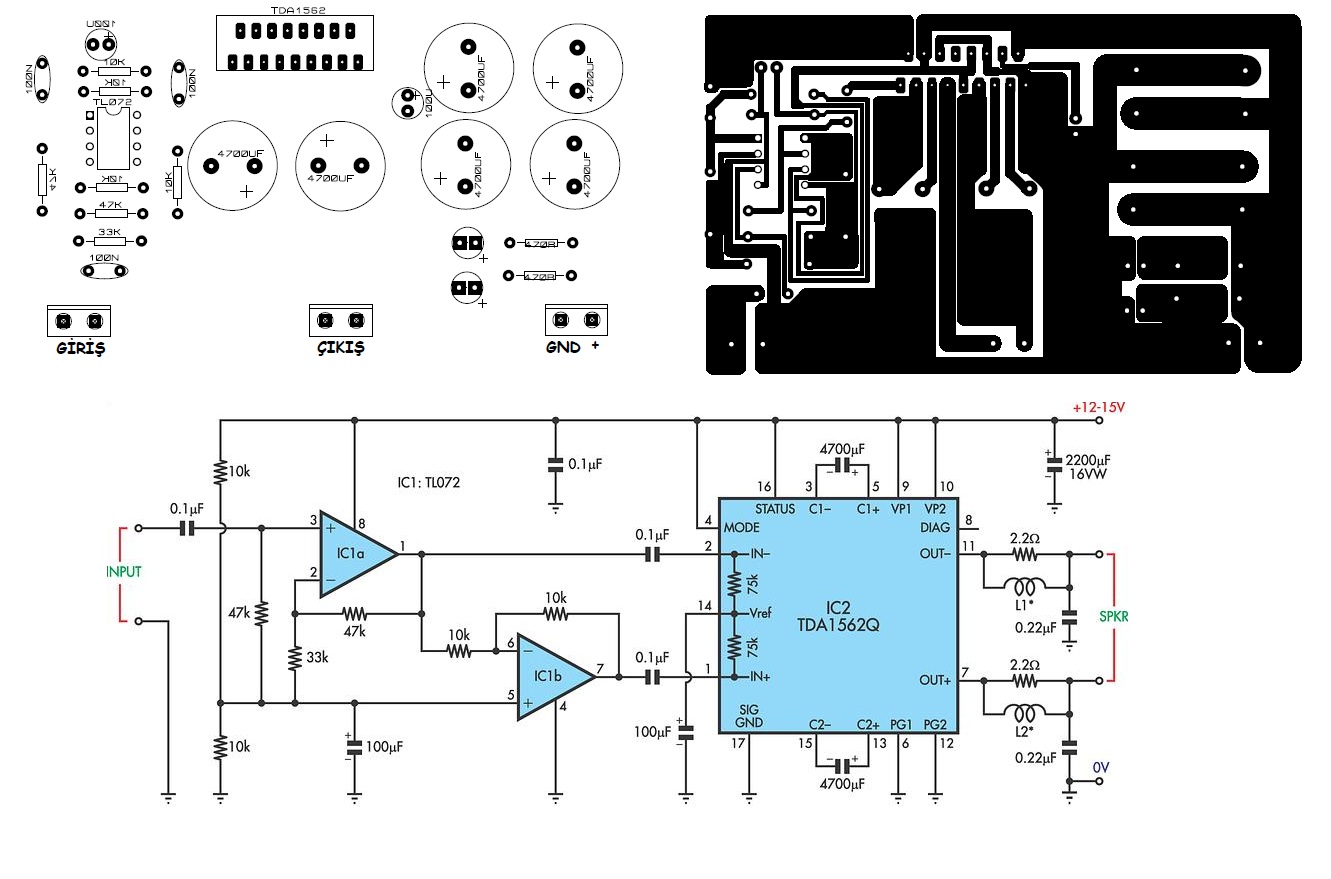

sizce nasıl TDA1562Q

[e_cag]

TDA1562'nin besleme gerilimi çalışır durumda 14.4V'u aşmamalı. 20VDC fazla. Beslemenin vereceği akım da tek başına 1562 için bile yetersiz ki yanına iki de TDA2030 bağlayınca sesi biraz açtığınızda beslemeden dolayı ses bozulmaya başlar. Onun yerine üç kanal 2030 yapmayı öneririm.

[RM36CB]

TDA1562'nin besleme gerilimi çalışır durumda 14.4V'u aşmamalı. 20VDC fazla. Beslemenin vereceği akım da tek başına 1562 için bile yetersiz ki yanına iki de TDA2030 bağlayınca sesi biraz açtığınızda beslemeden dolayı ses bozulmaya başlar. Onun yerine üç kanal 2030 yapmayı öneririm.

3 kanal derken 3 adet 2030 devresi yapacağım galiba.devre elemanlarını aldım ama 2 adet devre yapacağımdan her malzemeden 2 şer adet aldım.(devre içinde 2 adet olandan 4 adet).sağlık olsun 1 er adet daha alır toplamda 3 devre yaparım.

peki bass hoparlörümü 2030da çalıştırabilirmiyim.bilgisayar hoparlörünün 1+1 kartındaki çıkışlara bağladığımda bass çok kısıktı hatta muzik sesi bile geliyordu bass hoparlöründen.bu gibi sorunla karşılaşmayız değil mi?

[RM36CB]

220nF ve 100nF ın sanırım + ve - ucu yok.hangi ucdan lehimlediğimiz fark eder mi?
şuan lehimleme aşamasındayım sadece 2 adet 100nF 1 adet 220nF 1 adette 100pF kondansatör kaldı.bunlarıda lehimledikten sonra devre hazır.
