4780 için 40 v riskli gibi. belkide bu yüzden yandı...

[yigitguc]

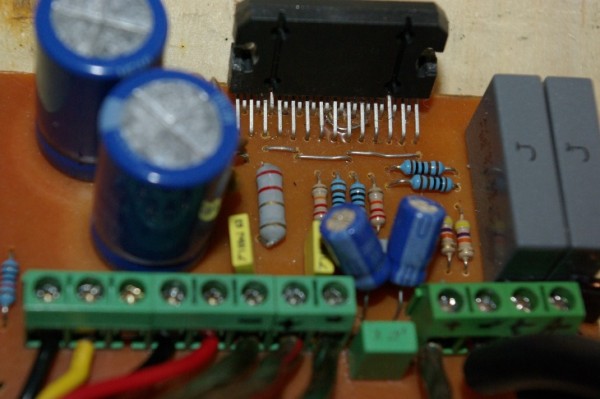

rahmetlinin fotoları..


[yigitguc]

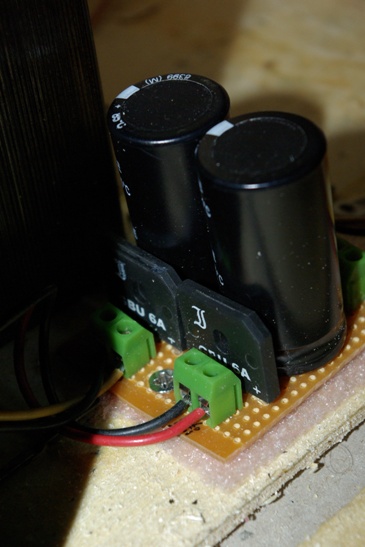

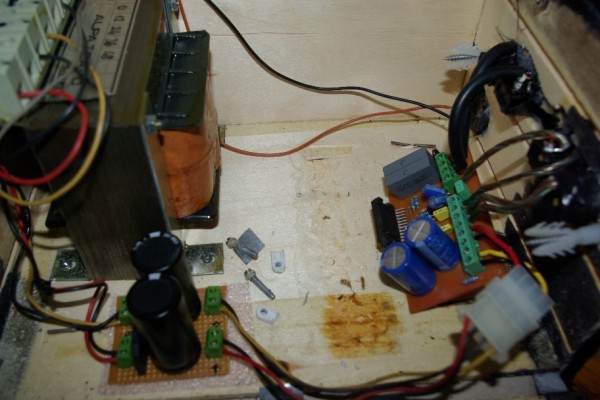

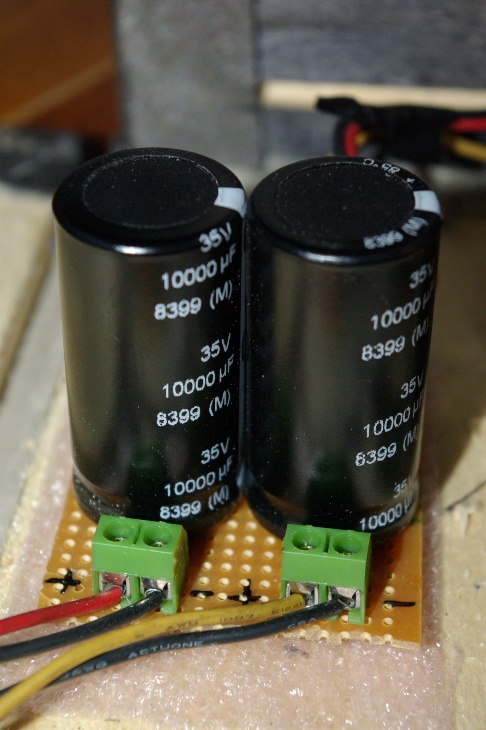

fotolara devam

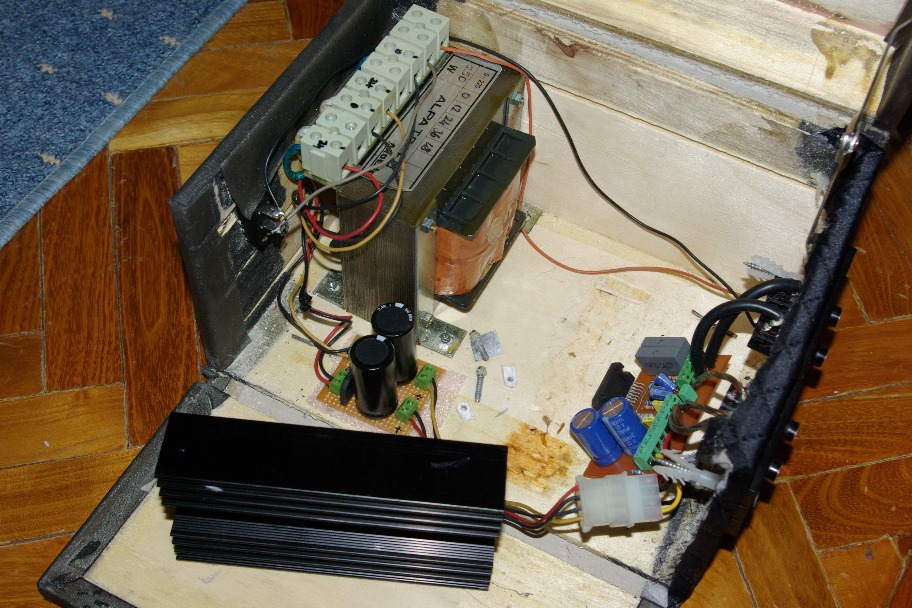

bu arada soğutucuyu alet bozulduktan sonra söktüm.yani bu yüzden bozulmadı.

[yigitguc]

avometre ile yaptığım ölçümlerde

1-trafo çıkışı ac 24v
2-besleme çıkış dc 31.5v
3-hoparlör çıkışı galiba offset diyorsunuz buna dc 32v

[yigitguc]

Sizi tanıdığımıza sevindik. Eminim sorununuzu bir şekilde çözeceğiz.

Amplifikatörü dinleme için kullanacaksınız, stereoya ihtiyacınız var, değil mi? Sadece amplifikatör kartına mı ihtiyaç var? Besleme, jaklar, kutu gibi detaylarla ilgili sorununuz yok anladığım kadarıyla.

Selamlar,

Emin

Edit: Unutuyordum; besleme +-40V idi sanıyorum. LM1875 için bu voltaj biraz yüksek. +-20V gibi olmalı kabaca.

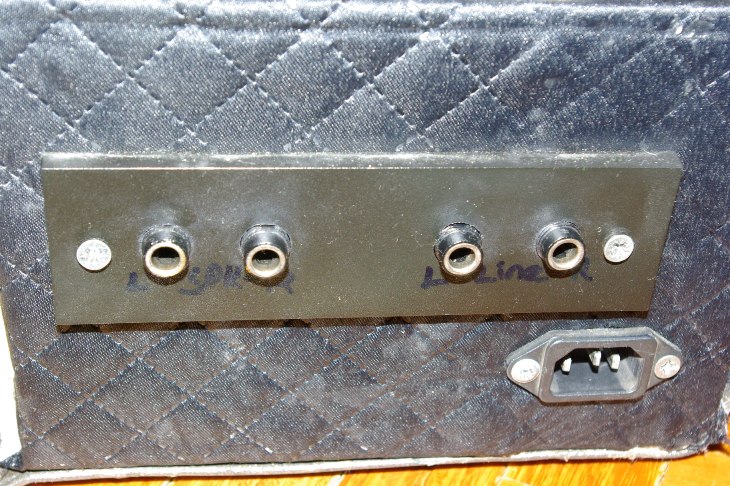

evet amplifikatörü müzik dinleme ve keyboardlarım için ev amplisi niyetine kullanacağım.tabiiki stereo ihtiyacım var.sadece amplifikatör kartı(ları)yeterli olacak beslemem jack yuvalarım trafom kutum herşeyim hazır.resimleri de attım zaten..

+-40V değilmiş yanlış hatırlıyormuşum yeni değerleri ölçüp mesaj attım..

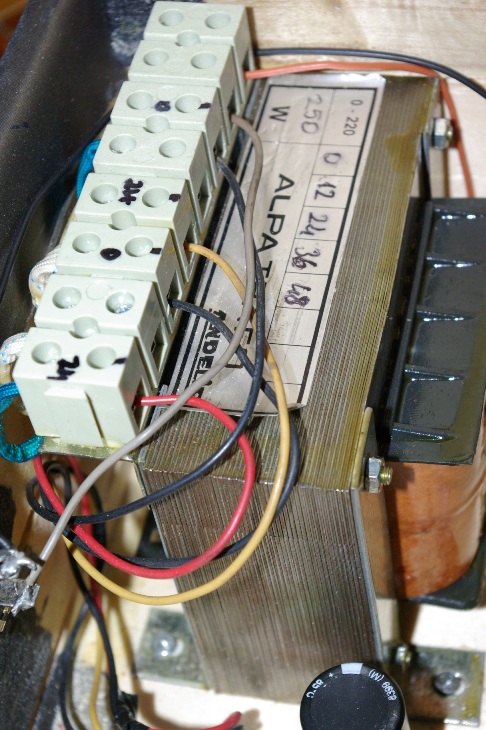

lm1875 için 12V ac yi doğrultsak versek olurmu? benim trafoda 18v ac yok.12-24-36 var.

[yigitguc]

4780 için 40 v riskli gibi. belkide bu yüzden yandı...

voltajı yanlış hatırlıyormuşum.yeni değerleri yazdım..

[yigitguc]

Kendi kullandıklarımı Karaköy'deki bir toptancının evime yakın bir bayiinden almıştım. Orijinal olduklarına eminim. İsterseniz alıp gönderirim. Arkadaşların da dedikleri gibi, pek yekün tutacak şeyler değiller.

edit: Pardon, sizin tamamlanmış devreye ihtiyacınız olacaktı. Doğrusu dediğim gibi, zamanımın darlığından dolayı pek faydam olmaz maalesef. Ama kendi kullandığım pcb'den basıp, montajı üstleneceklere gönderebilirim iş oraya gelirse.

elbirliği ile şu işi bir kotarsak çoook mesut ve bahtiyar olacağım.

[yigitguc]

Kendi kullandıklarımı Karaköy'deki bir toptancının evime yakın bir bayiinden almıştım. Orijinal olduklarına eminim. İsterseniz alıp gönderirim. Arkadaşların da dedikleri gibi, pek yekün tutacak şeyler değiller.

edit: Pardon, sizin tamamlanmış devreye ihtiyacınız olacaktı. Doğrusu dediğim gibi, zamanımın darlığından dolayı pek faydam olmaz maalesef. Ama kendi kullandığım pcb'den basıp, montajı üstleneceklere gönderebilirim iş oraya gelirse.

elbirliği ile şu işi bir kotarsak çoook mesut ve bahtiyar olacağım.

[yigitguc]

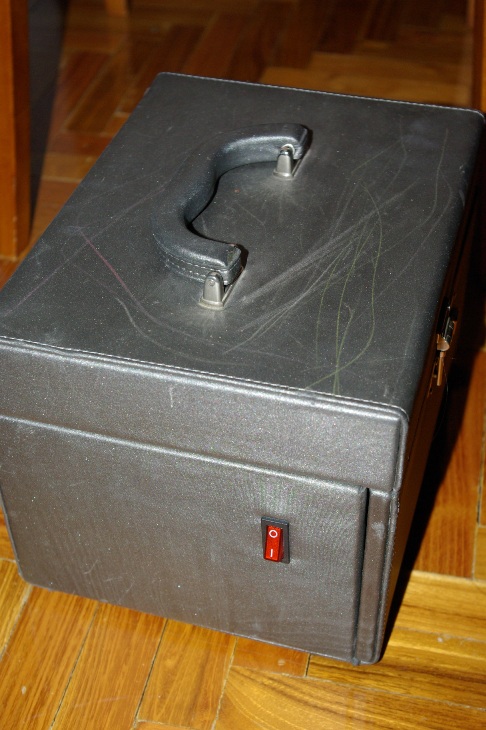

resimleri inceleyen arkadaşlar ilk diy projeme çok gülmüşlerdir eminim.eşimin makyaj kutusu idi o..

bu arada yeni projemde entegreyi yememek için soğutucuyu dıştan takacağım..

[e_cag]

Bence kutulama çok güzel olmuş. LM1875 4780 kadar ısınmaz. 2x12 Vac doğrultulursa kullanılabilir rahatlıkla ve epey headroom kalır. 8 ohm hoparlörlerle tam güç alamayabilirsiniz ama entegre ferah ferah çalışmış olur, sesine de olumlu tesiri olur tahmin ediyorum. Havada montaj da denenebilir.
