Anladığım kadarıyla Dr..akım sınırlaması olsun ister...Benim takıntım ise LM338K'nın..ateş
olarak..ya da rahatlıkla bir oto farını yakmasına rağmen ki..yaklaşık 5 amper daha da yüksek
bi akım'a cevap verebilmesi....en az...iki far hesabı..10 amper basabilmesi .......
bilmeyenler için bi açılım olarak oto farlarının üzerinde çoğunlukla 55-60 watt..ibaresini..
görürsünüz...int'te bi çok uygulama olmasına rağmen (benden de teyze oğlu'nun talebi olunca)
LM 338 in ...2-3.....hatta 4 tanesinin paralel uygulamaları dikkatimi çeker idi....di...de
LM338K'nın ..5$'lık..fiyatı ürkütüyordu...biraz araştırınca..LM338T'yi keşfettim..nefark var şu
an bilemiycem ama ayarlı mı?...ayarlı ..5 amp.mi?...5 amper(denedim basıyor..)fiyatı ne
derseniz..2YTL..civarı....bu bi DÜŞÜNÜLE....FİKİRLERİNİZ?....

[drhardware]

İlla ki,
Ben derdim akım sınırlaması ama ayarlanabilir cinsten akım sınırlaması. Bu özellikle de yeni dizaynların ilk denemelerinde ciddi koruma sağlıyor. LM317/337 de olabilir tabii hatta neden olmasın. Ama sanki 1A yeterli değilşmiş gibi duruyor!
LM338 konusuna gelince, bunların geneli sahte malesef.... Özellikle de 2YTL ye satılanları. Bir ara bizim Erhan TO3 lerini (LM338K) bulmuştu ve zannedersem onları orijinaldi.. Zaten JFET buffered GC besleme devresinde de onlardan kullanmak lazım. Yoksa 5A derken benim gibi 2A akım çekip sözde akım korumalı entegreyi yaktığınız gibi diyot ve trafonuza da zarar verisinz.

[e154]

Bir ara bizim Erhan TO3 lerini (LM338K) bulmuştu ve zannedersem onları orijinaldi.. Zaten JFET buffered GC besleme devresinde de onlardan kullanmak lazım.

evet hem national marka hemde ST marka buldum. gerçi ST lerde orjınal olmasına rğmen ben çalıştırmayı beceremedim ama nationlaller sorunsuz ve bir kaç ytl pahalı. ayrıca şu an itibariyle national lm338 T sinide bulmuş bulunuyorum fiyatı 3 ytl ~

[Dinozor]

Biraz sağlim kafayla düşününce Dr..haklı galiba...Kapibara...devre
hakikaten çok karışık....bizlerin yapması sorun değil de...eline yeni havya almış bi
öğrenci'nin bile becerebileceği sadelikte..bir şeyler planlamak lazım kanımca..
Aslında şöyle başlıklarla ilerlesek...örneğin...
1: sade,sağlam, kolay yapılabilir,cep yakmayan,
2:akım,gerilim ayarlı,
3:+/- çift voltaj,(bu elzem..kanımca)
4:digital panelmetre(v.metre,A.metre,ma.metre)
5:1-24V...en az voltaj aralığı...(hatta bana kalırsa 1-36V)
....gibi ilk aklıma gelenler...
şunu da düşünmüyorum desem yalan olur...voltaj ayarı..olarak potans..
yerine çok turlu komitatör..(bu işlere bulaştım bulaşalı..bu potlardan
nefret etmişimdir.)Şu an elimde 3-5 prof'ca sizlerin söz ettiğiniz
şu atteanutor..mu..ne...?..öyle birşeyler olmasına rağmen...bu mertler
den kendi çabamla yapmak da bi takıntı olarak bi kenarlar da durmakta..
Dr..Nasıl oluyo Allah aşkına ...
Hem ...sahte...hemde...Çatır,çatır...5 amper..basabilmesi..
bu sahte üretim yapan herifci0ğullarını da anlayabilmiş değilim...
o kadar..teknoloji...yüzmüş..yüzmüş..kuyruk..hesabı..bari gerçeğini
yapsalar...bendeki LM338T'ler nationel...

[drhardware]

5A basıyosa sahte değildir büyük ihtimal..
Ama belki 3. sınıfı olabilir. Ki bu durumda fazladan gürültü sahibi olursun o kadar!

[Dinozor]

Selamlar...Haklısın Dr...zaten bazı siteler de marka belirtiyor ya da "ORJ" ibaresi var...ki:
bluemavi.com'da .......(KDV..hariç)
LM338T=2.66YTL..LM350T=2.07YTL..LM350K=...6.8YTL...gibi ne idüğü belirsiz.....birde..
LM338K/ST..ORJ=7.56YTL.......LM338K/NATIONAL=4.5YTL...(bu ilginç)....
elektrodepo.com'da.......(KDV..dahil)
LM338T=3.22YTL....LM338K=5.57YTL...LM338K/ST=9.29YTL.....gibi..

[Dinozor]

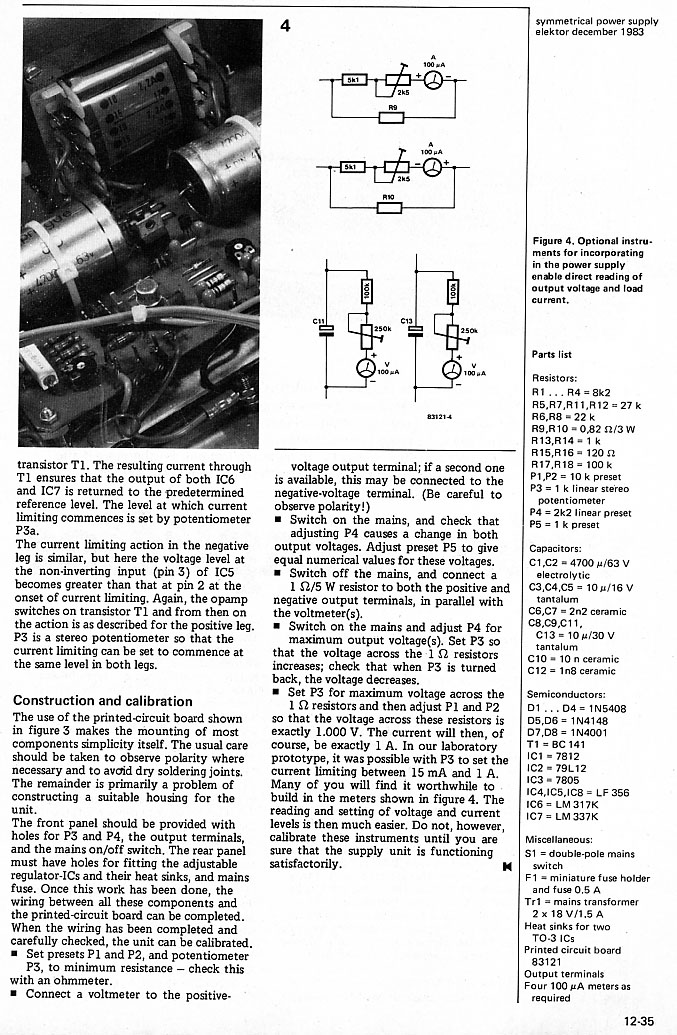

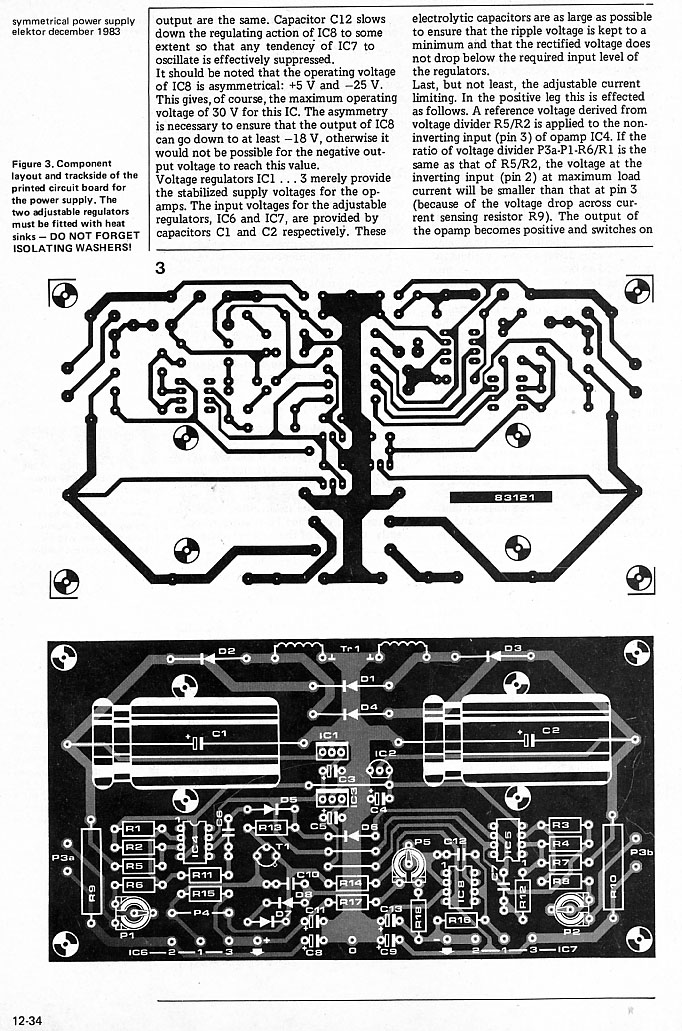

bu arada şu çiziktirilmiş devrelerden de gönderelim..kaybolmadan...
devreyi denedim mi?..hatırlayamadım ama güzel bi devre kanımca..
ne de olsa elektor...

[drhardware]

Yaw İbrahim hocam..
Yakınlarda bi yerde olsan üşenmeden gelip evine çöreklenecem! Bunu nerden buldun allasen?
Hayatımda hiç bööle bi dizayn görmedim. Hele elektorda asla!

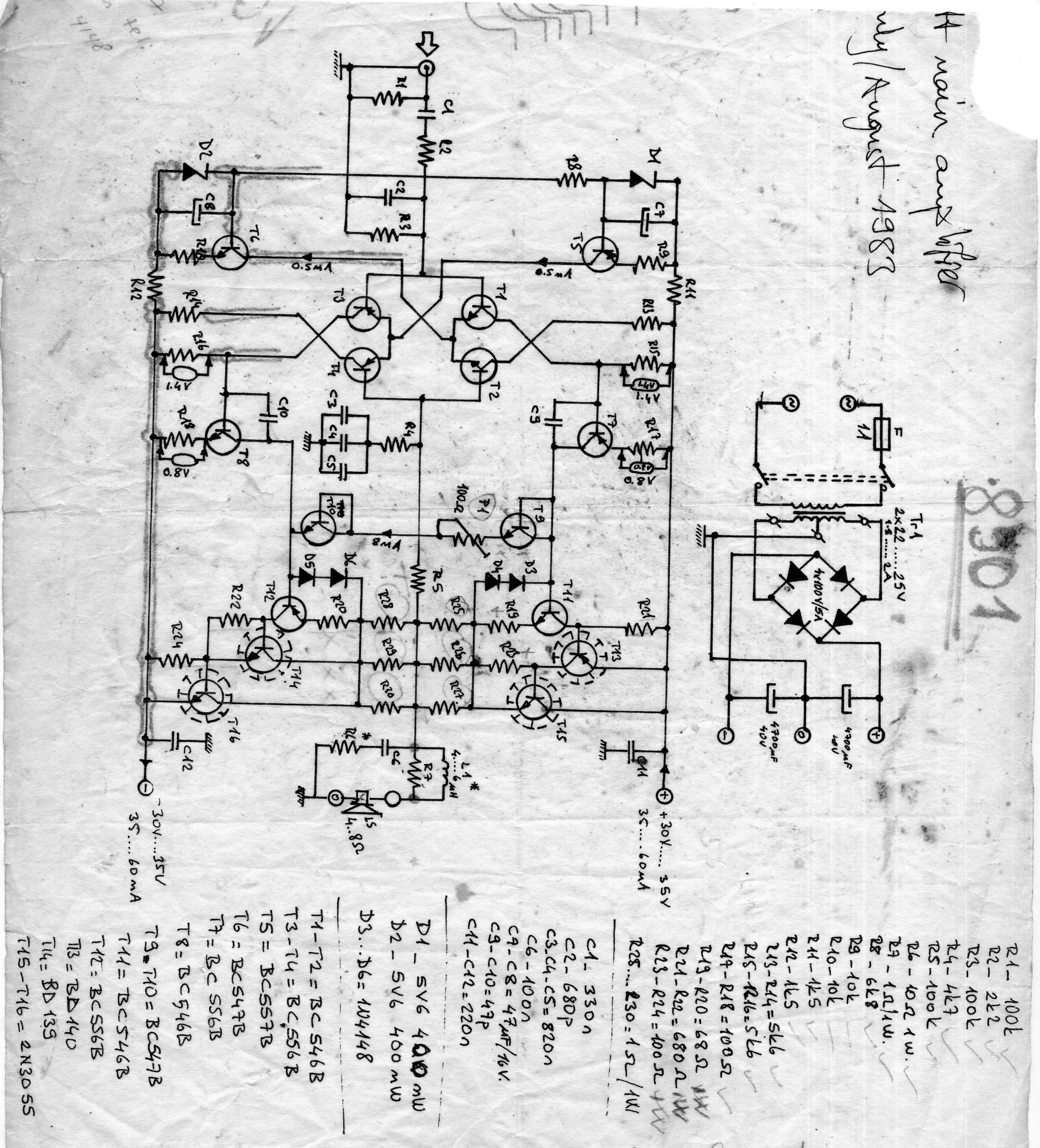

Kısa bi kritik yapalım hemen,
Giriş çiftleri PP yapıda ve aktif CCS leri oldukça şık.. Ama ben olsam zener yerine led kullanırdım.. Daha az gürültülü olurlardı. Ayrıca korkarım LTP için 0.5mA bias biraz az kaçmış.. Bizim JFET buffer gibi 5-6mA olaydı keşke..
VAS ve Bias adjust yerli yerinde. Denecek bişi yok.
Çıkış transistörleri ve çıkış sürücüleri olması gerektiği gibi. Zamanın gereği NPN komplemer kullanılmış.. O zamanlar PNP powerler çok yaygın değildi.
Dizaynır ya 4ohmda kullanmak ya da distorsiyonu azaltmak için besleme gerilimi düşük olduğu halde (~24 = 35v DC) paralel çıkışlar kullanmış. Çok güzel!
Bence simetrik beslemesiyle zamanının bir hayli ilerisinde, oldukça güzel bir dizayn.. Bir kaç küçük değişiklikle analitik bir ampli haline gelebilir. Ama şu haliyle bile pek çok "çağdaş" amplinin ilerisinde sesi olacağına eminim..
Başka ne cevherler var kenarda köşede çok merak ediyorum doğrusu...
