Yahu ben soğutucu ayarlayıp şunu yapayım derken sen bir de baskılı devre yapmışsın, valla bravo

Bu devreyi özellikle Class A çıkış katları için tavsiye ediyorlar, Bizzat Nico da önermişti. Malum Class A bu hum vınıltı vs. konusunda oldukça hassas, dolayısıyla devrenin şebeke gürültülerini baskılaması oldukça büyük bir marifet.

Ancak biraz değişikliklerle 2N3005'ler ile ya da TIP 142/147 darlington çifti ile de yapmak mümkün. +-70V sınırına kadar AB sınıfı çıkş katları için de rahatlıkla kullanılabilir. Ama hiçbir yerde chipamp'lar için tavsiye edildiğini duymadım. Denemek lazım ama bu besleme chipamp'ların ihtiyaçlarına ne derece cevap verebilir bilemiyorum, devre çıkışına 1000µ-2200µ arası birkaç tane low ESR kondasatör atılırsa olabilir geliyor. Class A yapısında devre boşta veya tam güçte aynı en yüksek akımı çekeceğinden devrenin AB sınıfının ani akım taleplerine cevap verebileceğinden kuşkuluyum. Bu yüzden çıkışına da biraz rezervuar kondansatörü koyup kullanmakta fayda var.

[e_cag]

Doğrudan chipamp dememiş Rod Elliot ama class AB için düşündüklerini, çıkışta daha büyük kapasitör ve devrenin giriş-çıkış voltajları arasındaki farkın arttırılması gereğini projenin (project 15)sayfasında "Using A Capacitance Multiplier Filter With Class-AB Amps" başlığı altında anlatmış. Lakin chipamp için zahmete değer mi, bilemiyorum Elliot "değer" demiş).

[hoparlör]

Sonuca kesinlikle değeceğine eminim, yoksa bu adamlar bu kadar tavsiye etmezlerdi.

Burada sorun şu, özellikle kaliteli kondansatör bulamıyoruz diyen arkadaşların sahte olmayan devre elemanlarını bulabileceklerini umuyorum. Ben TIP2955/3055 çiftini bulamadım, bulduklarıma da güvenemedim. Onları yerine, 15A'lik değil 25A TIP35B/36B çiftini buldum. Aslında fazla akım gerektirmeyen devreler için daha makul güç transistörleri kullanarak devreyi gerçekleştirmek mümkün.

Chipamp'lar için özellikle LM338 temelli regüleli beslemeler daha revaçta ama bu devre kullanılmaz değil. Sadece o kadar büyük akımlar çekilmediğinden güç kaynakları da Class A tasarımlarına göre çok daha makul olabiliyor.

Şimdi baskılı devre mi yapıcaz? Ne güzel delikli plakete yapacaktım, ama metal kılıf da bulamadım.

[e_cag]

Basalım!
Kart üzerinde çalışmaya devam ediyorum. İki tasarımdan biri karta doğrudan DC girmek için, diğeri (kendim için olan en azında) KBU08 8A köprüler kart üzerinde olacak. Son halini de gönderirim kartın.

[e_cag]

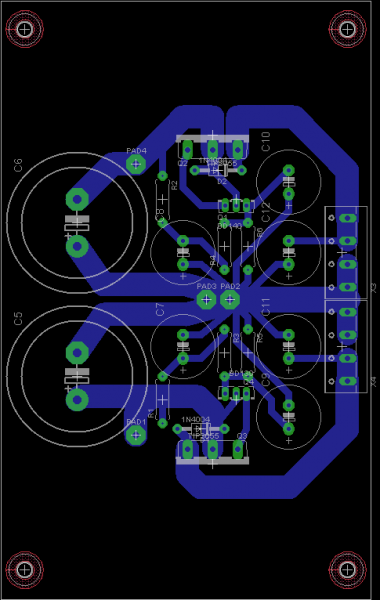

Biraz daha küçültülmüşü şöyle oldu:

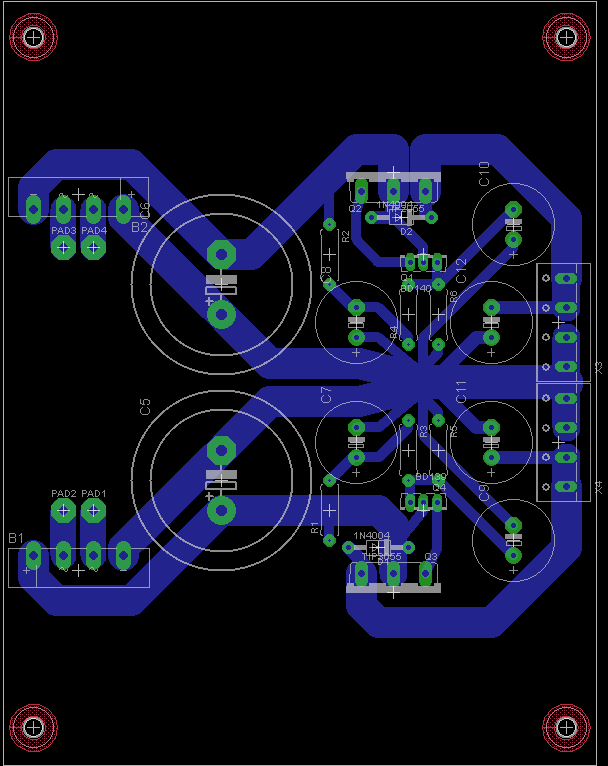

Ersoy sağ olsun beni 35A metal köprülerin kalitesi konusunda endişeye sek edince ben de 8A KBU köprülerle doğrultma yapayım diye düşünmeye başladım. O zaman da köprüler de kart üzerinde olmak üzere şöyle bir tasarıma geldim:

Böylece köprüleri de aynı soğutucuya bağlamayı düşünüyorum. Ayrıca BD139-140 için de küçük soğutuculara yer açtım. Kondansatörler 5.5 mm bacak aralıklı 13 mm çaplı, bolca bulduğumuz Nipponlara uygun boyda.

[Zagor]

' Cevaplar için teşekkür ederim. Aslında boş bir zamanda denemek lazım ne eksisi ne artısı var diye. Gerçi zaman yok ama hadi bakalım hayırlısı.. Çalışmalarınızı yakından takip ediyorum. Clas A ileride mutlaka ama mutlaka denemek istiyorum. Sizlere başarılar diliyorum. Kolay gelsin.

[hoparlör]

Emin'cim,

Birkaç değişik versiyonunu da buldum devrenin, ama biraz daha üzerinde çalışmak lazım. Baskılı devre yapmak daha mantıklı olacak gibi, en azından daha güzel görünecek. Ama zaman konusunda biraz daraldım, biraz sürecek gibi.

Özellikle chipamp'lar için KBU vb. köprü değil MUR860 gibi ayrık diyotları da kullanabileceğimizi unutmayalım. Hatta her diyota bir de paralel 100nF kondansatör bağlama gibi fanatizm ürünleri de var

[e_cag]

Ayrık diyotları da snubber kondansatörleri de adapte etmek sorun değil. Bunların dışında radikal değişiklik söz konusuysa şemayı bekleriz !

[hoparlör]

İyisi mi zaman bulunca ben bir deneyeyim bunları, sonucuna göre baskılı devreyi kesinleştirirsin. Önce şu RAS32 devresini yapmak lazım, offf, bu hafta zaman daraldı
