Ek olarak,
Bufferdeki 100u ların "ehemmiyeti" 1500u lardan ziyadesiyle fazladır diyebilirim.. Her ne kadar "genel geçer" jargonuyla uygun olmasa da...

Bu pozisyon için öneriniz de Panasonic FM'ler mi olur? PSU kartındakilerle aynı mı olsunlar?

Ben 2x47µ/35V tantal kondansatör kullanmayı düşünüyordum. Tantal kullanmak ile FM serisi kullanmak arasında ne fark olur diye ben de araya girip sorayım.

[e_cag]

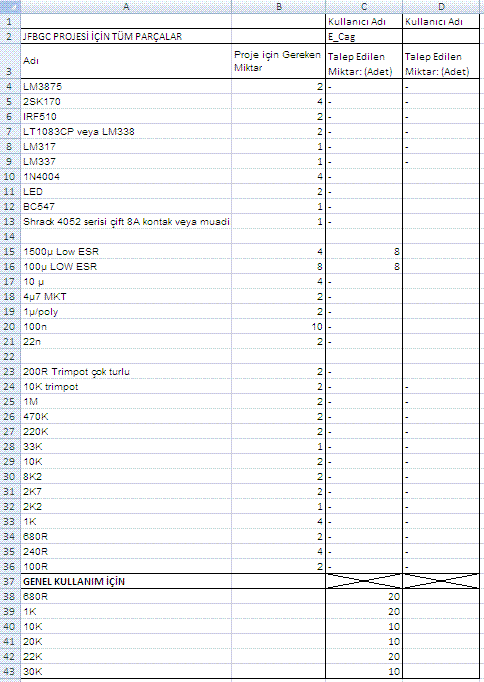

Konuyu bölecektim iki ayrı grup talep için ama buradaki istekler muhtelif, onun için tek tek ayırıp tekrar soracağım herkese. Şöyle bir tablo yaptım:

Parca Listesi.GIF (23.72 KiB) 666 defa görüntülendi

JFBGC parçalarını şemalar üzerinden son bir kez kontrol edeceğim akşama. Herkes excel tablosuna yazmak isterse tabloyu da ekleyeyim, doldurduğunuz tabloları pm ile gönderin diye bir önerim de var:

Parça Listesi.xls

(30 KiB) 350 defa indirildi

Yakında toparlanmayı umuyoruz.

Bu arada dirençleri besleme, anfi buffer diye ayırmadan hepsini de Vishay 0.6W mı alalım?

[the_cantan]

foruma giriş yapamayan arkadaşlar; gözatma geçmişinin hepsini silmeleri gerek. temporary internet files silmeleri yetmez; anlayana kadar tırlattım.
foruma geliş sebebimize gelince arkadaşlar hep bir şeyler çkıyor. jfGain Clone dizaynın gerek bu topikte ya da diğer topiklerde mesaj aralarında kalan detaylarını toplamak müşkül görünmeye başladı. şu an malzemeler yüzünden ne yaptığımız konusunda en ufak fikrim yok.şu an aklıma tek gelen malzeme yerine kutu sipariş edilmesi gerektiği. : P

[e_cag]

Başlangıçta niyetim öncelikle 1500uF'leri temin etmek, yanında da birkaç parça iyisinden direnç edinmekti. (Bkz. konu başlığı ) Aslında Erhan JFBGC için toplu parça temini konusunda girişimde bulunmuş, hatta bana da proje için gereken parçaların hepsini göndermişti. Ama ihtiyaçlar, beklentiler öyle yönlendi ki projenin malzemelerinin temini öncelikli oldu, ben de onun üzerine gitmeye çalışıyorum artık. Şu ana kadar hem proje konusunda hem de genel amaçlı parça edinmek konusunda talepler var. Akşama kimin ne istediğini listeleyip yayınlayacağım. Hem herkes için kontrol fırsatı olur hem de konu amacını kaybetmez.

[drhardware]

Sanırım malzeme konusunu "toptan" ele almak gerekecek...
Amplifikatör kartındaki tüm dirençler 600mW ve metal film
Elektrolitik kondansatörler Low ESR cinsinden (tamamı için kişisel tercihim Panasonic FM dir)
Besleme film kondansatörleri düşük kaçak akımlı MKC veya MKS ama tercihen Wima
2SK170 ler 5-6mA Idss özellikli ve BL türü (GR ler bu Idss yi sağlayamaz)
10u (ya da tercihe göre 4u7 olabilir) MKP veya MKC (her ne kadar MKT yazılmış olsa da dikkate almayın)
1u ise MKP olmalıdır.
Besleme kartındaki dirençler her ne kadar karbon tercih edilebilsede kişisel tercihim yine 0.6W metal filmdir.
Regülatörlerin ADJ uçlarındaki 10u ler "muhakkak" low ESR seçilmelidir.
Regülatör çıkışlarındaki diğer elektrolitikler standart tip veya tantal seçilebilir. Değerleri çok kritik değildir (10-100uF)
Dağıtım katındaki kondansatör ve dirençler kritik değildir (değerleri kritiktir!). Ancak röle Shrack veya Fİnder seçilmelidir. Çin malı rölelerle ilgili kötü anılarım var..
Sanırım bütün malzemeler ele alınmış oldu..

[the_cantan]

eww o.6mW reziztor mu?
kaliteli çer çöpüm var; 1500uf/35v'an yana sıkıntım yok.bilahare 10uf lesr yok. valla beni bir gülme aldı. Tablo için eline sağlık Emin. düşünelim bakalım.

[e_cag]

Panasonic datasheet'inde 100 uF/25V mevcut lakin 100uF/35V yok. Bu değeri üretmiyorlar anladığım kadarıyla. PSU kartındaki C2 ve C3 için 150uF/35V koymak mümkün görünüyor boyut itibarı ile. C5, C6, C7 ve C8 pozisyonlarındaki kondansatörler için de aynı şekilde 10 uF/XX V FM serisi kondansatör yok. En yakın aday 22uF/50V. Mütalaanızı arz ederim. Bu duruma göre kondansatör taleplerini biraz revize etmeye çalıştım.
Listeler şöyle:


Parça Listesi.xls

(51 KiB) 359 defa indirildi

[the_cantan]

22uf olacaksa 63V olanı elde mevcut. kullanabilir miyiz? olurda eksik mi olur?_

[drhardware]

Zaten 100u lar 25v luk olmalı..

[e_cag]

Zaten 100u lar 25v luk olmalı..

C3 ve C4 amplifikatör kartının besleme çıkış filtreleri olarak görev yapıyorlar. Voltaj ayarlı olacağından, 25V'un üzerine çıkmak istersek bu konumdaki kondansatörler dayanmazlar gibi geliyor, ne dersiniz?
