Arkadaşlar daha öncedende böyle bir başlık açmıştım ve öneri olarak lm3886 geldi.Başarılı bir şekilde yaptım ama pekte etkileyici gelmedi.Acaba bana önerebileceğiniz daha kaliteli bir anfi ve haporlör varmı? Yüksek ses veya aşırı bas değil gerçek kalite istiyorum.

Saygılar...

[nthere]

Sadece lm3886 yetmez yanında kullandığınız malzemelerin çok büyük etkisi vardır. Bence yaptığınız uygulamanın şematiğini ve kullandığınız malzeme listesini buraya korsanız, sizi yönlendirilebilirsiniz. Sonuçta hifi bir chipamp yapmak istiyorsanız entegrenin bilmem kaç katı fiyatına kondansatörlere, dirençlere, hızlı diyotlara v.b. ihtiyacınız var.

[bybik]

Yani lm3886 yüksek kaliteli ses almam mümkünmüdür.?

[nthere]

Yüksek kalite göreceli bir kavram. Birazda paranla doğru orantılı.
Baştan sona JFET bufferlı LM3875 başlıgını okumalısın. Kafanda bir şeyler canlanacaktır.
Abartırsak, trilyonlara kadar giden sistemler var, ama evinde hoparlör hariç 400tlye evladiyelik bir şey yapabilirsin.

[hacı]

Arkadaşlar daha öncedende böyle bir başlık açmıştım ve öneri olarak lm3886 geldi.Başarılı bir şekilde yaptım ama pekte etkileyici gelmedi.Acaba bana önerebileceğiniz daha kaliteli bir anfi ve haporlör varmı? Yüksek ses veya aşırı bas değil gerçek kalite istiyorum.

Saygılar...

Class a deneyebilirsin.

[miriel]

Evet bende bir anfi yapmayı düşünüyorum,amaç ses kalitesi olacak gürültü deil.

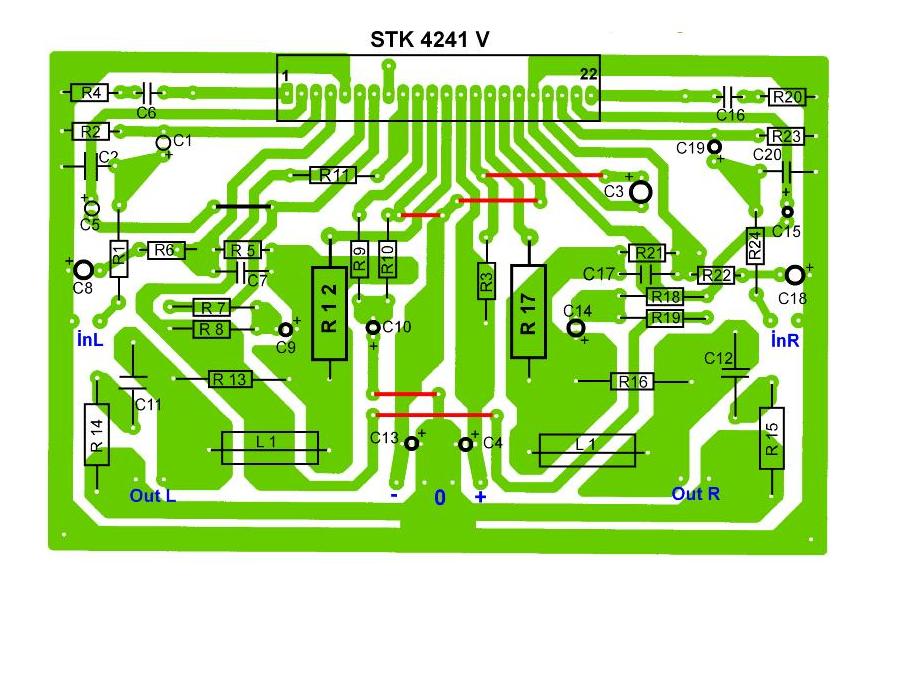

Elimde stk 4241 projesi var.
Malzeme listesi ;

DİRENÇLER KONDANSATRLER

R6,22 =560 R C7,17 = 3 pF/ 50 V
R1,24 =1 K C2,20 = 470pF / 50 V
R9,10 =1K/0.5W C6,16 = 1 nF/ 100 V
R7,18 =4.7K C11,12 = 100 nF / 100 V
R8,19 =4.7K/0.5W C5,15 = 1 uF/ 63 V
R2,5,21,23 =56K C4,10,13= 10 uF/ 63 V
R12,17 =0,22R/ 5W C9,14 =47 uF/ 63 V
R13.14,15,16 =4,7R/ 2W C8,18 = 100 uF/ 16 V
R3,11 =100 R C3 = 100 uF / 63 V
R4,20 =470 R C1,19 = 2,2uF / 50 V

Eskiden ilgili bir arkadasımız forumda yayınlamıştı sağolsun.Bu tarz bir sistemin ses kalitesi lm3886 dan iyi olurmu acaba?

stereo kanal başına 100w minimum gereksinimim olacağını düşünüyorum.

[nthere]

STK ile ilgili forumda muhabbet geçmişti ve orjinalinin çok zor bulunduğundan bahsedilmişti. STK serilerinden adlar verilip iyidir kötüdür denmişti. Sizinki nasıl bir sınıfa girior bilmiyorum ama bir national fırtınasıdır gidiyor. Gerek yerli gerek yabancı forumlarda tavsiye edilen entegreler.
Nerede kullanacaksınız bu ampliyi? Evde ise kanal başına 100W devasa rakam

[elektrosenol]

Evet bende bir anfi yapmayı düşünüyorum,amaç ses kalitesi olacak gürültü deil.

Elimde stk 4241 projesi var.
Malzeme listesi ;

DİRENÇLER KONDANSATRLER

R6,22 =560 R C7,17 = 3 pF/ 50 V
R1,24 =1 K C2,20 = 470pF / 50 V
R9,10 =1K/0.5W C6,16 = 1 nF/ 100 V
R7,18 =4.7K C11,12 = 100 nF / 100 V
R8,19 =4.7K/0.5W C5,15 = 1 uF/ 63 V
R2,5,21,23 =56K C4,10,13= 10 uF/ 63 V
R12,17 =0,22R/ 5W C9,14 =47 uF/ 63 V
R13.14,15,16 =4,7R/ 2W C8,18 = 100 uF/ 16 V
R3,11 =100 R C3 = 100 uF / 63 V
R4,20 =470 R C1,19 = 2,2uF / 50 V


Eskiden ilgili bir arkadasımız forumda yayınlamıştı sağolsun.Bu tarz bir sistemin ses kalitesi lm3886 dan iyi olurmu acaba?

stereo kanal başına 100w minimum gereksinimim olacağını düşünüyorum.

Merhaba,

100W minumum gereksinimle ne yapmayı düşünüyosunuz ve nerede kontrol edeceksiniz bu gücü? Eğer evde kullanıcaksanız lm3886 chipamp hayli hayli yetiyor güç olarak ses kalitesinin stk4241 den üstün olması,gürültü faktörünün daha iyi olması ise cabası.

[miriel]

hoparlorler-f6/frekans-araligi-t792.html

Bu başlıkta kullanacağım hoparlörler mevcut.Bir çıkışa midbass,mid ve tweeter olmak üzere 3 adet hoparlör kullanacağım.Pasif crossover devresi ile süzülecek bunlar,yaklasık 100w civarı bir besleme lazım bana.

[hoparlör]

En net ses derseniz Class A diyebilirim. ChipAmp olarak kullanacaklarınızın hepsinden farklıdır.

MOSFET çıkış katlarını tercih ediyorum ama benim denemediğim oldukça iyi BJT transistörlü çıkış katları da mevcut.

100W çıkış için ilk aklıma gelen gene RAS100, ya da RAS35A gibi amfiler. Bana kalsa herkes RAS serisi birşeyler yapacak ama MOSFET çıkışlar arasında kolay yapılabilir ve ses kalitesi yüksek bunlar var. Daha başka tasarımlarda ya parça bulma sorunu var ya da maliyet.

Miriel sana kesinlikle RAS35A veya RAS240(300) tavsiye ederim. Öncesinde de mutlaka iyi bir preamp olmalı.
