[birgitay]

A1205S Dc -Dc Converterin ta kendisi lazım aslında. Fakat bu modül , hem çok pahalı hem wattı düşük hemde , yok denilecek kadar nadir bir parça.
Amacı , 10-13v max. in Out 2x5volt 100ma İzoleli bir çıkış sağlıyor. Çok yardımınıza ihtiyacım var . Tabiki aynı zamanda 12 voltu izalasyon yapabilirsek hemde 2x5 voltu süper olur .... Nasıl birşey önerebilirsiniz? Traco'nun modülleri var çok pahalı.

[Kapibara]

Şöyle bir şey işinizi görür mü?

Girişe 10Volt verin çıkışta size orta uç oluştursun.
+5V_0V_-5V çıkışınız olsun. İzolasyon çok sorun olmazsa buna bi bakın derim.
http://paja-trb.unas.cz/elektronika/kon ... zdroj.html

[birgitay]

Şöyle bir şey işinizi görür mü?

Girişe 10Volt verin çıkışta size orta uç oluştursun.
+5V_0V_-5V çıkışınız olsun. İzolasyon çok sorun olmazsa buna bi bakın derim.
http://paja-trb.unas.cz/elektronika/kon ... zdroj.html

Selam. Bu devrede İzalasyon değil maalesef. İzalasyon deyince transformatör arasındaki 2 sargı gibi düşünülmeli , vede iyi filtre edilmeli. Ama yinede yetmiyor.

[Kapibara]

O zaman smps devre yapmanız gerekecek.
DC yi AC ye çevireceksiniz, uygun bir trafo sarıp çıkıştan simetrik AC alıp doğrultacaksınız aynı zamanda izolasyon yapmış olursunuz.

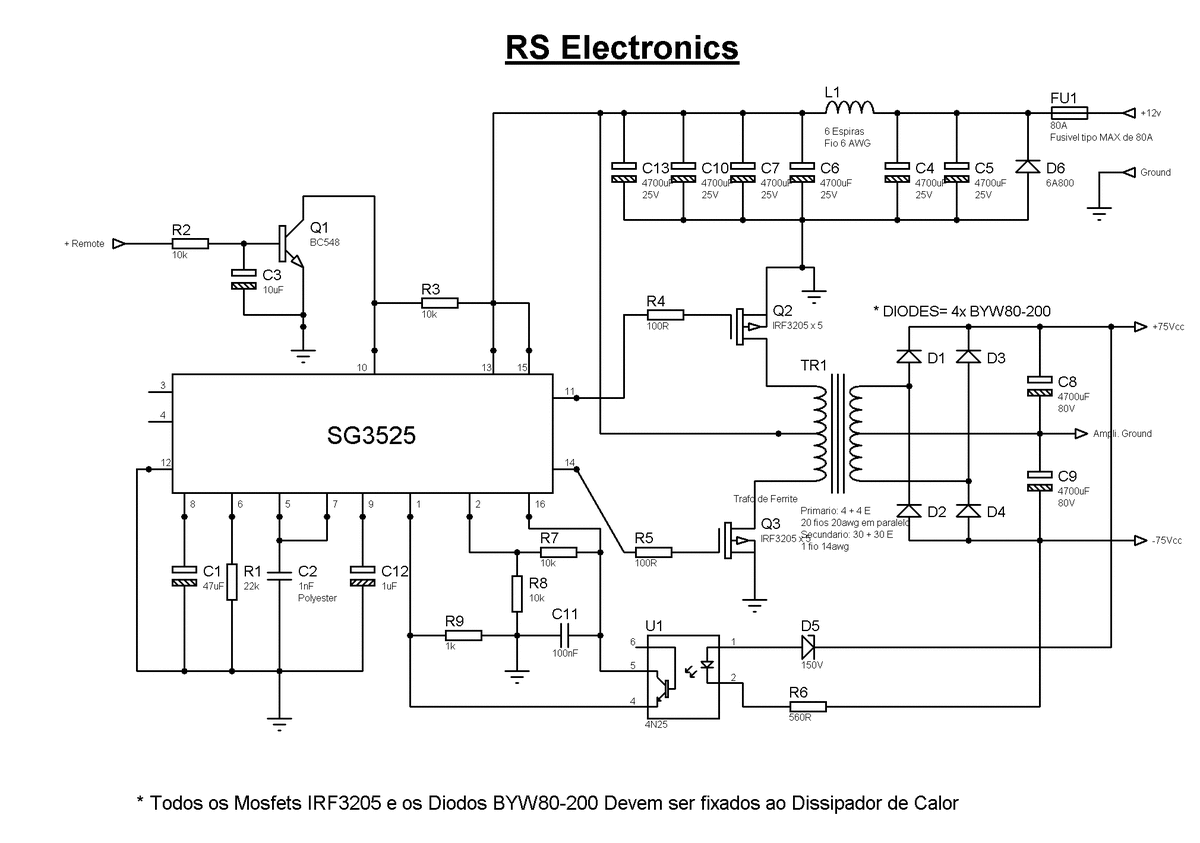

Şemadaki trafoyu orta uçlu sararsanız simetrik çıkış alırsınız.

[birgitay]

O zaman smps devre yapmanız gerekecek.
DC yi AC ye çevireceksiniz, uygun bir trafo sarıp çıkıştan simetrik AC alıp doğrultacaksınız aynı zamanda izolasyon yapmış olursunuz.

Şemadaki trafoyu orta uçlu sararsanız simetrik çıkış alırsınız.

Çok teşekkür ederim. Fakat , bu devrede dc yüksek gerilim vede Yüksek frekans olur. Çıkışını Ac'ye çevirip , transformatör ile iyi bir gerilim almak gerekir. Ama uğraştıracak desenize Yada , çıkışı 5 volt sarsak Fb gerekecek.

[birgitay]

http://pdf1.alldatasheet.com/datasheet- ... 5S-1W.html

Bunu arıyorum tam.....

[hamist]

http://www.cigirelektronik.com/detay?u_id=8082

12$ +KDV pahalı gelmezse 2 adet kullanılabilir.

Ya da arayıp sorarsınız, ellerinde 2x5V da olabilir.

[birgitay]

Çığır ile sürekli çalışırım , ama meblağ aşırı geldi Hamis abi O parayla tabir yerindeyse Toki'ye girerim :D:D:D Hani tecrübe olarak biz birşey yapamazmıyız , daha güçlüsünü ? Ama izalasyonu çok iyi bunların. Her yerde kullanılmasını şiddetle tavsiye ederim. Özellikle Rf'de Smps'lelerde... Ben çok özel bir yerde kullanacağım. Bence bu kafa patlatılacak birşey.

[birgitay]

Merhaba arkadaşlar . Tam izalasyonlu bahsettiğim devreyi yaptım vede büyük oldu ama , sizinde her zaman işinize yarayacak bir devredir. Gerçekten temiz bir güç kaynağı. Yalnız benim bir önceki bahsettiğim konudaki Traco Dc- Dc Converter'ler ufak vede izoleli vede daha kullanışlı. Size çizim olarak tam ne demek istediğimi yollayacağım . Ama gelelim şu andaki devremize ;

İstenildiği gibi 2 transformatörü bir birine bağladım. Bu olay 1. trafodaki harminikleri hiçe sayıp vede 2. primer sargıları aynen 1. transformatör gibi sarılıp , 2. trafonun çıkışından tam istediğinizgürültüsüz bir enerji almak. Vede 2. transformatörden , Feedback'i Optocuplör ile yapmak tamamen yalıtım oldu. Umarım mantığı anlamışsınızdır. İstediğiniz gerilimleri sarıp , istediğinz amperde belirli yerleri güçlendirip akıp çekebilirsiniz. Tabiki Optukuplör'deki zener vede direnci değiştirmek açısından. Frekans 32, 680khz civarı birşey. Normalde 1. transformatörün çıkışında 3. Harmonik 112 khz'lerde bir parazitlenme oluyor. 2. trafoda tamamen izole ederek bu işi ortadan kaldırdığımı düşünüyorum. Aslıdna Harmonik nüveden tekrar geçmek isteyecektir ama , tamamen paraziti yok etmek için araya pals trasofusu koymak gerekir.

[birgitay]

Şemada ektedir. Primer' sargıları 0,50'lik telden , (2x0,50) 4 tur , Sekonder Spir başına 2,5 volt olarak hesaplanmıştır. Transformatörlerin yönleri mutlaka aynı yöne sarılmak zorundadır. Başka bir kural ise , ilk önce Primer'in ilk sargısı 4 tur , sonra sekonderin sargısı , sonra tekrar primerin sargısı en son terkar sekonderin sargısı sarılır. Araya izole bant koyarsanız daha iyi olur. Bu kurallara dikkat emteniz gerekir.
